Série · Cosse bimétal · DTL

Cosses bimétalliques cuivre-aluminium DTL

Name: Cosses bimétalliques cuivre-aluminium DTL
Brand: TOSUNLUX

DTL-1 10 à 400 mm² · DTL-2 16 à 240 mm²

10–400 mm² · IEC 61238-1

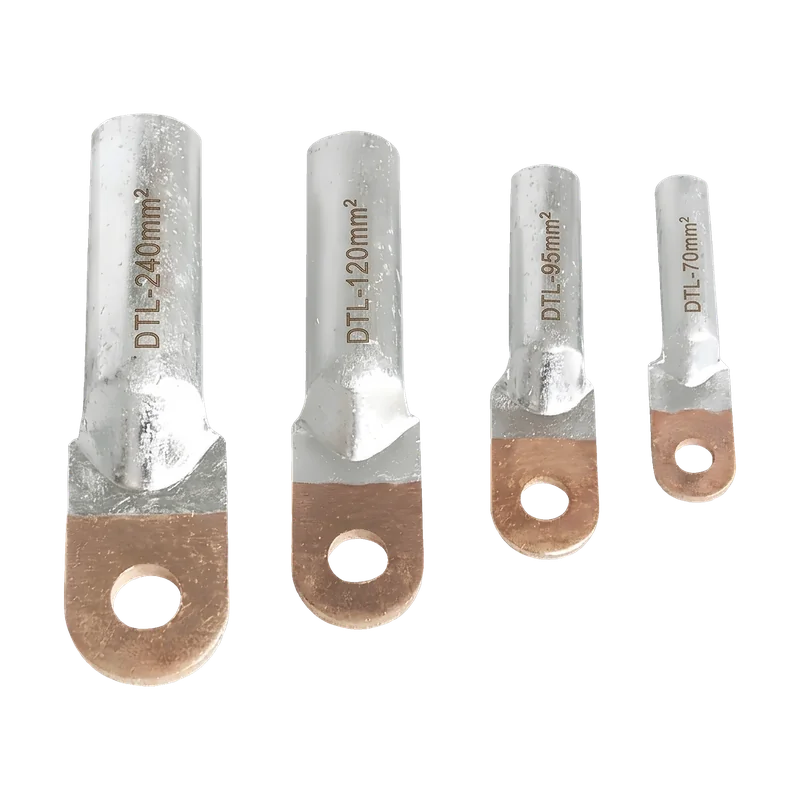

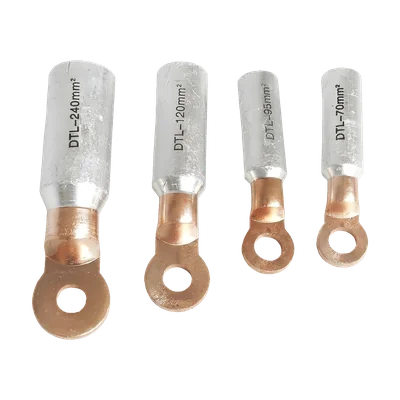

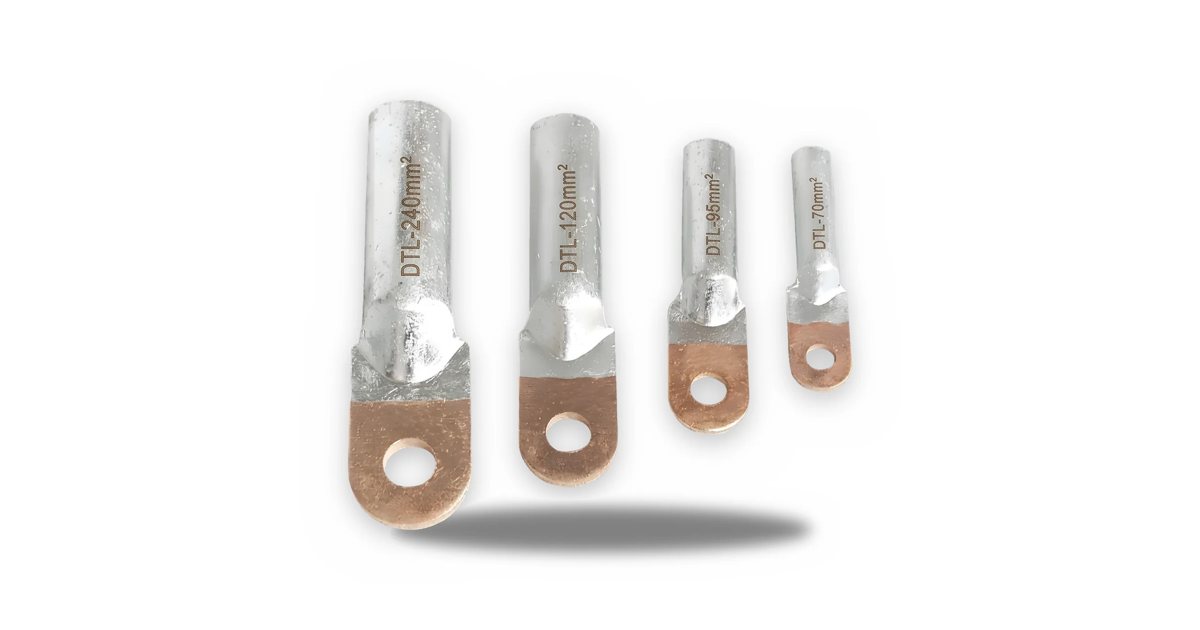

Cosses bimétalliques TOSUNLUX (Tosun) DTL pour raccorder un câble en aluminium sur une plage en cuivre d'appareillage : fût en aluminium et palette en cuivre assemblés par soudage par friction, pour une liaison solide et résistante à la corrosion galvanique.

IEC 61238-1

10–400 mm²Section

AluminiumFût

CuivrePalette

Fiche technique PDF

Sélecteur de références

19 références

Section du câble aluminiumØ du trouØ extérieur du fût DLongueur L


10 mm²	8,5 mm	10 mm	6 mm	68 mm
16 mm²	8,5 mm	11 mm	6 mm	70 mm
25 mm²	8,5 mm	12 mm	7 mm	75 mm
35 mm²	10,5 mm	14 mm	8,5 mm	85 mm
50 mm²	10,5 mm	16 mm	9,8 mm	90 mm
70 mm²	12,5 mm	18 mm	11,5 mm	102 mm
95 mm²	12,5 mm	21 mm	13,5 mm	112 mm
120 mm²	14,5 mm	23 mm	15 mm	120 mm
400 mm²	21 mm	38 mm	27 mm	170 mm
16 mm²	13 mm	16 mm	5,5 mm	87 mm
25 mm²	13 mm	16 mm	6,5 mm	87 mm
35 mm²	13 mm	16 mm	8 mm	87 mm
50 mm²	13 mm	20 mm	9 mm	87 mm
70 mm²	13 mm	20 mm	11 mm	87 mm
95 mm²	13 mm	20 mm	12,5 mm	87 mm
120 mm²	13 mm	25 mm	13,5 mm	111 mm
150 mm²	13 mm	25 mm	15,5 mm	111 mm
185 mm²	13 mm	32 mm	17,5 mm	116 mm
240 mm²	13 mm	32 mm	19,5 mm	116 mm

Aussi recherché sous : DTL-1 · DTL-2

Caractéristiques techniques

Électrique
Type	Cosse bimétallique à sertir
Usage	Transition câble aluminium → plage cuivre
Conducteurs	Aluminium, âme ronde ou sectorale

Mécanique
Matières	Aluminium L3 (fût) · cuivre T2 (palette)
Assemblage	Soudage par friction
DTL-2	Trou Ø 13 mm sur toute la série

Conformité
Norme / marquage	IEC 61238-1

¹ Valeur normative : IEC 61238-1.
