Série · Potentiomètre · Ø 22
Potentiomètres de façade LA42-22 · LA42-22E — TOSUNLUX Marocfapelec.ma
Potentiomètres de façade LA42-22 · LA42-22E
LA42-22 · précision 10 % · LA42-22E · précision 20 % · perçage Ø 22 mm
TOSUNLUX (Tosun)

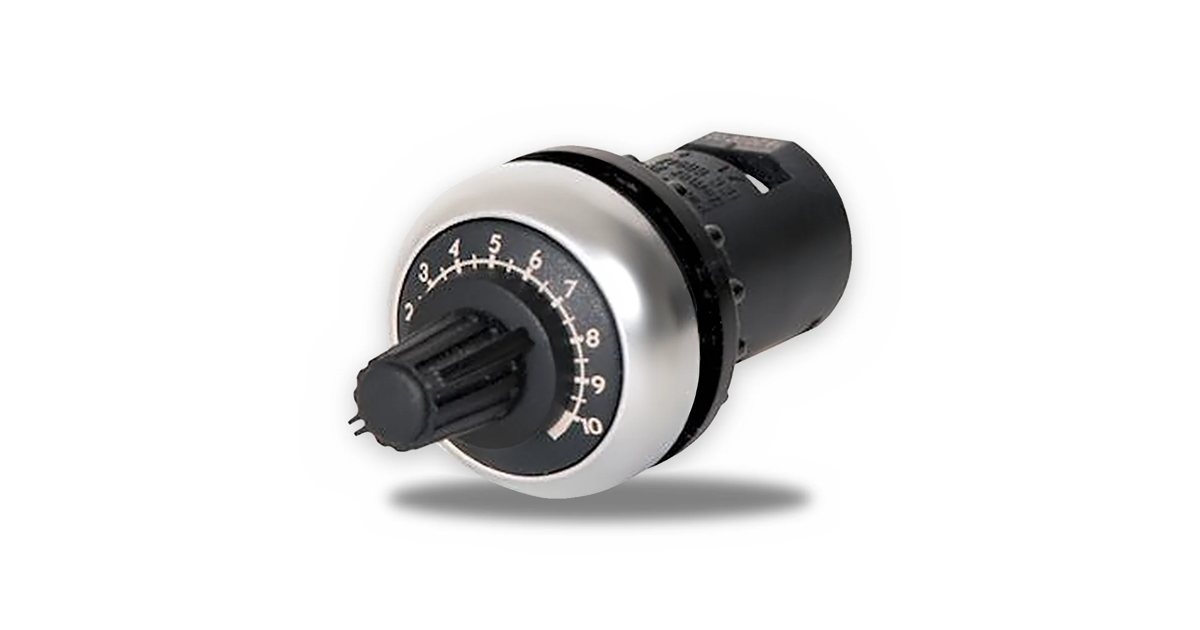

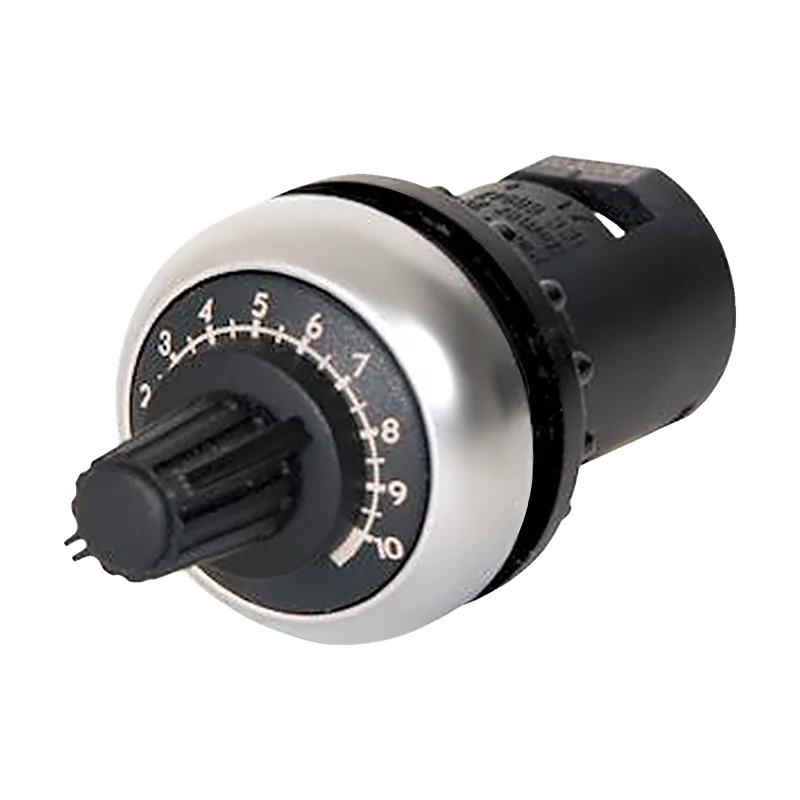

Potentiomètres rotatifs LA42 à monter en façade d'armoire dans un perçage Ø 22 mm, comme les boutons et voyants : bouton moleté, cadran gradué de 0 à 10, 3 bornes à vis à l'arrière ; LA42-22 de précision 10 % et LA42-22E de précision 20 %.
Ø 22,3 mmPerçage
10 · 20 %Précision
0 – 10Cadran
Potentiomètres de façade LA42-22 · LA42-22E — TOSUNLUX Marocfapelec.maTableaux de choix
Encombrement et perçage
| 65,8 | Ø 20 × 25,6 | Ø 31 | 18 | Ø 22,3 (+0,4) |
Cotes en mm, tolérance ± 0,3 sauf indication. Perçage Ø 22,3 mm avec encoche de détrompage de 3,2 mm (12,9 mm depuis le centre).
Caractéristiques techniques
| Type | Potentiomètre rotatif de façade |
|---|---|
| Précision | 10 % (LA42-22) · 20 % (LA42-22E) |
| Valeur ohmique | À préciser à la commande · R2K (2 kΩ) sur le plan coté |
| Réglage | Bouton moleté, cadran gradué de 0 à 10 |
| Raccordement | 3 bornes à vis (Z1 · curseur · Z2) |
| Perçage | Ø 22,3 mm (+0,4) avec encoche de détrompage 3,2 mm |
|---|---|
| Collerette | Ø 31 mm |
| Longueur totale | 65,8 mm |
| Corps arrière | Ø 20 × 25,6 mm |
| Saillie du bouton | 18 mm |
Documentation
- Fiche techniquePotentiomètres de façade LA42-22 · LA42-22EFRPDF · 331 koTélécharger
- Fiche techniqueمقاييس جهد دوّارة للواجهة LA42-22 · LA42-22EARPDF · 263 koTélécharger
- Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
Tous les documents de la série dans le centre de documentation
