Série · Bouton-poussoir Ø 22 · PB2
Boutons-poussoirs Ø 22 métalliques PB2 — TOSUNLUX Marocfapelec.ma
Boutons-poussoirs Ø 22 métalliques PB2
PB2-BA · PB2-BW lumineux · PB2-BS arrêt d'urgence · double touche
Ø 22 mm · NO · NC · IEC 60947-5-1

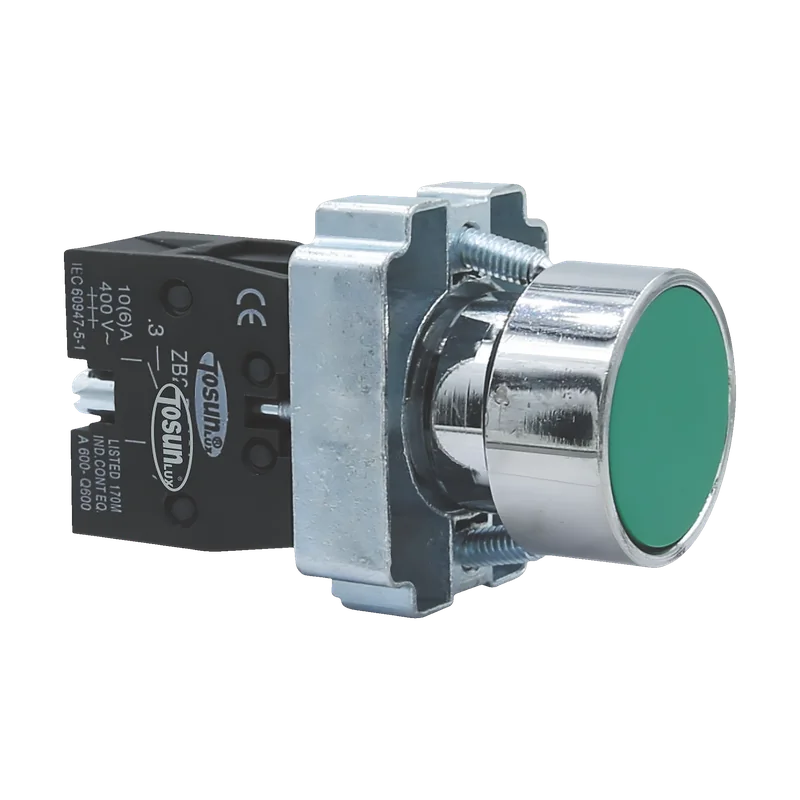

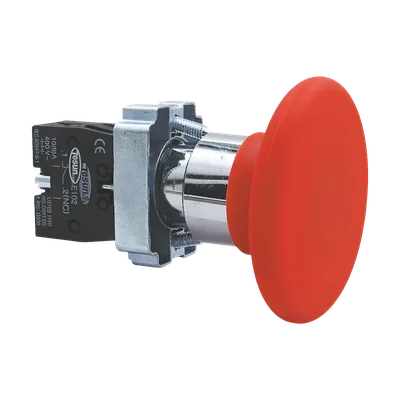

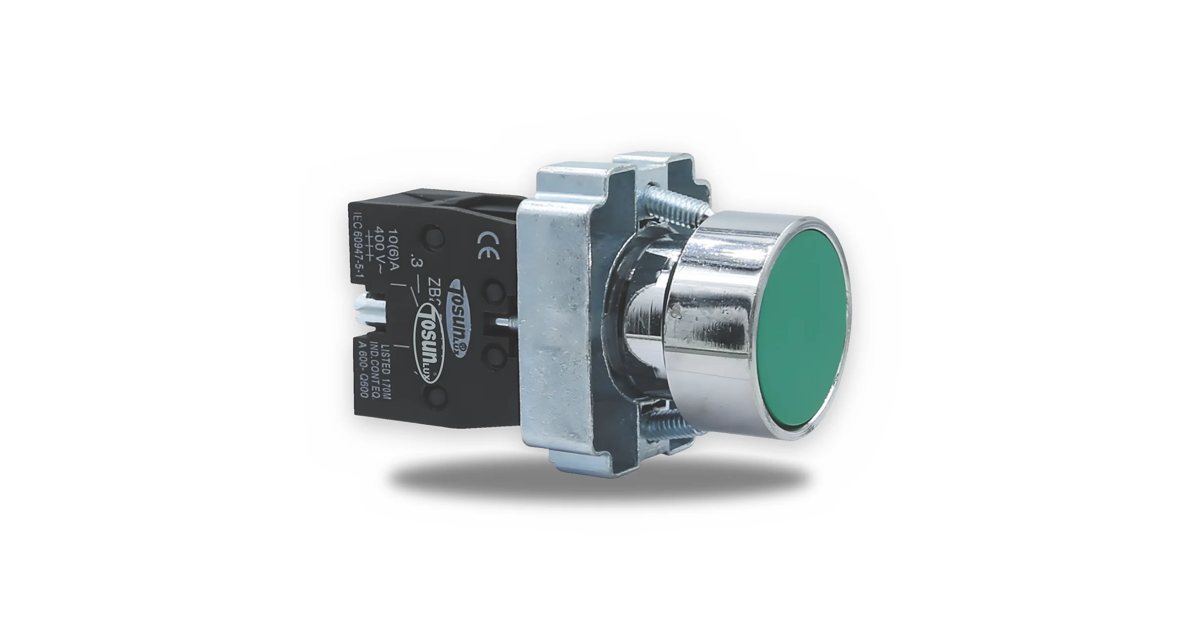

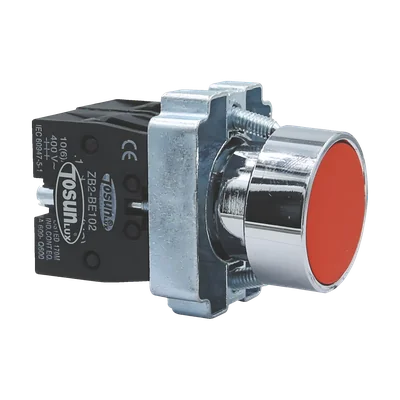

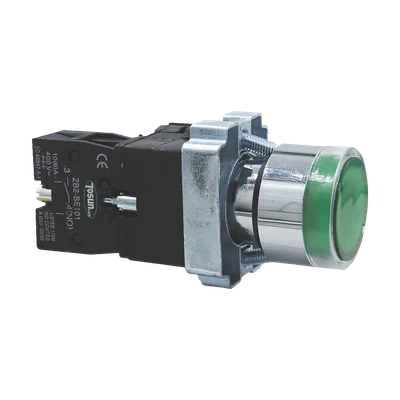

Boutons-poussoirs TOSUNLUX (Tosun) série PB2 pour perçage Ø 22 mm, à collerette métallique chromée. Unités complètes avec bloc de contact à bornes à vis-étrier : têtes affleurantes, versions lumineuses à LED, arrêt d'urgence coup de poing Ø 40 et double touche avec voyant.
IEC 60947-5-1
Ø 22 mmPerçage
10 ACourant
400 V~Tension
Boutons-poussoirs Ø 22 métalliques PB2 — TOSUNLUX Marocfapelec.maSélecteur de références
7 référencesAucune référence ne correspond à ces filtres.

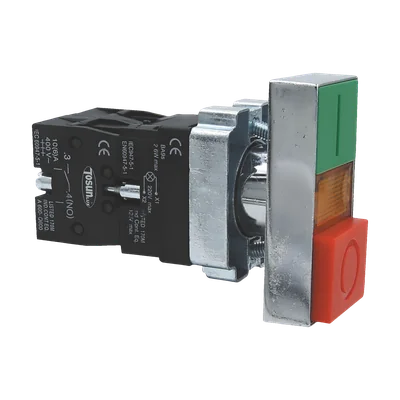

Double touche XB2-BW8465 : modèle TOSUNLUX PB2-BW8465.
Aussi recherché sous : XB2-BW8465 · PB2 · XB2 · BA31 · BA42 · BA21 · BW3361 · BW3462 · BS542 · BW8465 · XB2-BW8465
Caractéristiques techniques
| Type | Bouton-poussoir à collerette métallique chromée |
|---|---|
| Composition | Unité complète : tête, embase et bloc de contact |
| Tension assignée d'isolement Ui | 600 V1 |
| Catégorie d'emploi | AC-15 : 3 A sous 240 V · DC-13 : 0,27 A sous 250 V2 |
| Contacts | NO, NC ou NO + NC selon la référence |
| Bloc de contact | ZB2-BE101 (NO) · ZB2-BE102 (NC) |
| Courant assigné | 10 (6) A |
| Tension assignée | 400 V~ |
| Raccordement | Bornes à vis-étrier imperdables |
| Perçage | Ø 22 mm |
|---|---|
| Endurance mécanique / électrique | 1 × 10⁶ / 1 × 10⁵ manœuvres1 |
| Indice de protection PB2-BW8465 | IP40 |
|---|
| Norme | IEC 60947-5-1 |
|---|
- 1 Valeur d'une série équivalente, à confirmer à la commande.
- 2 Valeur normative : définitions des catégories AC-1 / AC-3 / AC-15 / AC-2xA (IEC 60947-3, -4-1, -5-1).
