Commutateurs à manette & à clé Ø 22 PB2

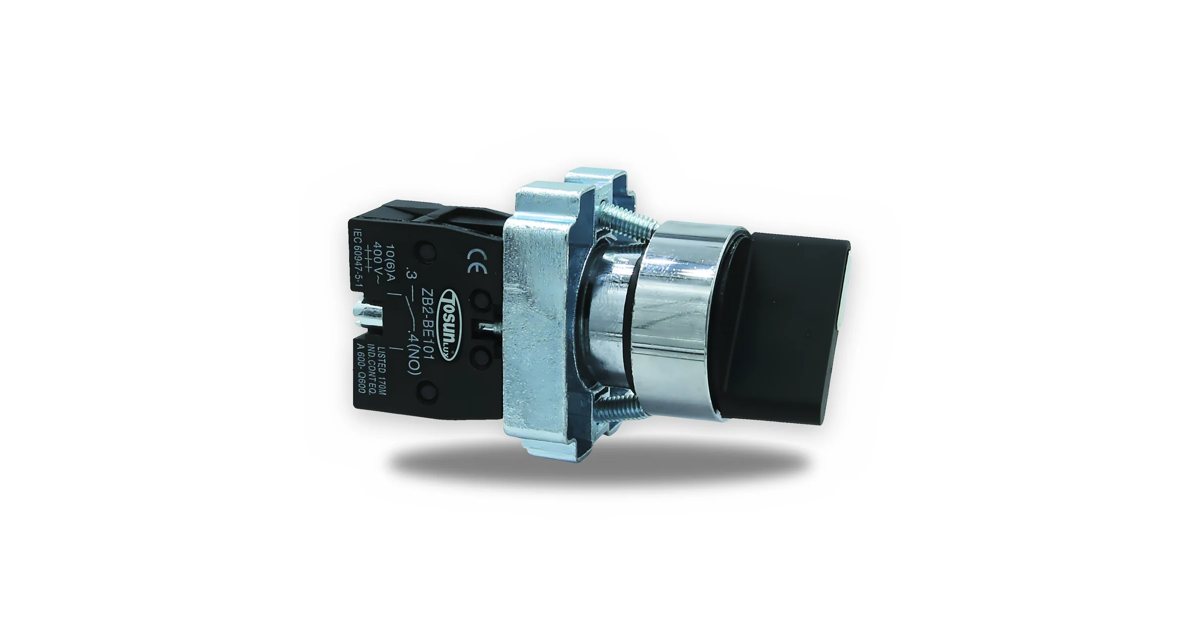

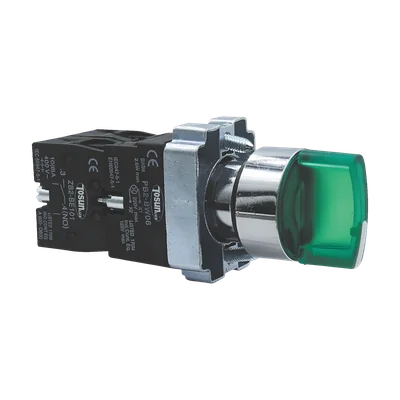

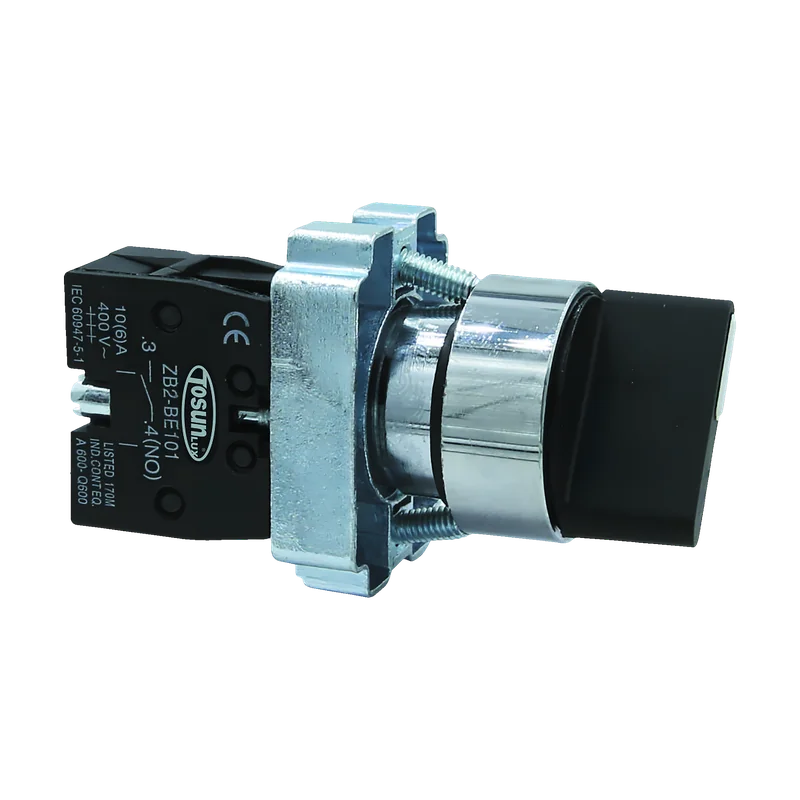

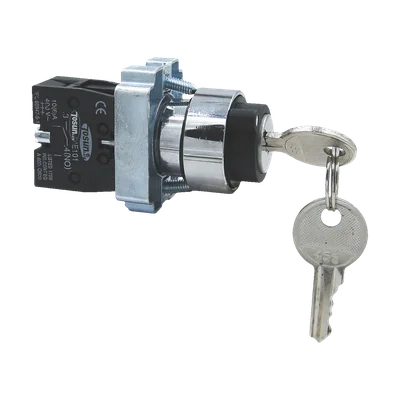

PB2-BD manette · PB2-BG à clé · PB2-BK lumineux
2 et 3 positions · IEC 60947-5-1
Commutateurs de sélection TOSUNLUX (Tosun) série PB2 pour perçage Ø 22 mm, collerette métallique chromée : manette standard 2 ou 3 positions (fixes ou à rappel), serrure à clé et manette lumineuse à LED. Unités complètes avec blocs de contact à vis-étrier.
IEC 60947-5-1
Ø 22 mmPerçage
2 / 3Positions
10 ACourant
Commutateurs à manette & à clé Ø 22 PB2 — TOSUNLUX Marocfapelec.maSélecteur de références
8 référencesAucune référence ne correspond à ces filtres.

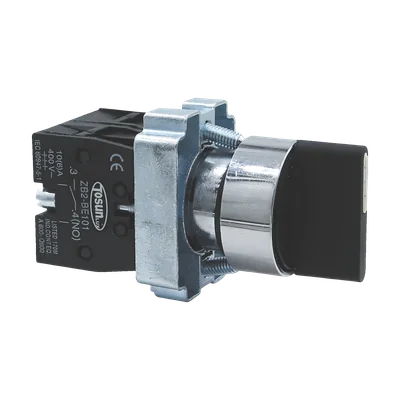

Aussi recherché sous : PB2 · BD21 · BD33 · BD41 · BD53 · BG21 · BK2365 · BK2465 · BK2565
Caractéristiques techniques
| Type | Commutateur de sélection à collerette métallique chromée |
|---|---|
| Composition | Unité complète : tête, embase et bloc(s) de contact |
| Tension assignée d'isolement Ui | 600 V1 |
| Catégorie d'emploi | AC-15 : 3 A sous 240 V · DC-13 : 0,27 A sous 250 V2 |
| Commande | Manette standard · serrure à clé · manette lumineuse |
| Positions | 2 ou 3 · fixes ou à rappel selon la référence |
| Bloc de contact | ZB2-BE101 (NO) · ZB2-BE102 (NC) |
| Courant assigné | 10 (6) A |
| Tension assignée | 400 V~ |
| Raccordement | Bornes à vis-étrier imperdables |
| Perçage | Ø 22 mm |
|---|---|
| Endurance mécanique / électrique | 3 × 10⁵ / 1 × 10⁵ manœuvres1 |
| Degré de protection | IP65 face avant1 |
|---|
| Norme | IEC 60947-5-1 |
|---|
- 1 Valeur d'une série équivalente, à confirmer à la commande.
- 2 Valeur normative : définitions des catégories AC-1 / AC-3 / AC-15 / AC-2xA (IEC 60947-3, -4-1, -5-1).
