Série · Bloc de contact Ø 22
Blocs de contact ZB2-BE pour boutons Ø 22 — TOSUNLUX Marocfapelec.ma
Blocs de contact ZB2-BE pour boutons Ø 22

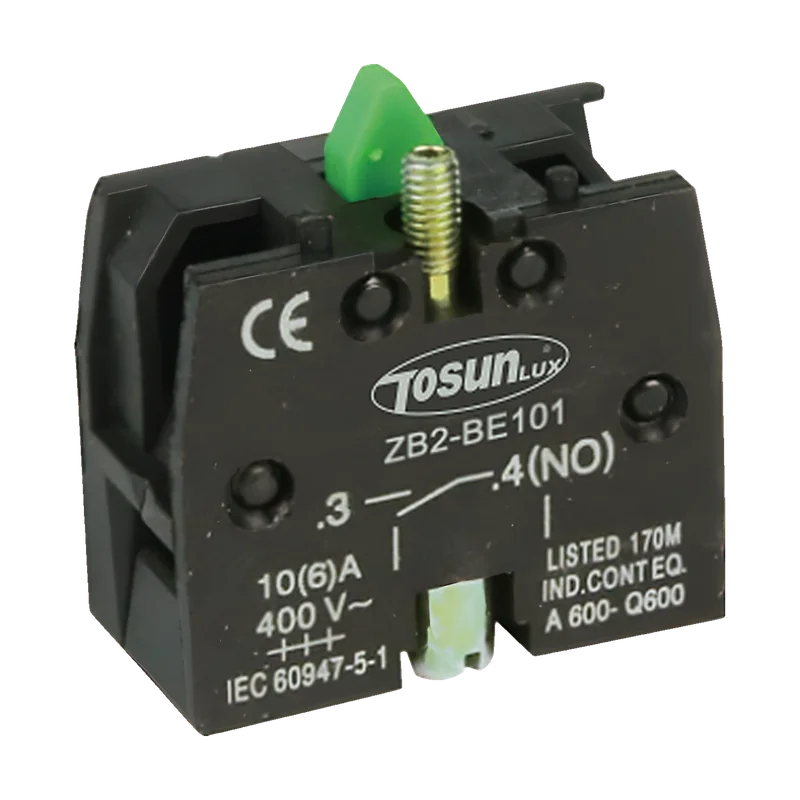

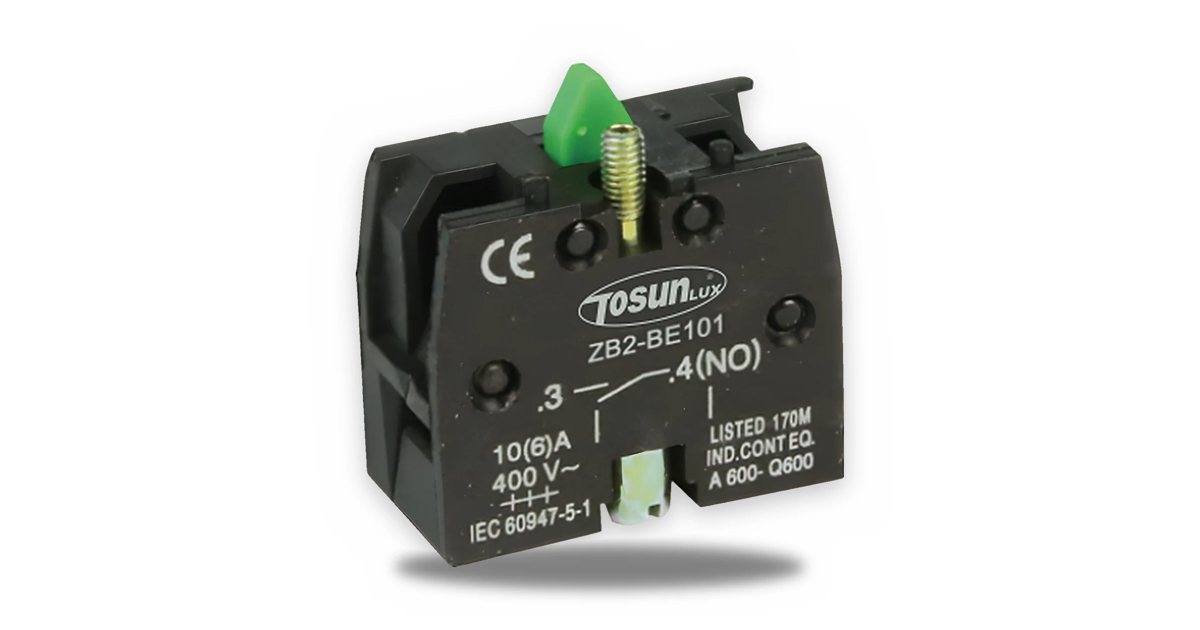

ZB2-BE101 NO · ZB2-BE102 NC
NO · NC · IEC 60947-5-1
Blocs de contact de rechange TOSUNLUX (Tosun) ZB2-BE101 (NO) et ZB2-BE102 (NC) pour les boutons et commutateurs PB2 Ø 22 mm : bornes à vis-étrier imperdables, 10 (6) A sous 400 V~, IEC 60947-5-1.
IEC 60947-5-1
NO · NCContacts
10 ACourant
400 V~Tension
Blocs de contact ZB2-BE pour boutons Ø 22 — TOSUNLUX Marocfapelec.maCaractéristiques techniques
| Type | Bloc de contact de rechange |
|---|---|
| Tension assignée d'isolement Ui | 600 V1 |
| Catégorie d'emploi | AC-15 : 3 A sous 240 V · DC-13 : 0,27 A sous 250 V1 |
| ZB2-BE101 | 1 contact NO · bornes 3-4 |
| ZB2-BE102 | 1 contact NC · bornes 1-2 |
| Courant assigné | 10 (6) A |
| Tension assignée | 400 V~ |
| Raccordement | Bornes à vis-étrier imperdables |
| Endurance mécanique / électrique | 1 × 10⁶ / 1 × 10⁵ manœuvres1 |
|---|
| Degré de protection | IP20 (bornes)1 |
|---|
| Norme | IEC 60947-5-1 |
|---|---|
| Homologation | A600 · Q600 |
- 1 Valeur d'une série équivalente, à confirmer à la commande.
