Série · Voyant numérique · AD22

Voyants numériques AD22 — voltmètre · ampèremètre · fréquencemètre

Name: Voyants numériques AD22 — voltmètre · ampèremètre · fréquencemètre
Brand: TOSUNLUX

AD22-RV · AD22-RAV · AD22-SAVF

AC 50 – 500 V

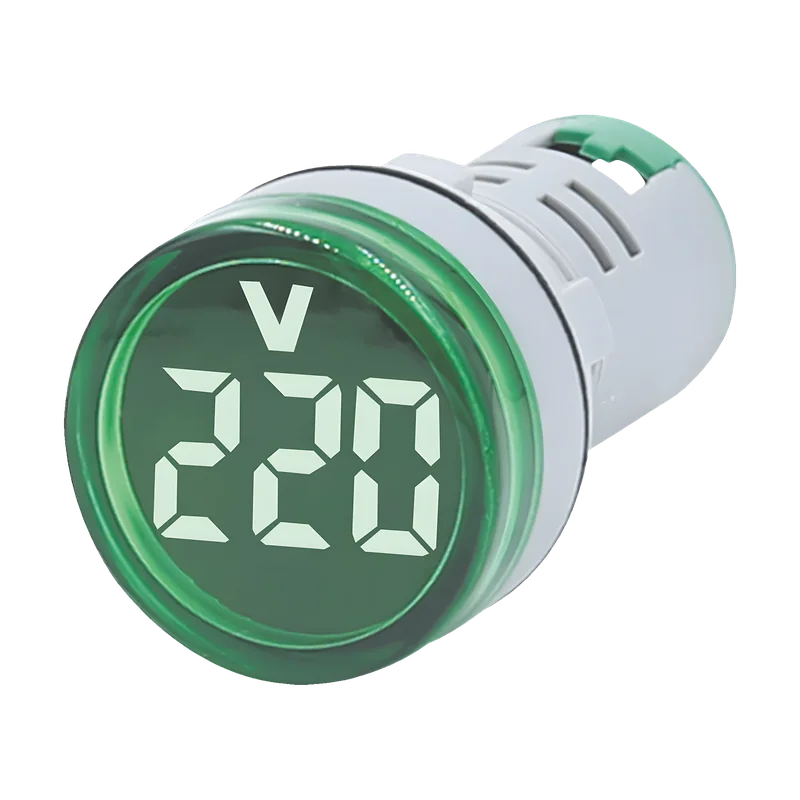

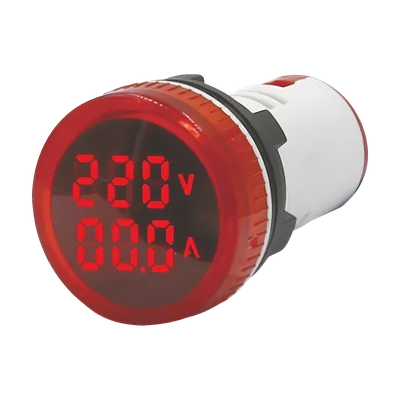

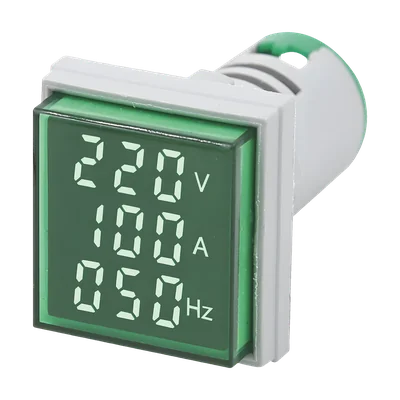

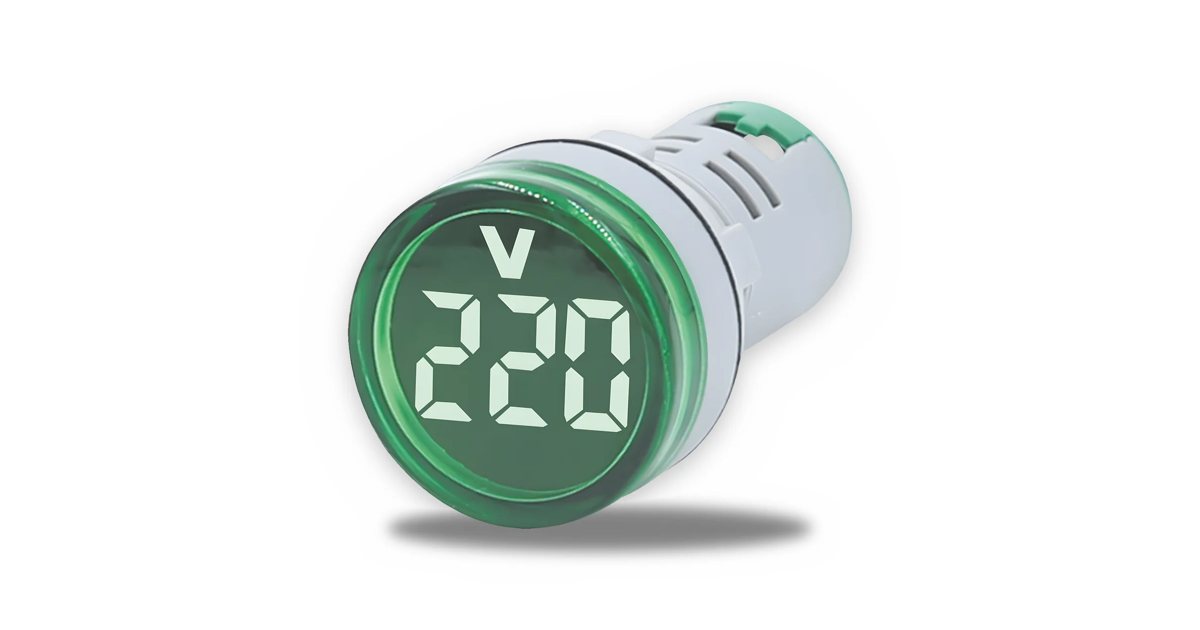

Voyants à afficheur numérique TOSUNLUX (Tosun) AD22 : ils se montent comme un voyant de tableau et affichent la tension (AD22-RV), la tension et le courant (AD22-RAV) ou tension, courant et fréquence sur grand écran carré (AD22-SAVF). Cinq couleurs d'affichage.

50–500 V~Tension

0–100 ACourant

0–99 HzFréquence

Fiche technique PDF

Sélecteur de références

3 références


Rond	Tension	AC 50 – 500 V
Rond	Tension + courant	AC 50 – 500 V · 0 – 100 A
Carré	Tension + courant + fréquence	AC 50 – 500 V · 0 – 100 A · 0 – 99 Hz

Aussi recherché sous : AD22-RVB · AD22-RVB

Caractéristiques techniques

Électrique
Type	Voyant de tableau à afficheur numérique
Plage de tension	AC 50 – 500 V
Plage de courant (AD22-RAV · AD22-SAVF)	0 – 100 A
Plage de fréquence (AD22-SAVF)	0 – 99 Hz
Précision	± 1 % ± 1 digit
Alimentation auxiliaire	Par le circuit mesuré
Mesure du courant	Par transformateur de courant · TC 1000 / 1 A
Couleurs d'affichage TOSUN	Rouge · vert · jaune · bleu · blanc

Mécanique
Corps AD22-RV · AD22-RAV	Ø 21,75 mm · longueur 51,69 mm
Raccordement	Direct en tension · courant par TC
Façade / découpe	Perçage Ø 22 mm

Environnement
Température de service	−10 … +55 °C

¹ Valeur d'une série équivalente, à confirmer à la commande.
