Série · Gaine flexible · JSH

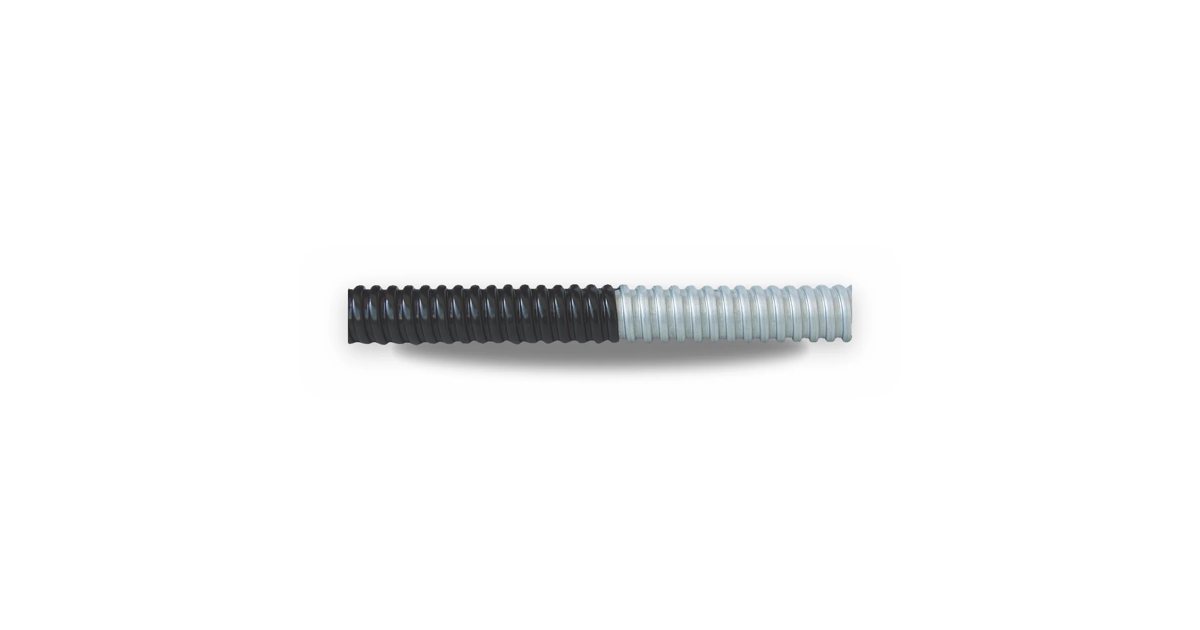

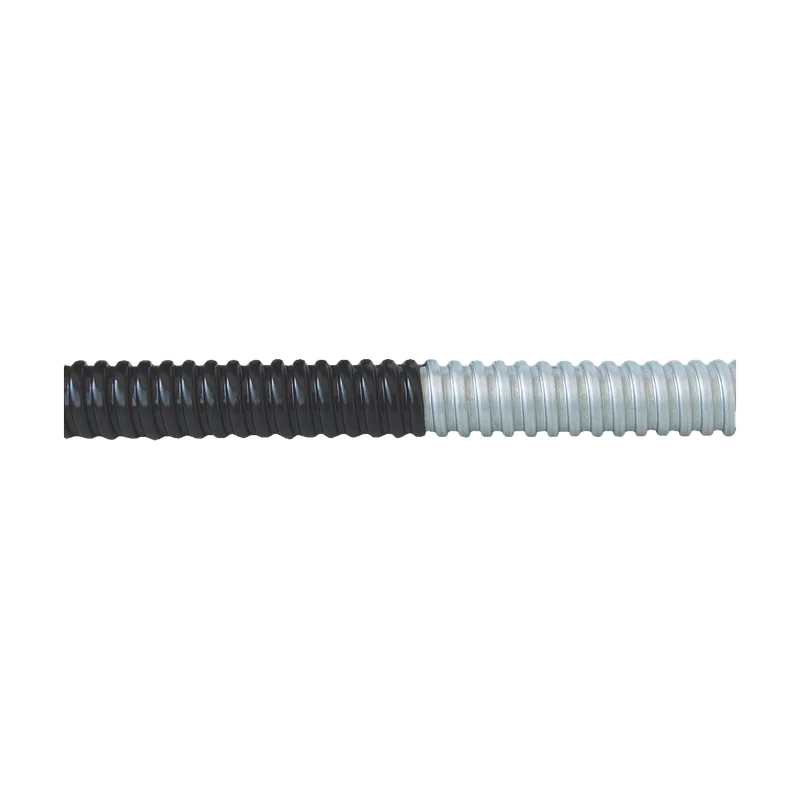

Gaine métallique flexible gainée PVC JSH

Name: Gaine métallique flexible gainée PVC JSH
Brand: TOSUNLUX

Ø 10 à 26 mm · rouleaux de 50 et 100 m

Ø 10–26 mm · IEC 61386-23

Conduit flexible TOSUNLUX (Tosun) JSH en feuillard d'acier galvanisé agrafé, revêtu d'une gaine PVC : protection mécanique et étanchéité des câbles d'alimentation de machines, moteurs et équipements.

IEC 61386-23

10–26 mmDiamètres

Acier galvaniséÂme

50 · 100 mRouleau

Fiche technique PDF

Sélecteur de références

5 références

Modèle TOSUNLUXTaille ANSIØ intérieurØ extérieurRayon de courbure min.Rouleau


Φ10	1/4″	9,7 – 10,2 mm	14,4 – 14,7 mm	45 mm	100 m
Φ13	3/8″	12,3 – 12,8 mm	16,7 – 17,2 mm	50 mm	100 m
Φ16	1/2″	15,8 – 16,3 mm	20,2 – 20,7 mm	65 mm	100 m
Φ21	3/4″	20,7 – 21,2 mm	25,5 – 26,1 mm	75 mm	50 m
Φ26	1″	26,0 – 26,6 mm	31,6 – 32,2 mm	100 mm	50 m

Caractéristiques techniques

Électrique
Type	Conduit métallique flexible à revêtement plastique

Mécanique
Construction	Feuillard d'acier galvanisé · revêtement PVC
Gamme TOSUN	Φ10 à Φ150 (1/4″ à 6″)
Longueur	Rouleaux de 50 ou 100 m

Conformité
Norme / marquage	IEC 61386-23

¹ Valeur d'une série équivalente, à confirmer à la commande.
² Valeur normative : IEC 61386-23.

Documentation

TypeLangueFormat
Fiche techniqueGaine métallique flexible gainée PVC JSHFRPDF · 279 koTélécharger
Fiche techniqueأنبوب معدني مرن مغلف بالبلاستيك JSHARPDF · 212 koTélécharger
Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
