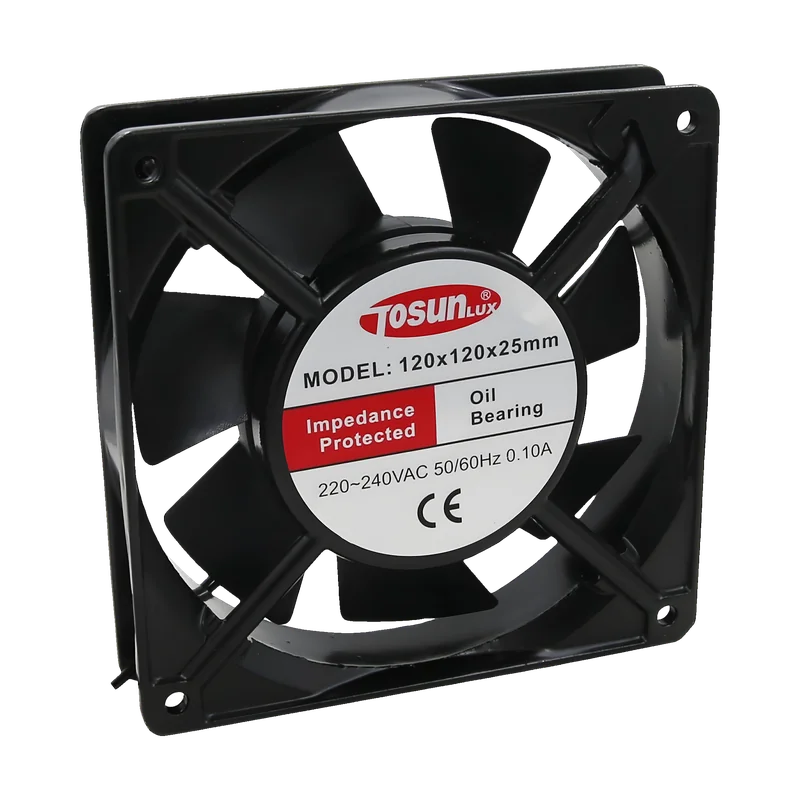

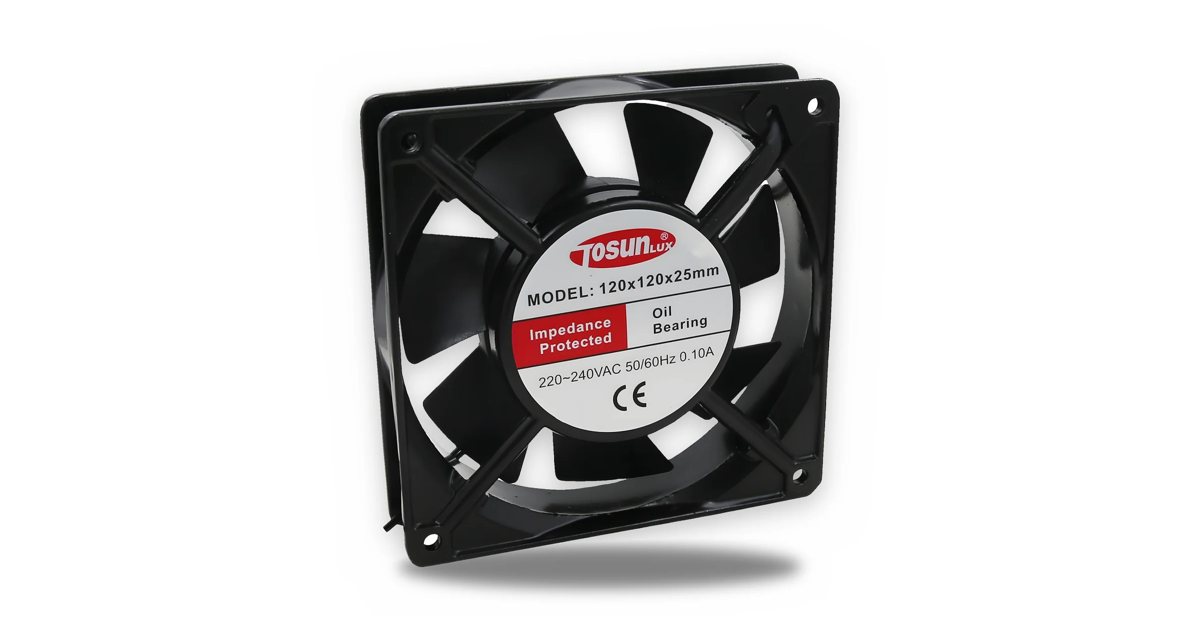

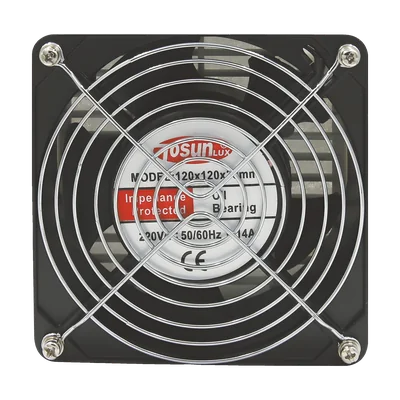

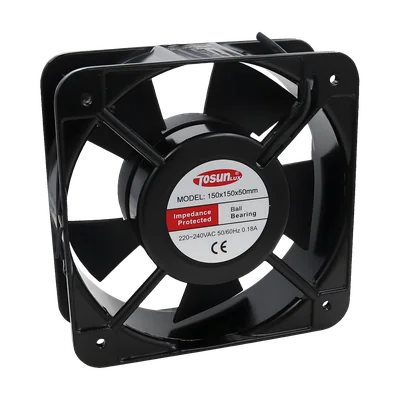

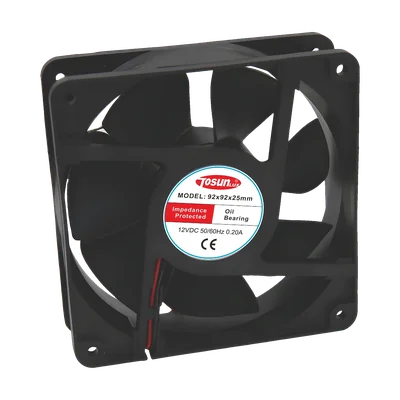

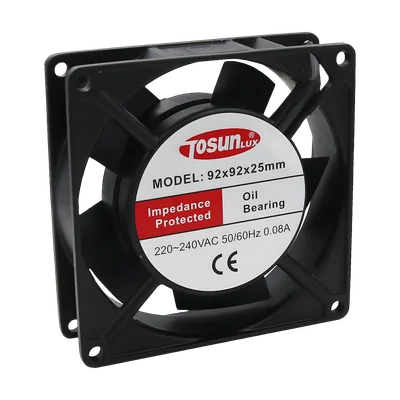

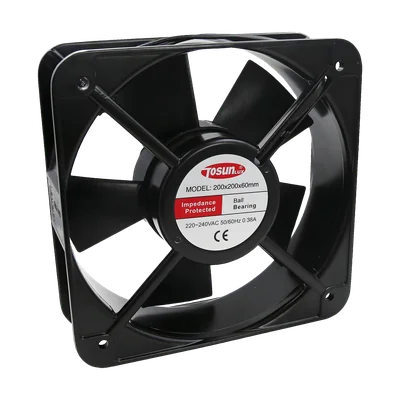

Ventilateur axial TOSUNLUX 120 × 120 × 25

Série · Ventilateur axial · AC / DC

Ventilateurs axiaux d'armoire

Name: Ventilateurs axiaux d'armoire
Brand: TOSUNLUX

92 à 200 mm · 220 V AC · 24 V DC · elliptique 172 × 150

92–200 mm

Ventilateurs axiaux TOSUNLUX (Tosun) à cadre métallique pour extraire la chaleur des armoires électriques, variateurs et équipements électroniques : 92 × 92 à 200 × 200 mm en 220 V, versions 24 V DC et ventilateur elliptique 172 × 150 mm. À associer aux grilles filtrantes FB.

jusqu'à 265 CFMDébit

92 à 200 mmTailles

220 V · 24 V DCTension

Fiche technique PDF

Sélecteur de références

8 références

TensionCourantPuissanceVitesseDébitBruitRoulement


220 V · 50/60 Hz	0,06 A	12 W	2 250 – 2 350 tr/min	49 m³/h	32 dB	Huile
220 V · 50/60 Hz	0,10 A	18 W	2 420 tr/min	133 – 134 m³/h	30 dB	Huile
380 V · 50 Hz	0,06 A	18 W	2 400 tr/min	133 m³/h	30 dB	—
220 V · 50 Hz	0,17 A	28 W	2 550 tr/min	403 m³/h	55 dB	Billes
220 V · 50 Hz	0,38 A	55 W	2 600 tr/min	450 m³/h	62 dB	Billes
24 V DC	0,12 A	—	1 700 tr/min	123 m³/h	32 dB	Huile
24 V DC	0,45 A	10,8 W	2 600 tr/min	331 m³/h	50 dB	Billes
220 V · 50 Hz	0,19 A	26 W	2 500 tr/min	221 m³/h	50 dB	Billes

Valeurs à 50 Hz ; 1 CFM 1,7 m³/h. Débit en air libre, sans contre-pression (1 CFM = 1,699 m³/h) ; compter 20 à 40 % de moins avec grille filtrante.

¹ Valeur d'une série équivalente, à confirmer à la commande.

Caractéristiques techniques

Électrique
Type	Ventilateurs axiaux
Tension AC	220 V · 50/60 Hz
Moteur	Protection par impédance · classe d'isolement B · rigidité 1 800 V / 1 min · fuite < 0,5 mA
Paliers	Huile jusqu'au 120 × 120 (30 000 h) · billes à partir du 150 × 150 (60 000 h à 40 °C)

Mécanique
Entraxes de fixation	82,5 mm (92) · 105 mm (120) · 122,5 mm (150) · 166 mm (200)
Cadre	Thermoplastique PBT auto-extinguible UL94 V-0 (aluminium moulé sur 150 et 200 mm)
Hélice	PBT + 30 % fibre de verre, équilibrage dynamique
Raccordement	Deux fils libres 300 mm ou cosses 6,3 mm
Diamètre de découpe	Ø 87 (92) · Ø 113 (120) · Ø 143 (150) · Ø 192 mm (200)
Vis de fixation	M4 (92 · 120) · M5 (150) · M6 (200)

Environnement
Indice de protection	IP30 (boîtier moteur)
Température de service	−10 … +70 °C
Température de stockage	−40 … +70 °C

Conformité
Norme / marquage	CE · CB · TÜV · RoHS

Utilisation
Dimensionnement	Q (m³/h) = V (m³) × n · armoire fermée n = 30 – 60 renouvellements/h · majorer de 20 à 40 % avec grille filtrante

Documentation

TypeLangueFormat
Fiche techniqueVentilateurs axiaux d'armoireFRPDF · 510 koTélécharger
Fiche techniqueمراوح محورية للوحاتARPDF · 427 koTélécharger
Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
