FAPELEC · TOSUNLUXFiche technique — Commutateurs à cames CA10fapelec.ma/produits/commande-automatisme/commutateurs-a-cames-ca10/ · 22/10/2026

Série · Commutateur à cames · CA10

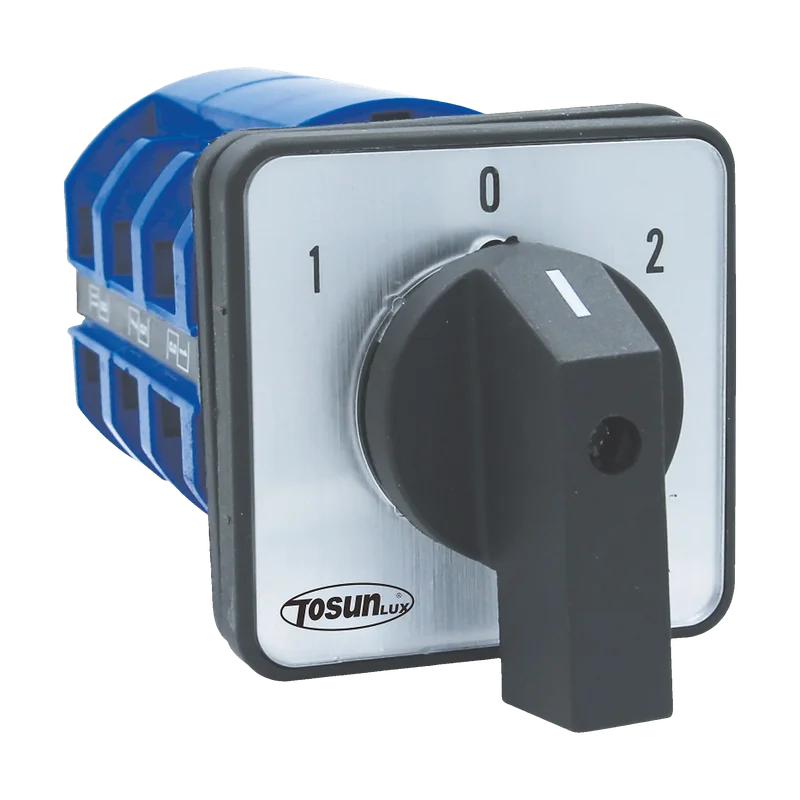

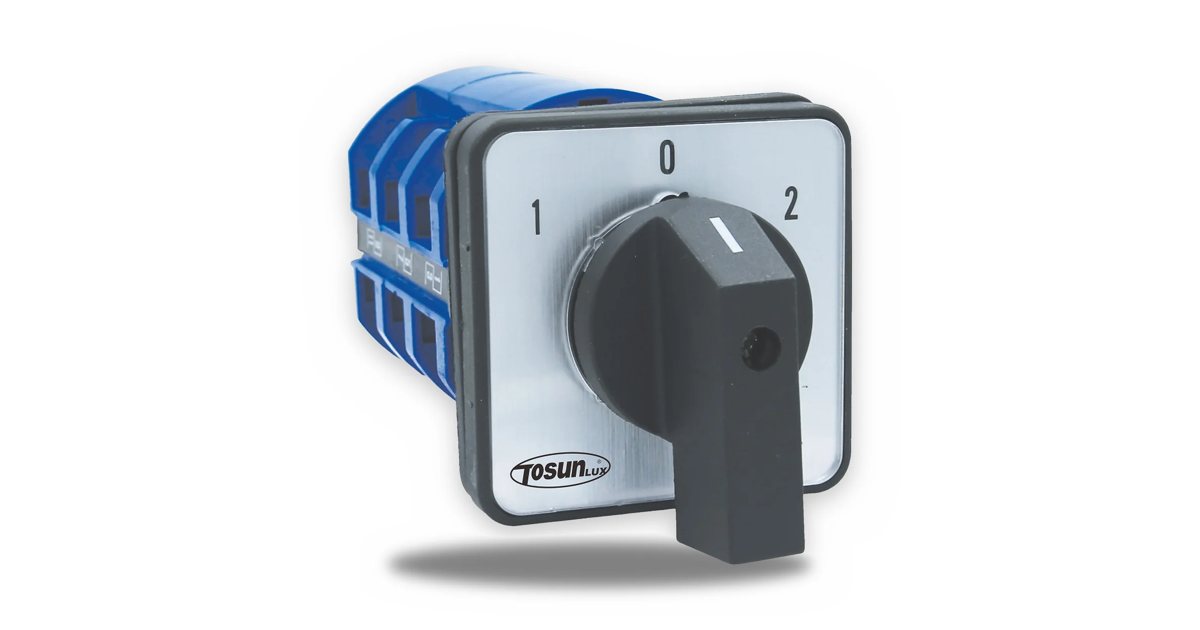

Commutateurs à cames CA10

Name: Commutateurs à cames CA10
Brand: TOSUNLUX

20 à 125 A · 1-0-2 · 0-1 · 0-1-2 · ON-OFF · à clé

20–125 A · IEC 60947-3

Commutateurs rotatifs à cames TOSUNLUX (Tosun) CA10 pour la commutation manuelle peu fréquente des circuits jusqu'à 440 V AC : inverseurs 1-0-2, interrupteurs 0-1, sélecteurs 0-1-2 et versions à clé. Commande directe de moteurs triphasés et circuits de mesure ou de contrôle.

IEC 60947-3IEC 60947-5-1

20–125 ACourant

690 VIsolement

600 000Endurance

Fiche technique PDF

Sélecteur de références

16 références

Modèle TOSUNLUXPôlesPositionsIthIe AC-21A / AC-22AIe AC-23AIe AC-3


CA10-20	3P	1-0-2	20 A	20 A	15 A	11 A
CA10-25	3P	1-0-2	25 A	25 A	22 A	15 A
CA10-32	3P	1-0-2	32 A	32 A	30 A	22 A
—	3P	1-0-2	—	—	—	—
CA10-63	3P	1-0-2	63 A	63 A	57 A	36 A
CA10-125	3P	1-0-2	125 A	100 A	90 A	75 A
CA10-25	3P	0-1	25 A	25 A	22 A	15 A
CA10-32	3P	0-1	32 A	32 A	30 A	22 A
—	3P	0-1	—	—	—	—
CA10-63	3P	0-1	63 A	63 A	57 A	36 A
CA10-32	—	0-1-2	32 A	32 A	30 A	22 A
CA10-32	2P	OFF-ON	32 A	32 A	30 A	22 A
—	3P	1-0-2 · à clé	—	—	—	—
—	3P	1-0-2 · à clé	—	—	—	—
—	—	Platine de fixation	—	—	—	—
—	—	Platine de fixation	—	—	—	—

Courants d'emploi sous 240 V et 440 V.

Aussi recherché sous : CA10 · CA-10 · CA10YS · CA10YS-20 · CA10YS-32

Caractéristiques techniques

Électrique
Type	Commutateur rotatif à cames
Tension assignée d'isolement Ui	690 V
Tension assignée d'emploi Ue	120 · 240 · 440 V~ (240 · 440 V~ à partir de 63 A)
Fréquence	50 Hz
Courant thermique conventionnel Ith	20 · 25 · 32 · 63 · 125 A
Ie AC-4 (240 – 440 V)	3,5 A (20) · 6,5 A (25) · 11 A (32) · 15 A (63) · 30 A (125)
Endurance mécanique	600 000 manœuvres
Endurance électrique	AC-15 : 200 000 · DC-13 : 60 000 manœuvres

Mécanique
Fixation 20 · 25 A	4 trous Ø 4,5 · entraxe 36 × 36 mm
Fixation 32 · 63 A	4 trous Ø 4,5 · entraxe 48 × 48 mm
Fixation 125 A	4 trous Ø 4,5 · entraxe 68 × 68 mm
Encombrement et fixation	Plastron 48 × 48 mm (20 · 25 A) · 64 × 64 mm (32 · 63 A) · 88 × 88 mm (125 A)

Environnement
Degré de protection	IP65 face avant

Conformité
Norme produit	IEC 60947-3 · IEC 60947-5-1

¹ Valeur d'une série équivalente, à confirmer à la commande.
² Valeur normative : IEC 60947-3 · IEC 60947-5-1.

Documentation

TypeLangueFormat
Fiche techniqueCommutateurs à cames CA10FRPDF · 404 koTélécharger
Fiche techniqueمفاتيح دوارة بكامات CA10ARPDF · 329 koTélécharger
Certificat · Vérification de conformité CEIntertek · 230200377SHA-V1 · EN IEC 60947-3:2021ENWebP · 83 koTélécharger
Certificat · Certificat d'essai CB (IECEE)Intertek Semko · SE-110550 · IEC 60947-3:2020ENWebP · 72 koTélécharger
Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
