FAPELEC · TOSUNLUXFiche technique — Interrupteurs de position compacts AZ-7fapelec.ma/produits/commande-automatisme/micro-rupteurs-az-7/ · 22/10/2026
Série · Interrupteur de position · AZ-7
Interrupteurs de position compacts AZ-7 — TOSUNLUX Marocfapelec.ma
Interrupteurs de position compacts AZ-7
12 organes de commande · 10 A 250 V AC
10 A · 250 V AC · IEC 60947-5-1
Interrupteurs de position compacts TOSUNLUX (Tosun) AZ-7, 10 A 250 V AC, douze organes de commande (poussoirs, leviers, galets, tige souple), pour la détection de position sur machines.
IEC 60947-5-1
10 ACourant
250 V ACTension
12Têtes
Interrupteurs de position compacts AZ-7 — TOSUNLUX Marocfapelec.maSélecteur de références
12 référencesAucune référence ne correspond à ces filtres.
Aussi recherché sous : AZ-7 · D4MC · D4MC-5020 · D4MC-3030 · D4MC-5040 · D4MC-5000 · D4MC-2000 · D4MC-1000 · D4MC-1020
Caractéristiques techniques
| Type | Interrupteur de position compact |
|---|---|
| Courant / tension (plaque) | 10 A · 250 V AC |

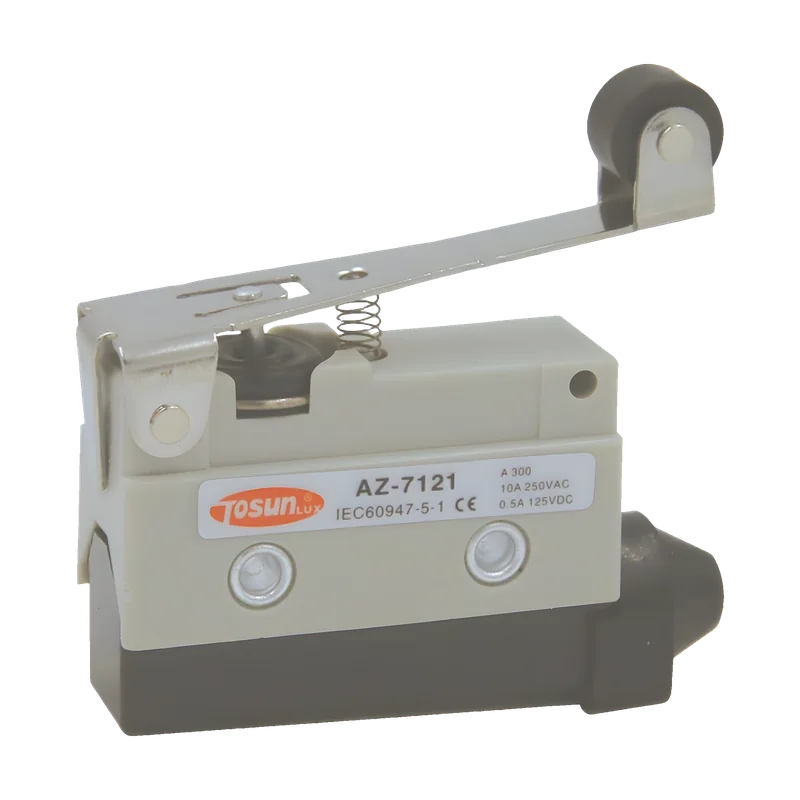

| Courant continu (plaque AZ-7121) | 0,5 A · 125 V DC |
| Tension assignée d'isolement Ui | 250 V1 |
| Catégorie d'emploi | AC-15 : 3 A sous 240 V · DC-13 : 0,27 A sous 125 V2 |
| Contact | Momentané |
| Boîtier | 54 × 21,4 mm · sortie de câble latérale 16,5 mm |
|---|---|
| Fixation | Latérale · 2 trous Ø 4,2 mm · entraxe 25,4 mm |
| Encombrement et fixation | 54 × 21,4 mm · 2 trous Ø 4,2 mm, entraxe 25 mm1 |
| Endurance mécanique / électrique | 1 × 10⁷ / 2 × 10⁵ manœuvres1 |
| Degré de protection | IP651 |
|---|
| Norme (plaque) | IEC 60947-5-1 |
|---|---|
| Homologation (plaque) | A300 · CE |
- 1 Valeur d'une série équivalente, à confirmer à la commande.
- 2 Valeur normative : définitions des catégories AC-1 / AC-3 / AC-15 / AC-2xA (IEC 60947-3, -4-1, -5-1).
