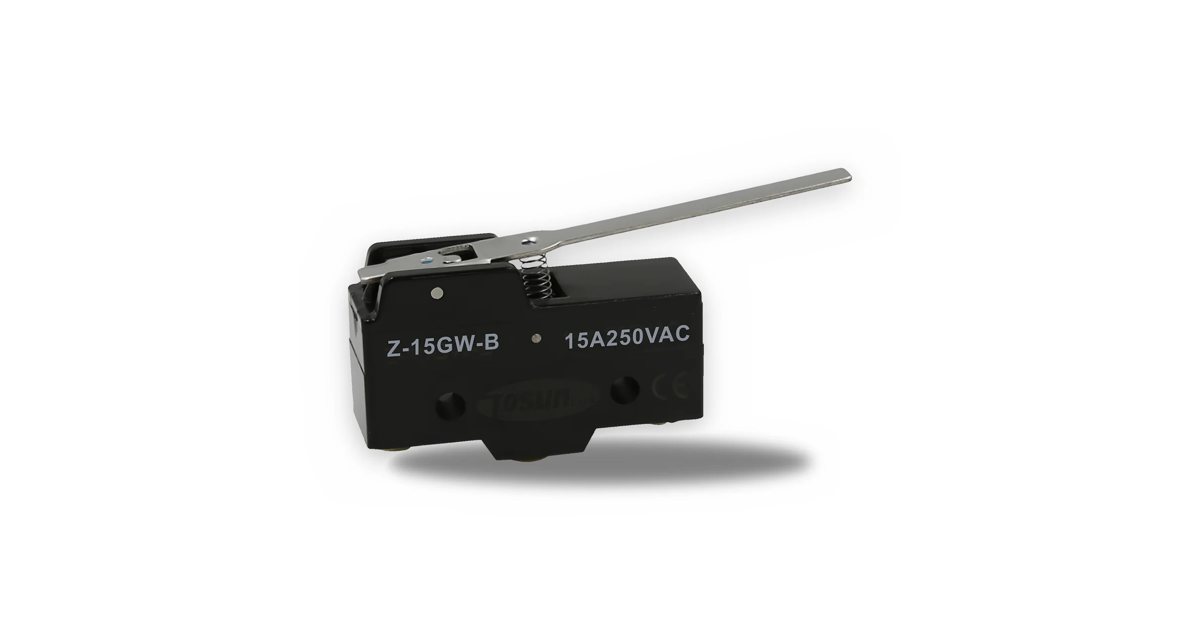

Micro-rupteur TOSUNLUX Z-15GW-B à levier

Série · Micro-rupteur · Z-15

Micro-rupteurs Z-15 (LXW5-11)

Name: Micro-rupteurs Z-15 (LXW5-11)
Brand: TOSUNLUX

Levier · levier à galet · poussoir · poussoir fileté

10–15 A · 250 V AC · IEC 61058-1

Micro-rupteurs à action brusque TOSUNLUX (Tosun) Z-15 (LXW5-11), 15 A 250 V AC, à levier, galet ou poussoir, pour la détection de position dans les machines.

IEC 61058-1

10–15 ACourant

250 V ACTension

49,6 mmBoîtier

Fiche technique PDF

Sélecteur de références

12 références

Modèle TOSUNLUXOrgane de commandeMarquage du produit


Z-15GW22-B	Levier court à galet	15 A · 250 V AC
Z-15GW2-B	Levier à galet	10 A · 250 V AC
—	Levier long à galet	—
Z-15GW21-B	Levier court	15 A · 250 V AC

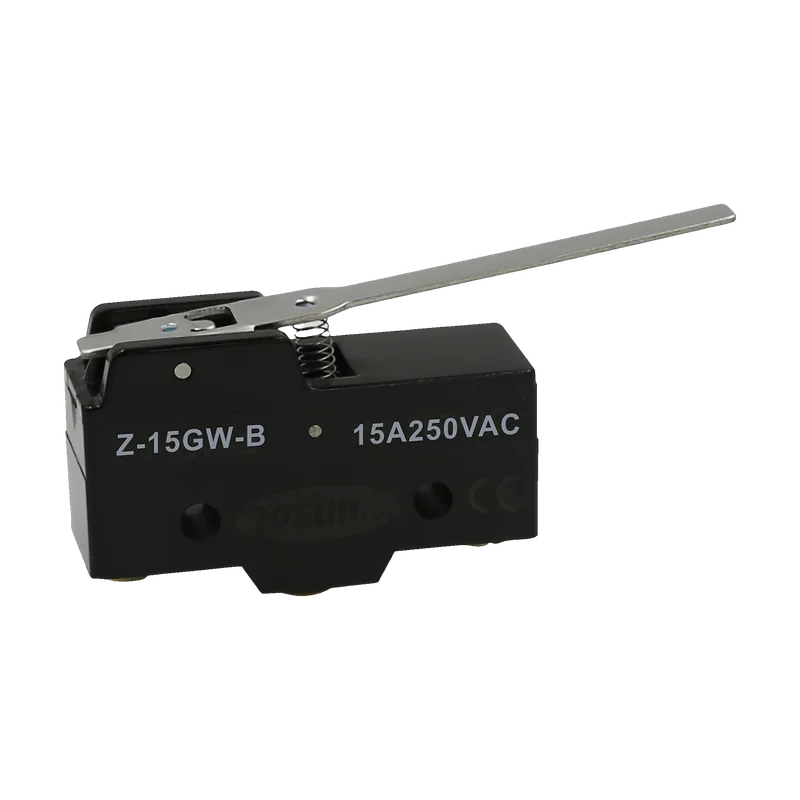

Z-15GW-B	Levier	15 A · 250 V AC
Z-15GD-B	Poussoir court	15 A · 250 V AC

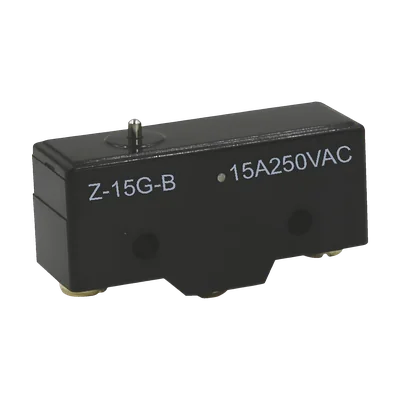

Z-15G-B	Poussoir à pointeau	15 A · 250 V AC

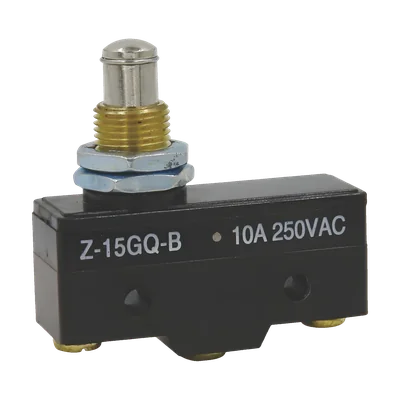

Z-15GQ-B	Poussoir à canon fileté	10 A · 250 V AC
—	Poussoir fileté à galet	—
Z-15GQ22-B	Poussoir fileté à galet	15 A · 250 V AC
Z-15GQ21-B	Poussoir fileté à galet transversal	10 A · 250 V AC
Z-15HW24-B	Levier long en fil	15 A · 250 V AC

Double désignation LXW5-11… / Z-15…

Aussi recherché sous : Z-15 · Z-15GW-B · Z-15GW2-B · Z-15GW21-B · Z-15GW22-B · Z-15GD-B · Z-15G-B · Z-15GQ-B · Z-15GQ21-B · LXW5-11 · LXW5 · YL23

Caractéristiques techniques

Électrique
Type	Micro-rupteur à action brusque
Marquage des modèles à levier et à pointeau	15 A · 250 V AC
Marquage Z-15GQ-B · Z-15GQ21-B · Z-15GW2-B	10 A · 250 V AC
Courant thermique Ith	15 A
Tension assignée d'emploi Ue	250 V AC
Tension assignée d'isolement Ui	250 V
Catégorie d'emploi	15 A résistif sous 250 V AC
Contact	Momentané

Mécanique
Boîtier	49,6 × 17,6 mm · hauteur 23 mm
Fixation	Latérale · 2 trous Ø 4,2 mm · entraxe 25,5 mm
Encombrement et fixation	49,6 × 17,6 × 23 mm · 2 trous Ø 4,2 mm, entraxe 25 mm
Endurance mécanique / électrique	1 × 10⁷ / 3 × 10⁵ manœuvres

Environnement
Degré de protection	IP40

Conformité
Marquage	CE
Norme produit	IEC 61058-1

¹ Valeur d'une série équivalente, à confirmer à la commande.
² Valeur normative : définitions des catégories AC-1 / AC-3 / AC-15 / AC-2xA (IEC 60947-3, -4-1, -5-1).
³ Valeur normative : IEC 61058-1.
