Série · Parafoudre AC · TSP7-40
Parafoudres AC TSP7-40 Imax 40 kA — TOSUNLUX Maroc | FAPELECfapelec.ma

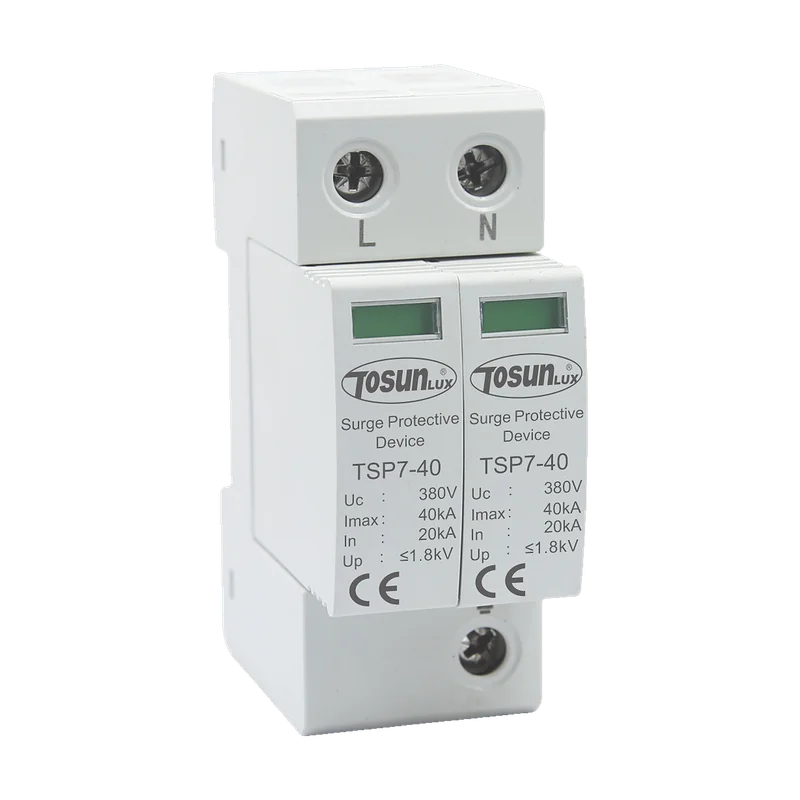

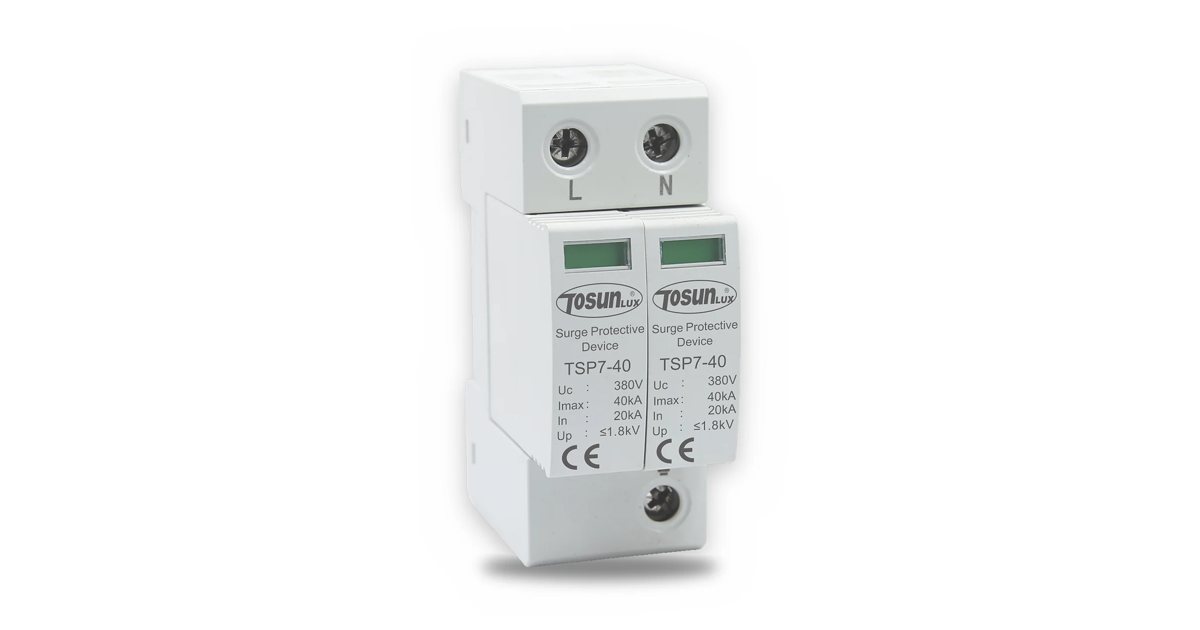

Parafoudres AC TSP7-40
TSP7-40 · 2P / 4P · 220 / 380 V AC · Imax 40 kA
IEC 61643-11
Parafoudres TOSUNLUX (Tosun) TSP7-40 de type 2 pour tableaux AC 220 et 380 V : Imax 40 kA, In 20 kA, temps de réponse 25 ns, cartouches débrochables avec voyant d'état.
EN 61643-11EN 61643-31IEC 61643-11IEC 61643-31
40 kAImax (8/20 µs)
2 · T2Type
220 / 380 V ACRéseau
Parafoudres AC TSP7-40 Imax 40 kA — TOSUNLUX Maroc | FAPELECfapelec.maCaractéristiques techniques
| Type de parafoudre | Type 2 · Classe II · T2 |
|---|---|
| Courant maximal de décharge Imax (8/20 µs) | 40 kA |
| Courant nominal de décharge In (8/20 µs) | 20 kA |
| Temps de réponse | 25 ns |
| Tension maximale de régime permanent Uc | 275 V AC (220 V) · 385 V AC (380 V)1 |
| Indication d'état | Voyant vert : normal · rouge : à remplacer |
| Largeur | 18 mm par pôle |
|---|---|
| Hauteur × profondeur | 91 × 66 mm |
| Indice de protection | IP20 |
|---|---|
| Température de service | −40 … +80 °C |
| Organismes | Intertek · UKCA |
|---|---|
| Normes (certificats CE et CB) | IEC 61643-11 |
- 1 Valeur d'une série équivalente, à confirmer à la commande.
Documentation
- Fiche techniqueParafoudres AC TSP7-40FRPDF · 343 koTélécharger
- Fiche techniqueمانعات الصواعق AC TSP7-40ARPDF · 297 koTélécharger
- Certificat · Vérification de conformité CEIntertek · 221200799SHA-V1 · EN 61643-11:2012+A11:2018ENWebP · 202 koTélécharger
- Certificat · Certificat d'essai CB (IECEE)Intertek Semko · SE-110641 · IEC 61643-11:2011ENWebP · 120 koTélécharger
- Certificat · Vérification de conformité CEIntertek · 2305A0510SHA-V1 · EN 61643-31:2019ENWebP · 197 koTélécharger
- Certificat · Certificat d'essai CB (IECEE)Intertek Semko · SE-111585 · IEC 61643-31:2018ENWebP · 120 koTélécharger
- Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
Tous les documents de la série dans le centre de documentation
