Série · Compensation · relais varmétrique
Relais varmétrique JKW5C 4 → 12 sorties — TOSUNLUX Marocfapelec.ma

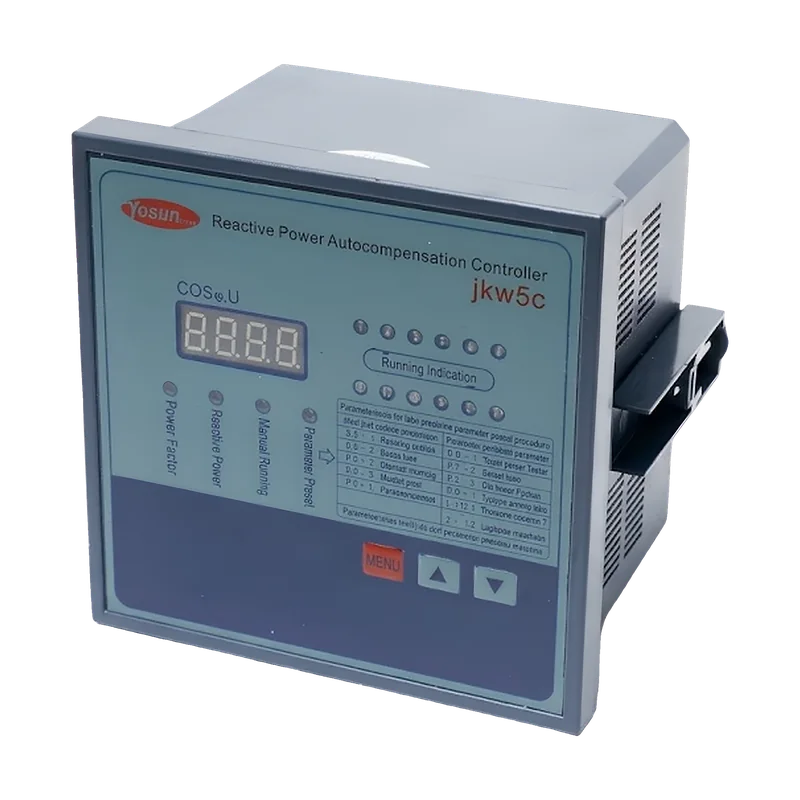

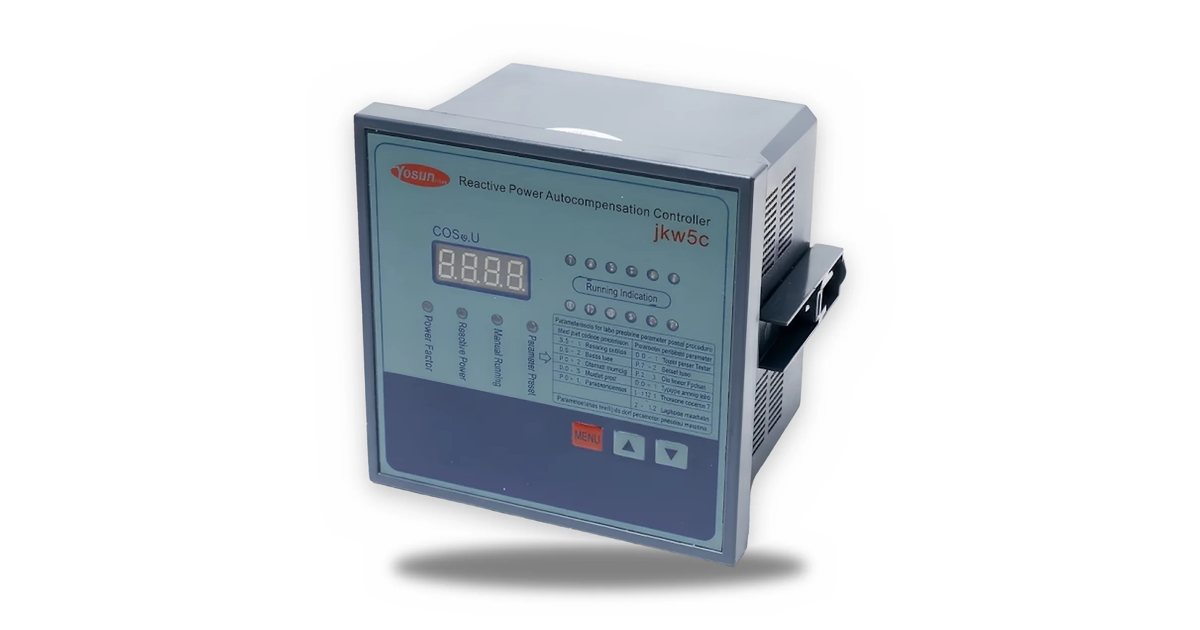

Relais varmétrique JKW5C
JKW5C · 4 · 6 · 8 · 10 · 12 sorties · 380 V
TOSUNLUX (Tosun) · 4 → 12 sorties
Relais varmétrique JKW5C, régulateur automatique de compensation de l'énergie réactive pour batteries de condensateurs basse tension : il mesure en continu le cos φ, la tension, le courant et la puissance réactive, puis enclenche ou déclenche les gradins de condensateurs (4, 6, 8, 10 ou 12 sorties) pour tenir le facteur de puissance. Mode automatique ou manuel, afficheur LED.
4–12Sorties
380 V ± 20 %Tension
0,2 ind. – 0,2 cap.cos φ
Relais varmétrique JKW5C 4 → 12 sorties — TOSUNLUX Marocfapelec.maCaractéristiques techniques
| Type | Régulateur automatique de compensation de l'énergie réactive, entièrement numérique |
|---|---|
| Tension assignée | 380 V ± 20 % |
| Fréquence de mesure | 47 – 53 Hz |
| Tension de mesure | 100 – 500 V |
| Courant de mesure | 0 – 6 000 A au primaire · sensibilité 50 mA au secondaire |
| Plage du facteur de puissance | 0,2 inductif – 0,2 capacitif |
| Puissances mesurées | Active 0 – 6 553 kW · réactive 0 – 6 553 kvar |
| Sorties de commande | 4 · 6 · 8 · 10 ou 12 gradins de condensateurs |
| Modes de fonctionnement | Automatique ou manuel |
| Régulation | Sur le cos φ (commutation cyclique) ou sur la puissance réactive |
| Affichage | LED numérique : cos φ, tension, courant, puissance réactive, état des gradins |
| Rafraîchissement de l'affichage | ≤ 1 s |
| Température de fonctionnement | −20 … +60 °C |
|---|---|
| Température de stockage | −40 … +70 °C |
| Altitude | ≤ 2 500 m |
| Norme produit | JB/T 9663 |
|---|
