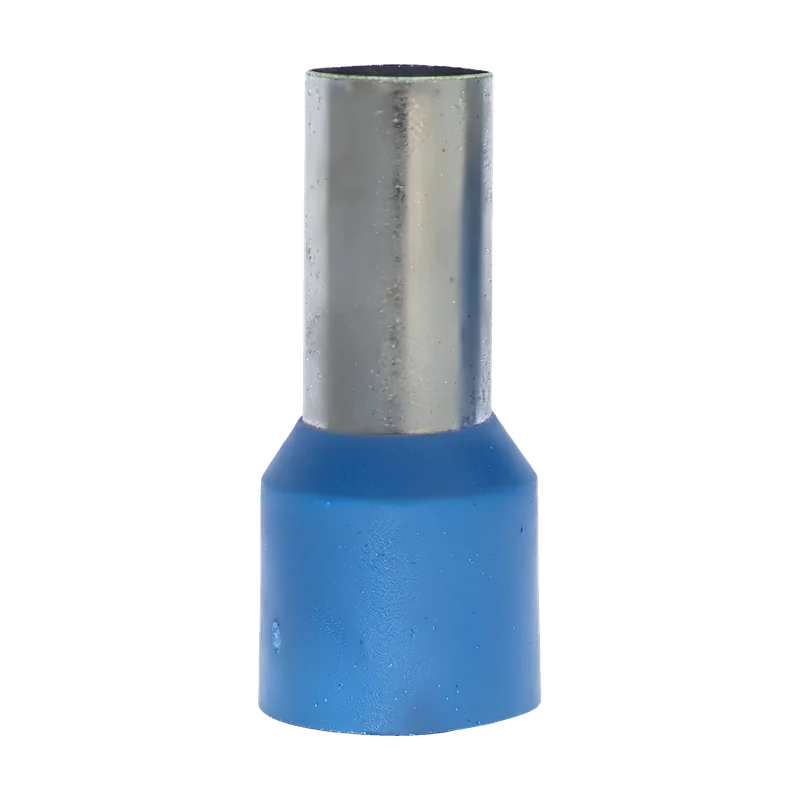

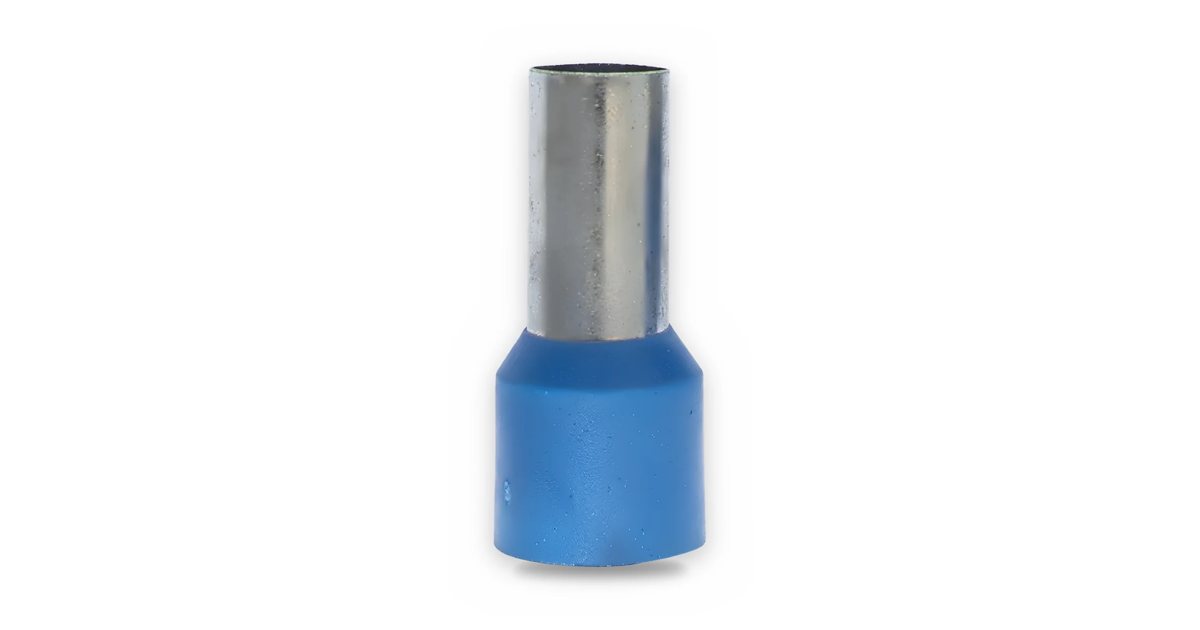

Embout de câblage isolé TOSUNLUX série E
Série · Embout de câblage · E simple

Embouts de câblage simples E

E · 0,75 à 50 mm²

0,75–50 mm²

Embouts de câblage simples TOSUNLUX (Tosun) série E à collerette isolante, pour un conducteur souple de 0,75 à 50 mm². Conditionnés par 100 pièces.

DIN 46228-4
0,75–50 mm²Section
100 piècesLot
Fiche technique PDF

Sélecteur de références

13 références
Comparer
Simple0,75 mm²10 mm16,4 mm
Simple1 mm²10 mm16,4 mm
Simple1 mm²12 mm18,4 mm
Simple1,5 mm²10 mm16,4 mm
Simple2,5 mm²——
Simple2,5 mm²12 mm19 mm
Simple4 mm²12 mm19,5 mm
Simple6 mm²12 mm20 mm
Simple10 mm²12 mm24,5 mm
Simple16 mm²12 mm22 mm
Simple25 mm²—29 mm
Simple35 mm²——
Simple50 mm²——

Désignation : les deux derniers chiffres donnent la longueur du fût métallique en millimètres.

Aussi recherché sous : TE1512 · TE2513 · TE4012 · TE6014

Caractéristiques techniques

Électrique
TypeEmbout de câblage simple à collerette isolante
ConducteursSouples
Tension assignéeCollerette isolante 500 V
Série EUne entrée
Mécanique
Conditionnement FAPELECPar 100 pièces
Conformité
Norme / marquageDIN 46228-4
  1. 1 Valeur d'une série équivalente, à confirmer à la commande.
  2. 2 Valeur normative : DIN 46228-4.

Documentation

  • Fiche techniqueEmbouts de câblage simples EFRPDF · 305 koTélécharger
  • Fiche techniqueأطراف توصيل مفردة EARPDF · 223 koTélécharger
  • Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger

Tous les documents de la série dans le centre de documentation
