Fiches industrielles standard 16 → 125 A
TS-013 → TS-025 · 033 → 045 · 16 → 125 A · IP44 / IP67
16–125 A · IEC 60309-1

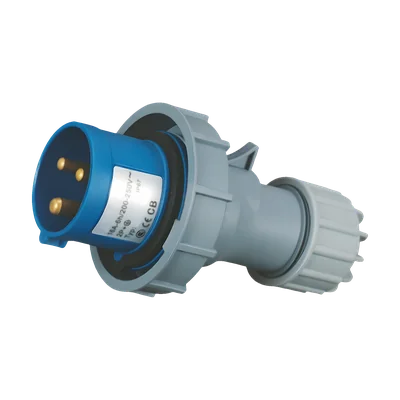

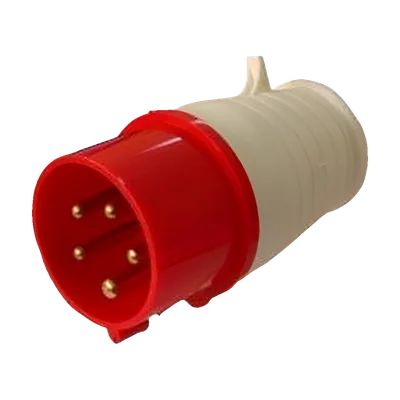

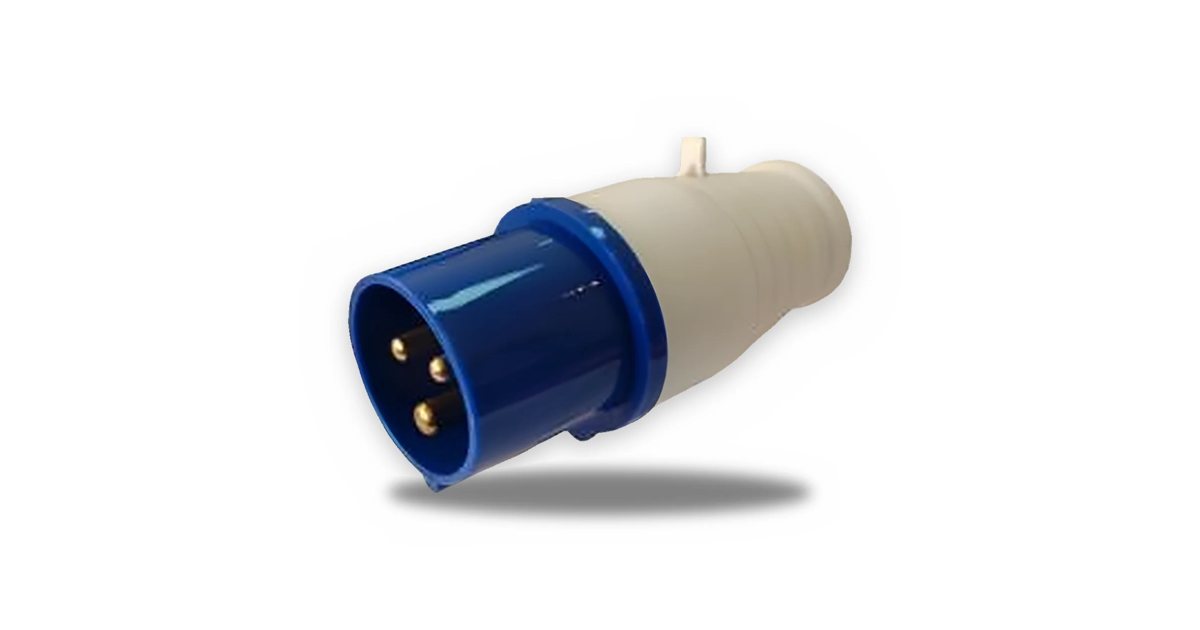

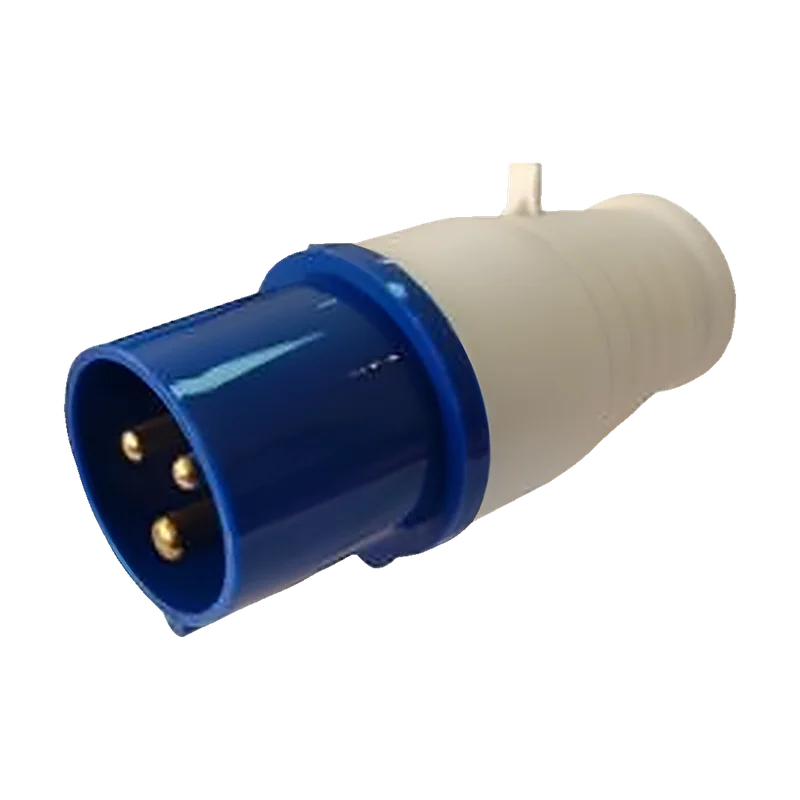

Fiches mobiles industrielles TOSUNLUX (Tosun) de la gamme standard, certifiées IEC 60309-1 et IEC 60309-2 : 16 et 32 A IP44, 63 et 125 A IP67, 2P + T, 3P + T et 3P + N + T.
IEC 60309-1IEC 60309-2
16–125 ACourant
IP44 / IP67Protection
230 / 400 VTension
Fiches industrielles standard 16 → 125 A — TOSUNLUX Marocfapelec.maSélecteur de références
12 référencesAucune référence ne correspond à ces filtres.
Caractéristiques techniques
| Type | Fiches industrielles (mâles) |
|---|---|
| Courants assignés | 16 · 32 A (IP44) · 63 · 125 A (IP67) |
| Tensions assignées | 220 – 250 V (2P + T) · 220/380 – 240/415 V (3P + T et 3P + N + T) |
| Fréquence | 50 Hz |
| Nombre de broches | 3 (2P + T) · 4 (3P + T) · 5 (3P + N + T) |
| Position de la terre | 6 h |
| Fiche 63 A — longueur | 215,5 mm (033S à 035S et 033P à 035P) |
|---|---|
| Fiche 125 A — longueur | 282,6 mm (043P à 045P) |
| Indice de protection | IP44 (16 · 32 A) · IP67 (63 · 125 A) |
|---|
| Norme / marquage | IEC 60309-1 · IEC 60309-2 |
|---|
Documentation
- Fiche techniqueFiches industrielles standard 16 → 125 AFRPDF · 311 koTélécharger
- Fiche techniqueقوابس صناعية عادية من 16 إلى 125 أمبيرARPDF · 265 koTélécharger
- Certificat · Vérification de conformité CESGS-CSTC · LVD SHES2601000190CO · EN IEC 60309-1:2022 · EN IEC 60309-2:2022ENWebP · 187 koTélécharger
- Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
Tous les documents de la série dans le centre de documentation
