Connecteurs industriels rectangulaires HDC

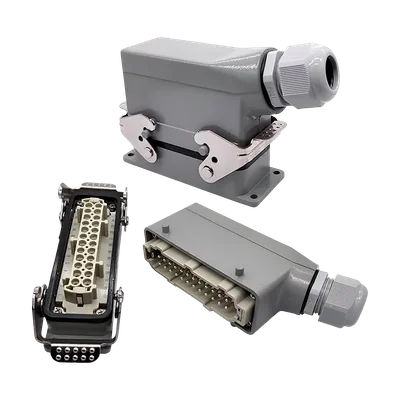

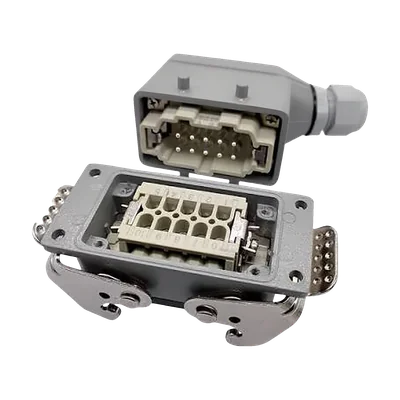

HDC-HE 6 · 10 · 16 · 24 contacts + PE · HDC-004
6–24 contacts
Connecteurs multipolaires TOSUNLUX (Tosun) pour raccorder et déconnecter rapidement machines, moteurs, armoires et outillages : insert mâle et femelle à vis, capot et embase en aluminium moulé, verrouillage par levier. Série HE de 6 à 24 contacts plus terre, 16 A et 500 V par contact.
6–24 + PEContacts
16 ACourant
500 VTension
Connecteurs industriels rectangulaires HDC — TOSUNLUX Marocfapelec.maSélecteur de références
6 référencesAucune référence ne correspond à ces filtres.

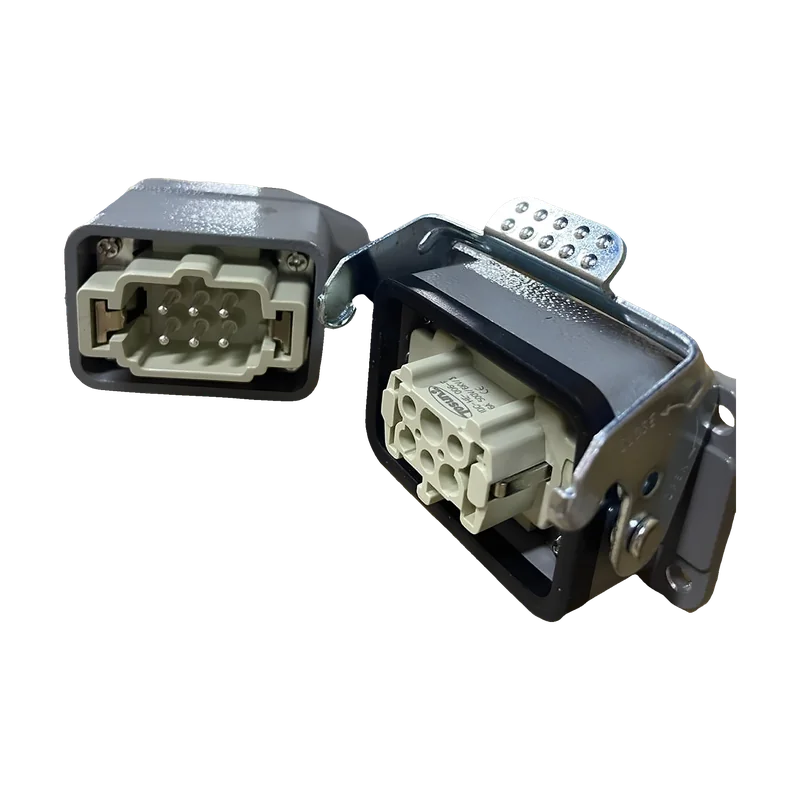

Marquage de l'insert HDC-HE-006 : 16 A · 500 V · 6 kV · degré de pollution 3.
- 1 Valeur d'une série équivalente, à confirmer à la commande.
Aussi recherché sous : HDC-004 · HDC-004-25 · HDC-004-25S
Caractéristiques techniques
| Courant assigné par contact | 16 A |
|---|---|
| Tension assignée | 500 V |
| Tension assignée de tenue aux chocs | 6 kV |
| Raccordement | À vis · conducteurs 0,75 – 2,5 mm²1 |
| Type | Connecteur industriel rectangulaire à levier de verrouillage1 |

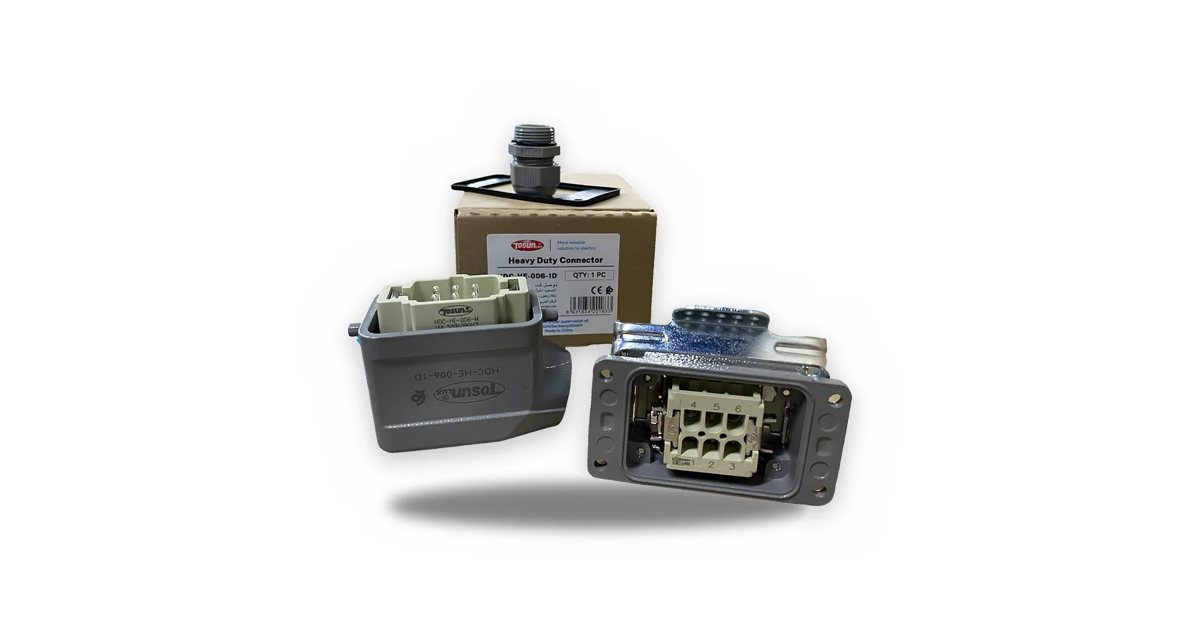

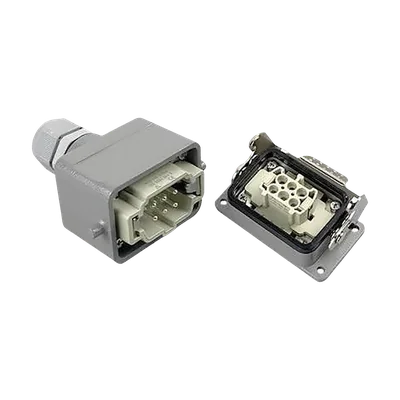

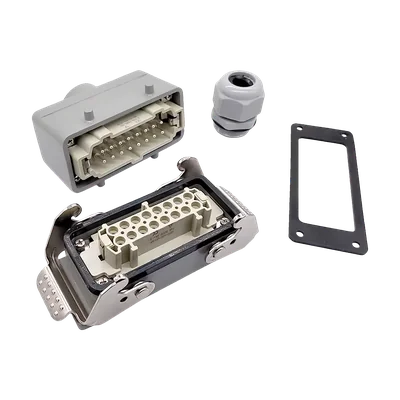

| Composition (HDC-HE-006-1D) | Capot à sortie de câble, embase à levier, inserts mâle et femelle, presse-étoupe PG et joint |
|---|---|
| Matière | Capot et embase en alliage d'aluminium moulé, inserts en polycarbonate1 |
| Verrouillage | Levier simple sur l'embase |
| Dimensions et montage | Embase 6 contacts : 44 × 27 mm · capot à sortie PG161 |
| Degré de pollution | 3 |
|---|
| Protection | IP65 connecteur assemblé, avec joint1 |
|---|---|
| Marquages | CE · repérage des contacts 1 à 6 et PE |
| Applications | Machines et moteurs démontables, armoires de commande, moules et outillages, bancs d'essai |
|---|
- 1 Valeur d'une série équivalente, à confirmer à la commande.
Documentation
- Fiche techniqueConnecteurs industriels rectangulaires HDCFRPDF · 389 koTélécharger
- Fiche techniqueموصلات صناعية مستطيلة HDCARPDF · 313 koTélécharger
- Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
Tous les documents de la série dans le centre de documentation
