Connecteurs M12 à câbler sur site
M12 codage A · 4 pôles · PG7 / PG9 · mâle et femelle
PG7 · PG9 · IEC 61076-2-101

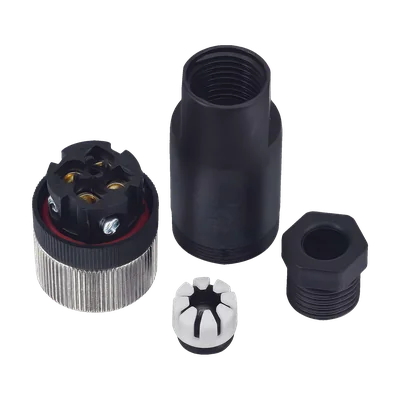

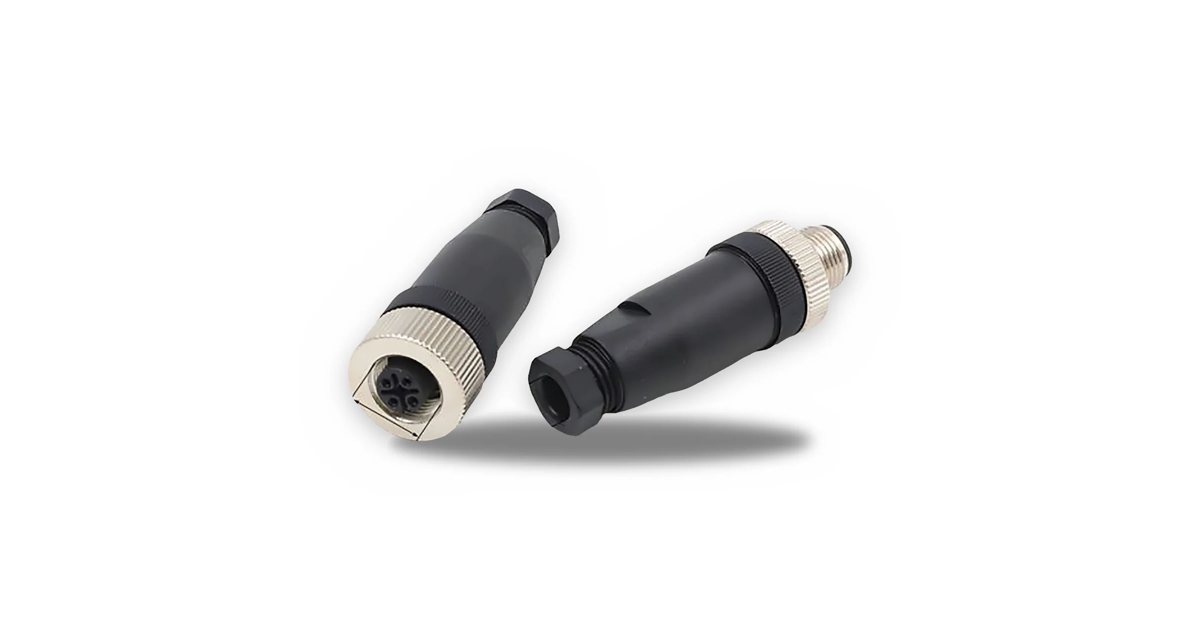

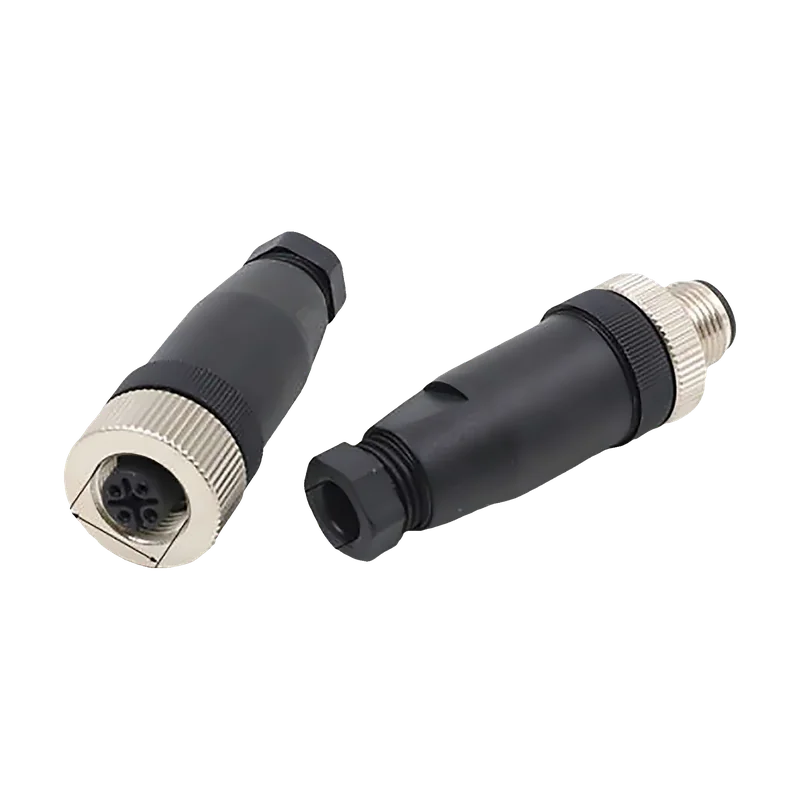

Connecteurs M12 TOSUNLUX (Tosun) à câbler sur site, codage A, 4 pôles droits : fiche mâle et connecteur femelle à bornes à vis, presse-étoupe PG7 ou PG9, IP67 vissé. Pour confectionner ou réparer une liaison capteur / actionneur ou IO-Link sans outil spécial.
IEC 61076-2-101
IP67Protection
250 VTension
4 A / contactCourant
Connecteurs M12 à câbler sur site PG7 · PG9 — TOSUNLUX Marocfapelec.maSélecteur de références
4 référencesAucune référence ne correspond à ces filtres.
Brochage codage A : 1 marron L+ (+24 V DC) · 2 blanc signal 2 · 3 bleu L− (0 V) · 4 noir signal 1 / C/Q (IO-Link).
Aussi recherché sous : M12 · PG7 · PG9 · IP67
Caractéristiques techniques
| Tension assignée | 250 V AC/DC |
|---|---|
| Courant assigné par contact | 4 A à 40 °C |
| Résistance d'isolement | ≥ 100 MΩ |
| Résistance de contact | ≤ 5 mΩ |
| Blindage | Non blindé |
| Pôles | 4 · droits · codage A |
| Raccordement | Bornes à vis, sans outil spécial |
|---|---|
| Section conducteur | 0,25 – 0,75 mm² |
| Verrouillage | Filetage M12 × 1 |
| Longueur hors tout | 60 mm1 |
| Corps | PA / PBT autoextinguible |
| Écrou d'accouplement | Laiton nickelé |
| Contacts | Laiton doré |
| Joints | NBR |
| Endurance mécanique | ≥ 500 cycles d'accouplement |
| Indice de protection | IP67 (accouplé et vissé, EN 60529) |
|---|---|
| Température de service | −25 … +85 °C |
| Interface | IEC 61076-2-101, codage A |
|---|---|
| Marquages | CE · RoHS |
| Applications | Capteurs et actionneurs industriels · liaisons IO-Link · alimentation DC 4 fils · convoyage, machines spéciales |
|---|
- 1 Valeur d'une série équivalente, à confirmer à la commande.
