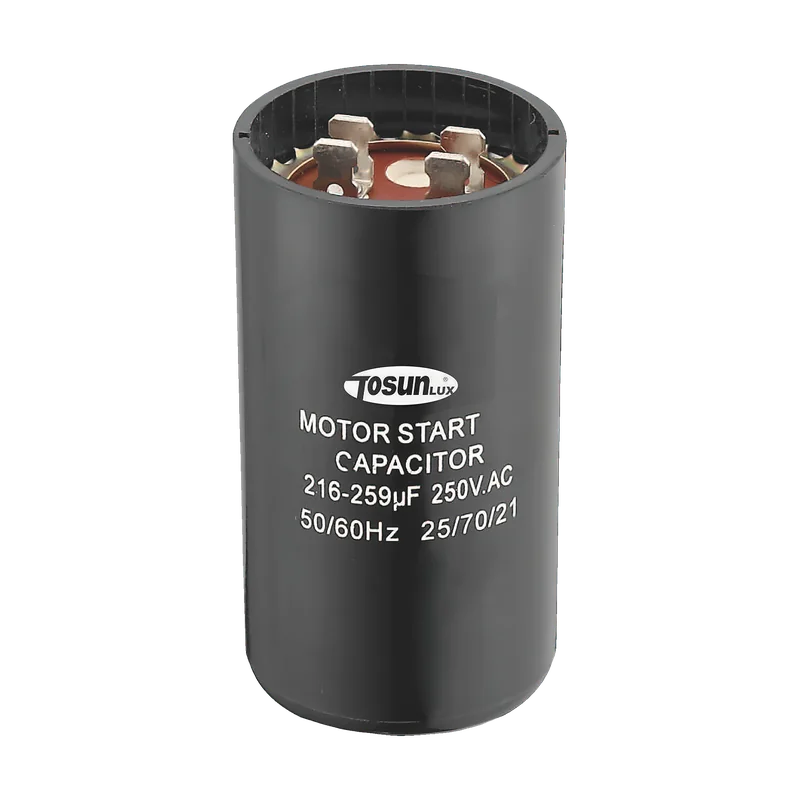

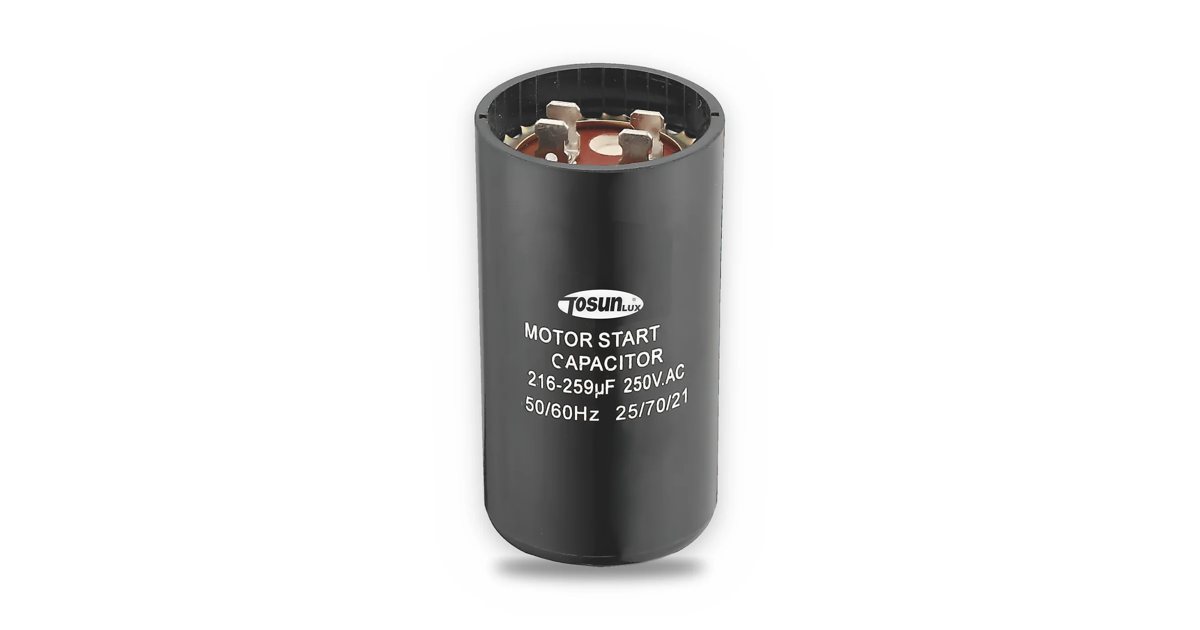

Condensateur de démarrage TOSUNLUX CD60-A

Série · Condensateur de démarrage · CD60-A

Condensateurs de démarrage moteur CD60-A

Name: Condensateurs de démarrage moteur CD60-A
Brand: TOSUNLUX

21 à 995 µF · 220 – 250 V AC

21–995 µF

Condensateurs électrolytiques TOSUNLUX (Tosun) CD60-A pour courant alternatif : ils fournissent le couple nécessaire au démarrage des moteurs monophasés et aux usages intermittents. Boîtier cylindrique noir, sortie par cosses.

21–995 µFCapacité

220–250 V~Tension

−10…+60 °CTempérature

Fiche technique PDF

Sélecteur de références

21 références

Ø × H


21 – 25 µF	220 – 250 V AC	36 × 70 mm
30 – 36 µF	220 – 250 V AC	—
43 – 52 µF	220 – 250 V AC	36 × 70 mm
53 – 64 µF	220 – 250 V AC	36 × 70 mm
72 – 88 µF	220 – 250 V AC	—
108 – 130 µF	220 – 250 V AC	36 × 70 mm
130 – 156 µF	220 – 250 V AC	36 × 70 mm
161 – 193 µF	220 – 250 V AC	46 × 85 mm
189 – 227 µF	220 – 250 V AC	46 × 85 mm
216 – 259 µF	220 – 250 V AC	46 × 85 mm
223 – 280 µF	220 – 250 V AC	—
243 – 292 µF	220 – 250 V AC	46 × 85 mm
270 – 324 µF	220 – 250 V AC	46 × 85 mm
324 – 389 µF	220 – 250 V AC	46 × 85 mm
378 – 454 µF	220 – 250 V AC	46 × 85 mm
430 – 515 µF	220 – 250 V AC	—
540 – 648 µF	220 – 250 V AC	46 × 85 mm
645 – 774 µF	220 – 250 V AC	46 × 111 mm
720 – 850 µF	220 – 250 V AC	—
800 – 960 µF	220 – 250 V AC	—
829 – 995 µF	220 – 250 V AC	46 × 111 mm

Aussi recherché sous : CD60 · CD60-A

Caractéristiques techniques

Électrique
Type	Condensateur électrolytique pour courant alternatif
Tension assignée	220 – 250 V AC
Fréquence	50 / 60 Hz
Tolérance sur la capacité	−10 % à +20 %
Tenue en tension	1,25 Ur pendant 2 s entre bornes · 2 000 V AC pendant 10 s entre borne et boîtier
Courant assigné	I = 2π f C U : 1,6 A (21 µF) → 75 A (995 µF) sous 240 V, 50 Hz, service intermittent
Usage	Démarrage des moteurs · service intermittent

Mécanique
Boîtier	Ø 36 × 70 · Ø 46 × 85 · Ø 46 × 111 mm selon la capacité
Montage	Fixation par collier

Environnement
Température de service	−10 °C à +60 °C

¹ Valeur d'une série équivalente, à confirmer à la commande.

Documentation

TypeLangueFormat
Fiche techniqueCondensateurs de démarrage moteur CD60-AFRPDF · 326 koTélécharger
Fiche techniqueمكثفات إقلاع المحركات CD60-AARPDF · 267 koTélécharger
Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
