Série · Condensateur permanent · TCP-2

Condensateurs permanents moteur TCP-2

Name: Condensateurs permanents moteur TCP-2
Brand: TOSUNLUX

2,5 à 100 µF · 450 V et 250 V · cosses ou fils

2,5–100 µF · EN 60252

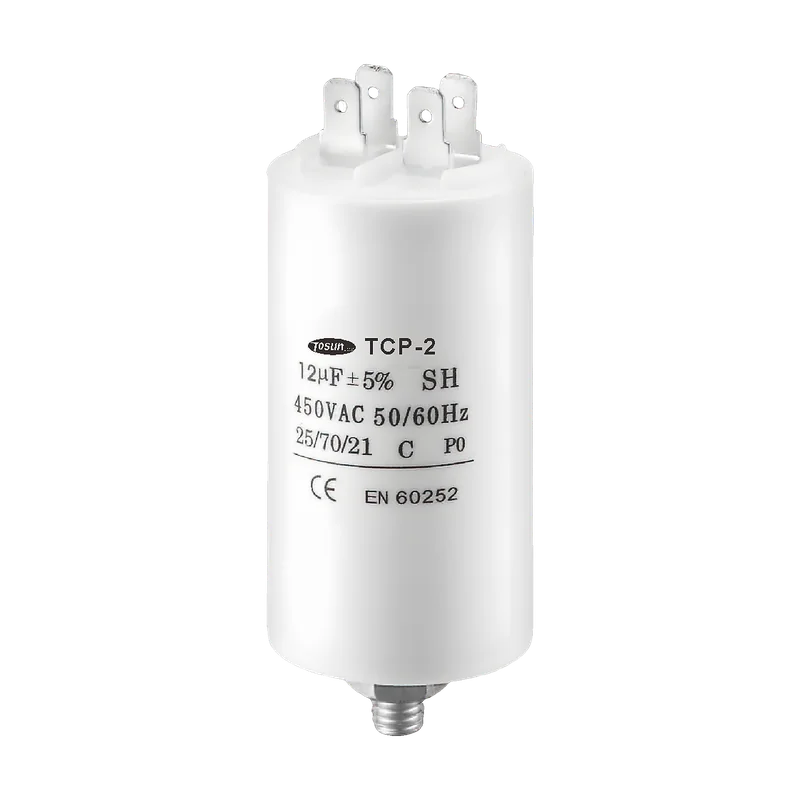

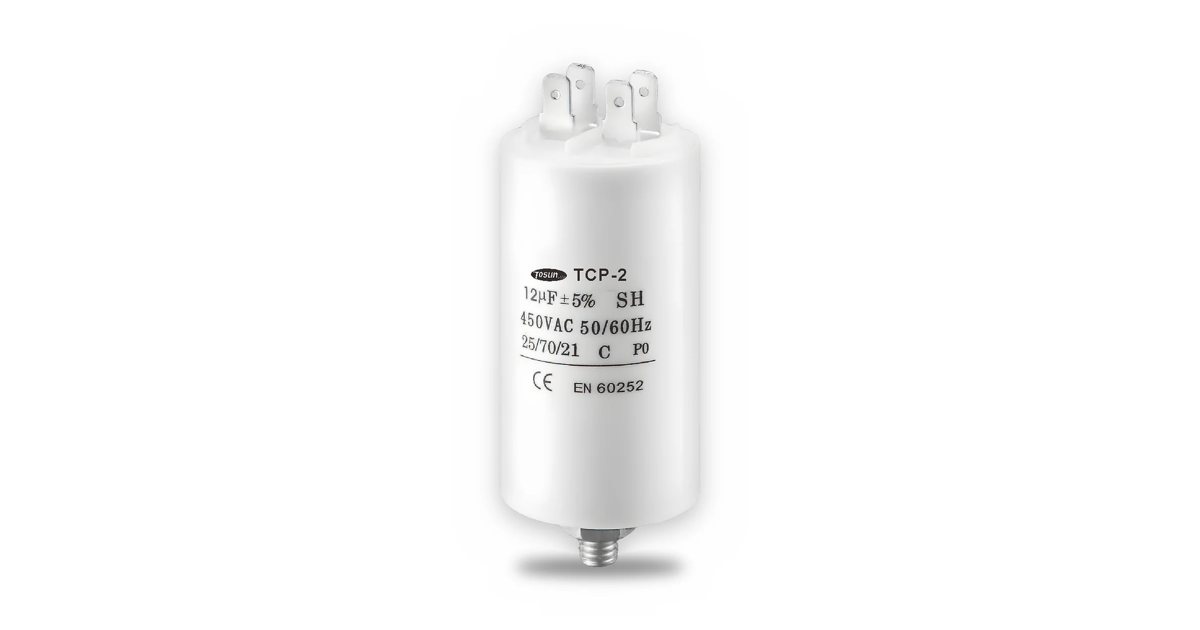

Condensateurs TOSUNLUX (Tosun) TCP-2 à film polypropylène métallisé auto-cicatrisant pour le démarrage et la marche des moteurs monophasés 50/60 Hz : pompes, machines de nettoyage, lave-linge, électroménager. Boîtier plastique rond à goujon M8, sortie par cosses ou par fils.

EN 60252

2,5–100 µFCapacité

250 / 450 V~Tension

−25…+70 °CTempérature

Fiche technique PDF

Sélecteur de références

20 références

Ø × H · 450 VØ × H · 250 V


2,5 µF	Oui	—	—	30 × 57 mm	—
4 µF	Oui	—	Oui	30 × 57 mm	—
6 µF	Oui	—	Oui	30 × 57 mm	—
8 µF	Oui	Oui	Oui	35 × 65 mm	30 × 57 mm
10 µF	Oui	Oui	Oui	35 × 65 mm	30 × 57 mm
12 µF	Oui	Oui	Oui	35 × 65 mm	35 × 65 mm
14 µF	Oui	Oui	Oui	40 × 70 mm	35 × 65 mm
16 µF	Oui	Oui	Oui	40 × 70 mm	35 × 65 mm
20 µF	Oui	Oui	Oui	40 × 70 mm	35 × 65 mm
25 µF	Oui	Oui	—	40 × 95 mm	40 × 70 mm
30 µF	Oui	Oui	Oui	40 × 95 mm	40 × 70 mm
35 µF	Oui	Oui	Oui	45 × 95 mm	40 × 70 mm
40 µF	Oui	Oui	Oui	45 × 95 mm	40 × 70 mm
45 µF	Oui	Oui	Oui	50 × 106 mm	45 × 95 mm
50 µF	Oui	Oui	Oui	50 × 106 mm	45 × 95 mm
60 µF	Oui	Oui	Oui	50 × 106 mm	45 × 95 mm
70 µF	Oui	Oui	Oui	50 × 116 mm	50 × 106 mm
80 µF	Oui	Oui	Oui	55 × 120 mm	50 × 106 mm
90 µF	Oui	Oui	Oui	55 × 120 mm	50 × 106 mm
100 µF	Oui	Oui	Oui	55 × 120 mm	50 × 106 mm

Version « 220 V » : tension assignée 250 V AC.

Aussi recherché sous : TCP-2 · TCP2 · 4UF · 6UF · 8UF · 10UF · 12UF · 14UF · 16UF · 20UF · 25UF · 30UF

Caractéristiques techniques

Électrique
Type	Condensateur permanent à film polypropylène métallisé
Tension assignée	250 V AC · 450 V AC
Fréquence	50 / 60 Hz
Tolérance sur la capacité	± 5 % · ± 10 %
Facteur de dissipation	tan δ ≤ 0,002 (100 Hz, 20 °C)
Tenue en tension	2 Un pendant 2 s entre électrodes · 2 000 V AC pendant 2 s entre électrode et boîtier
Courant assigné	I = 2π f C U : 0,14 A par µF sous 450 V, 50 Hz
Usage	Démarrage et marche des moteurs monophasés
Propriété	Auto-cicatrisant

Mécanique
Boîtier	Plastique rond · fond à goujon M8 × 12
Sorties	Cosses ou fils
Montage	Goujon M8 au fond du boîtier

Environnement
Température de service	−25 °C à +70 °C

Conformité
Norme	EN 60252
Marquage du produit	CE · SH · 25/70/21 · C · P0

¹ Valeur d'une série équivalente, à confirmer à la commande.
