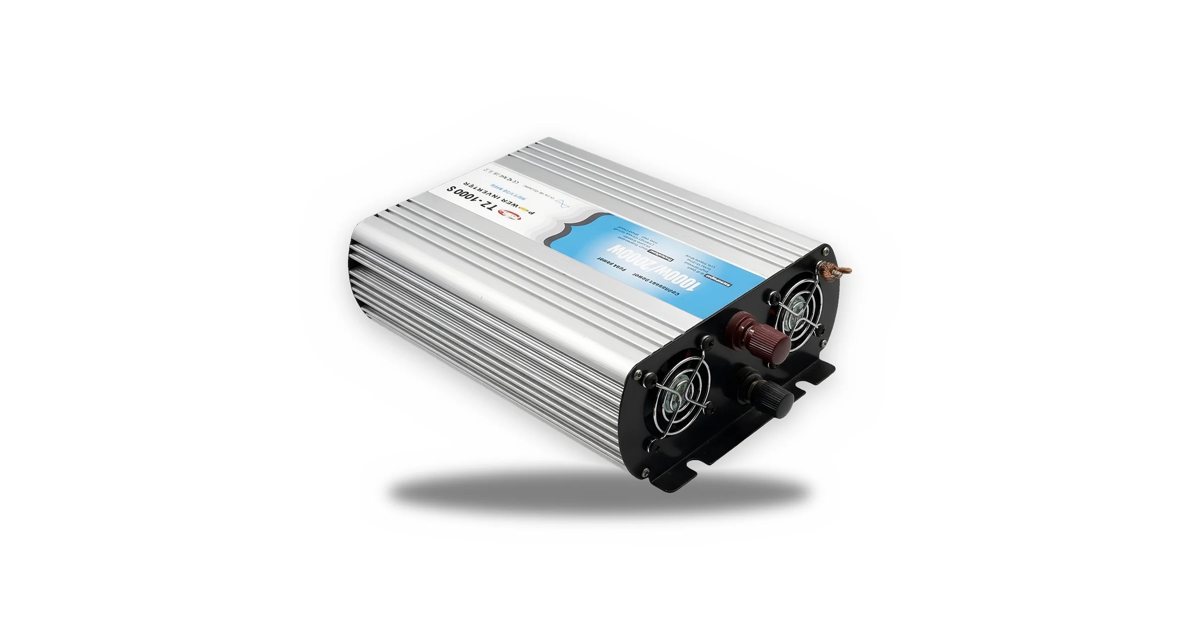

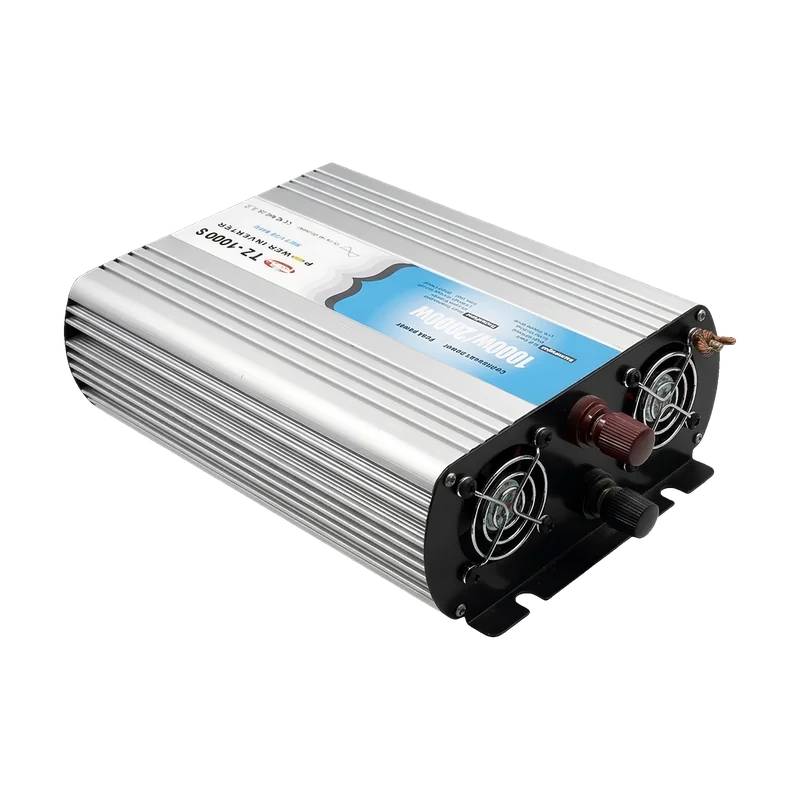

Convertisseur TOSUNLUX TZ-1000S sinus pur

Série · Convertisseur · TZ

Convertisseurs DC/AC TZ · sinus pur & modifié

Name: Convertisseurs DC/AC TZ · sinus pur & modifié
Brand: TOSUNLUX

TZ-500S → TZ-3000S (sinus pur) · TZ-600M → TZ-3000M (sinus modifié) · 12 / 24 V

500–3 000 VA · IEC 62109-1

Convertisseurs TOSUNLUX (Tosun) 12 V ou 24 V continu vers 220 / 230 / 240 V alternatif, en onde sinusoïdale pure (TZ-S) pour les appareils sensibles, ou modifiée (TZ-M, 2e génération). Rendement supérieur à 90 %, ventilation pilotée, protections contre la surcharge, la surchauffe, le court-circuit en sortie et les sous/surtensions d'entrée. De 500 à 3 000 VA au catalogue FAPELEC.

IEC 62109-1

500–3 000 VAPuissance

12 / 24 VBatterie

> 90 %Rendement

Fiche technique PDF

Sélecteur de références

20 références

Modèle TOSUNOndeBatteriePuissance continuePuissance de pointeCourant à vide


TZ-500S	Sinus pur	12 V	500 VA	1 000 VA	< 0,5 A
TZ-500S	Sinus pur	24 V	500 VA	1 000 VA	< 0,5 A
TZ-600S	Sinus pur	12 V	600 VA	1 200 VA	< 0,5 A
TZ-600S	Sinus pur	24 V	600 VA	1 200 VA	< 0,5 A
TZ-1000S	Sinus pur	12 V	1 000 VA	2 000 VA	< 0,8 A
TZ-1000S	Sinus pur	24 V	1 000 VA	2 000 VA	< 0,8 A
TZ-1500S	Sinus pur	12 V	1 500 VA	3 000 VA	< 0,8 A
TZ-1500S	Sinus pur	24 V	1 500 VA	3 000 VA	< 0,8 A
TZ-2000S	Sinus pur	12 V	2 000 VA	4 000 VA	< 1,1 A
TZ-2000S	Sinus pur	24 V	2 000 VA	4 000 VA	< 1,1 A
TZ-3000S	Sinus pur	12 V	3 000 VA	6 000 VA	< 2,5 A
TZ-3000S	Sinus pur	24 V	3 000 VA	6 000 VA	< 2,5 A
TZ-600M	Sinus modifié	12 V	600 VA	1 200 VA	< 0,5 A
TZ-600M	Sinus modifié	24 V	600 VA	1 200 VA	< 0,5 A

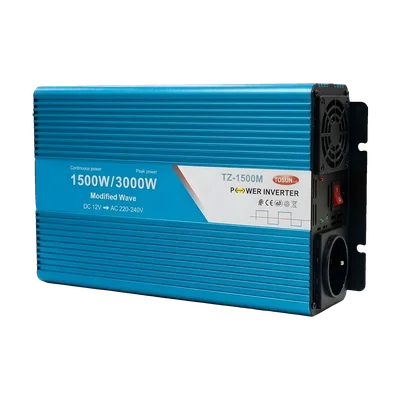

TZ-1500M	Sinus modifié	12 V	1 500 VA	3 000 VA	< 0,8 A
TZ-1500M	Sinus modifié	24 V	1 500 VA	3 000 VA	< 0,8 A
TZ-2000M	Sinus modifié	12 V	2 000 VA	4 000 VA	< 1,1 A
TZ-2000M	Sinus modifié	24 V	2 000 VA	4 000 VA	< 1,1 A
TZ-3000M	Sinus modifié	12 V	3 000 VA	6 000 VA	< 2,5 A
TZ-3000M	Sinus modifié	24 V	3 000 VA	6 000 VA	< 2,5 A

Entrée : 10 – 16 V DC (12 V) ou 20 – 33 V DC (24 V). Au-delà de 3 000 W, un onduleur hybride est préférable.

Aussi recherché sous : TZ-500S · TZ-1000S · TZ-2000S · TZ-3000S · TZ-2000M · TZ-500W · TZ-600S · TZ-1500S · TZ-600M · TZ-1500M · TZ-3000M

Caractéristiques techniques

Électrique
Tension d'entrée	12 V (10 – 16 V) · 24 V (20 – 33 V) DC
Tension de sortie	220 / 230 / 240 V AC
Fréquence	50 ou 60 Hz
Forme d'onde	Sinus pur (S) · sinus modifié (M)
Rendement	> 90 %
Régulation de tension AC	3 %
Type	Convertisseur DC/AC autonome (onduleur de bord)
Alarme tension basse	10,5 V ± 0,5 (12 V) · 21 V ± 1 (24 V)
Coupure tension basse	10 V ± 0,5 (12 V) · 20 V ± 1 (24 V)
Protections	Surcharge · surchauffe · court-circuit sortie · sous/surtension d'entrée
Raccordement DC	Câbles à pinces ou adaptateur allume-cigare

Mécanique
Montage	Boîtier aluminium ventilé · pose horizontale

Conformité
Norme / marquage	CE · IEC 62109-1

¹ Valeur d'une série équivalente, à confirmer à la commande.
² Valeur normative : CE · IEC 62109-1.

Documentation

TypeLangueFormat
Fiche techniqueConvertisseurs DC/AC TZ · sinus pur & modifiéFRPDF · 433 koTélécharger
Fiche techniqueمحولات DC/AC TZ · موجة جيبية نقية ومعدلةARPDF · 352 koTélécharger
Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
