Régulateurs de charge solaires PWM & MPPT
PV2420 → PV2460 (PWM) · SPT 24 15 / 20 / 30 A (MPPT)
15–60 A · IEC 62109-1

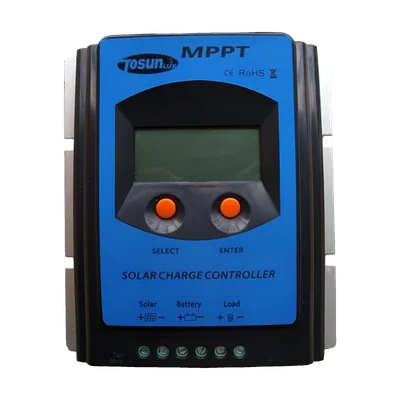

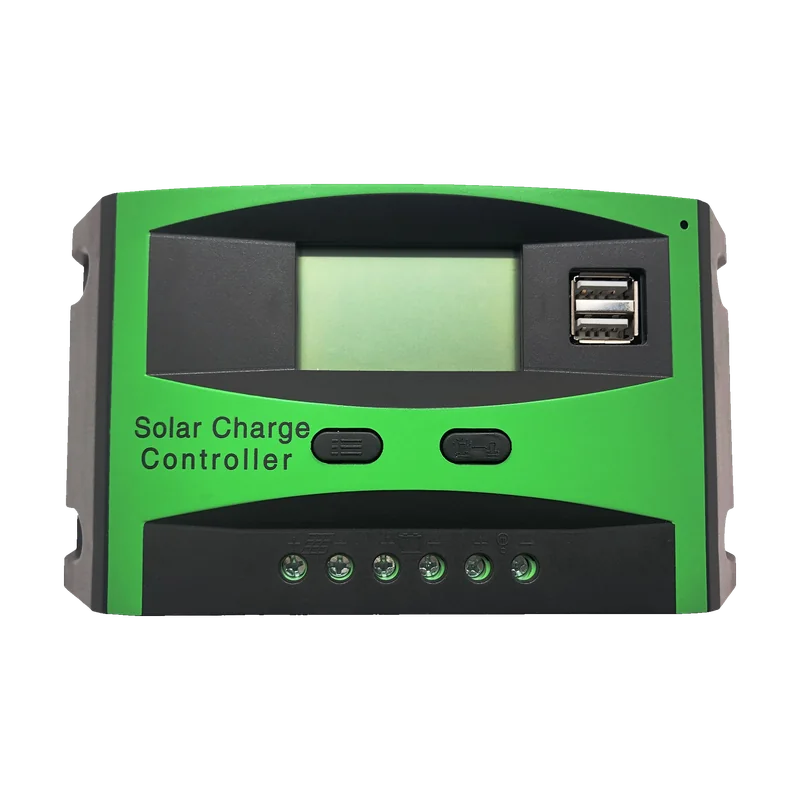

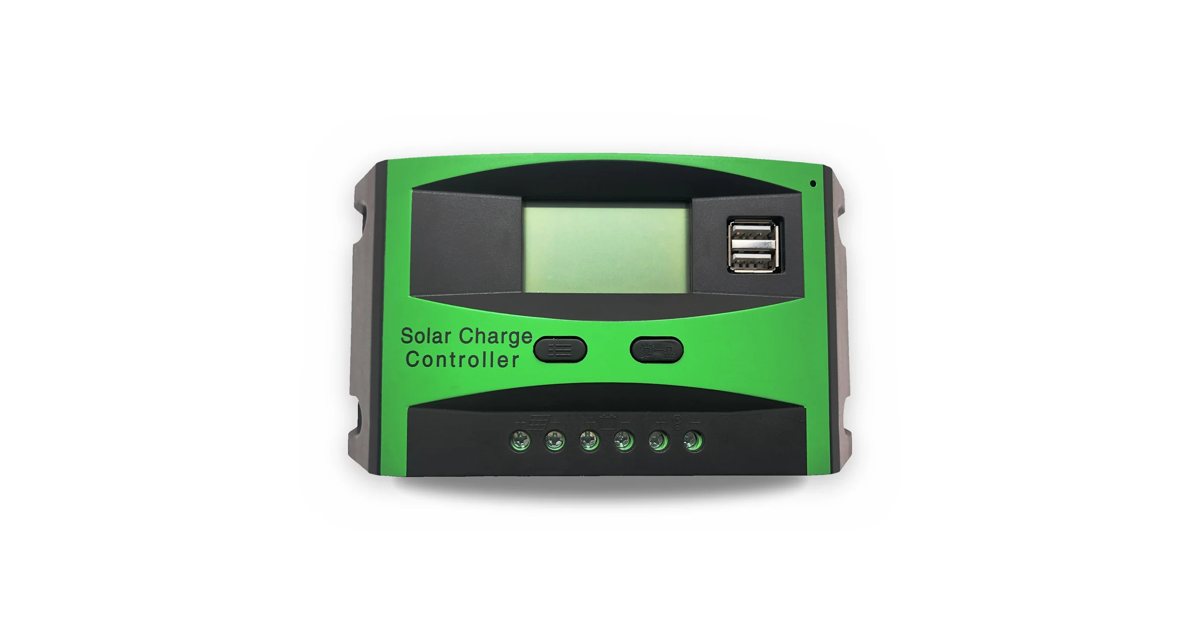

Régulateurs de charge TOSUNLUX (Tosun) pour systèmes solaires autonomes 12 / 24 V : modèles PWM PV24 de 15 à 60 A avec écran LCD, protections contre l'inversion de polarité, la surtension batterie et la surintensité, et modèles MPPT SPT (suivi du point de puissance maximale) de 15 à 30 A pour exploiter au mieux la puissance des panneaux.
Régulateurs de charge solaires PWM & MPPT — TOSUNLUX Marocfapelec.maSélecteur de références
8 référencesAucune référence ne correspond à ces filtres.
Puissance PV max. MPPT : SPT-15A 576 W / 12 V · 1 152 W / 24 V · SPT-20A 780 / 1 560 W · SPT-30A 1 170 / 2 340 W.
Aussi recherché sous : PV2420 · PV2430 · PV2450 · PV2460
Caractéristiques techniques
| Tension système | 12 / 24 V (détection automatique MPPT) |
|---|---|
| Courant de charge = décharge | 15 – 60 A |
| Tension PV max. (PWM) | 55 V |
| Tension PV circuit ouvert max. (MPPT) | 100 V (T° min.) · 92 V à 25 °C |
| Autoconsommation | ≤ 12 mA (PWM) · ≤ 20 mA (MPPT 12 V) |
| Type | Régulateur de charge PWM et MPPT1 |
| Tension de coupure basse (LVD, PWM) | 11,0 V réglable 9 – 12 V (×2 en 24 V) |
| Tension de floating (PWM) | 13,8 V réglable 13 – 15 V (×2 en 24 V) |
| Protection surtension batterie | 16,5 V (×2 en 24 V) |
| Protections | Inversion de polarité · surintensité de charge |
| Montage | Mural, 4 vis1 |
|---|
| Compensation de température | −24 mV/°C (PWM, 12 V) · −3 mV/°C/2 V (MPPT) |
|---|---|
| Indice de protection (PWM) | IP32 |
| Température de service (PWM) | −20 … +55 °C |
| Norme / marquage | IEC 62109-12 |
|---|
- 1 Valeur d'une série équivalente, à confirmer à la commande.
- 2 Valeur normative : IEC 62109-1.
Documentation
- Fiche techniqueRégulateurs de charge solaires PWM & MPPTFRPDF · 385 koTélécharger
- Fiche techniqueمنظمات الشحن الشمسية PWM و MPPTARPDF · 320 koTélécharger
- Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
Tous les documents de la série dans le centre de documentation
