FAPELEC · TOSUNLUXFiche technique — Chargeur mural pour voiture électrique 22 kWfapelec.ma/produits/maison-batiment/chargeur-voiture-electrique/ · 22/10/2026
Série · Borne de recharge · 22 kW
Chargeur mural pour voiture électrique 22 kW — TOSUNLUX Marocfapelec.ma

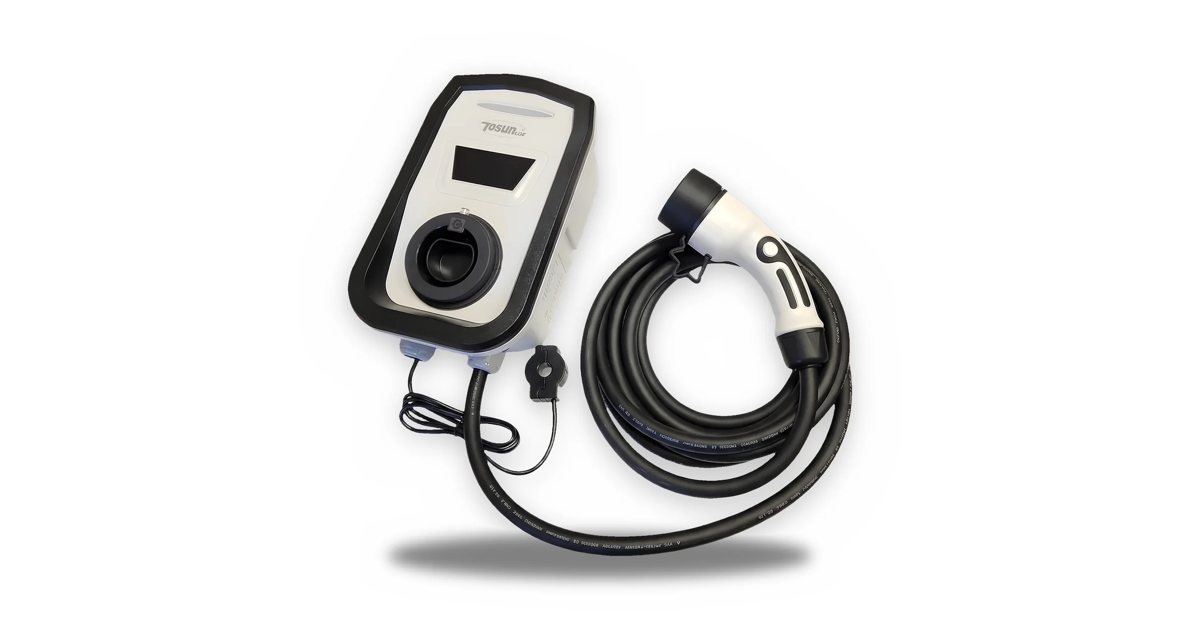

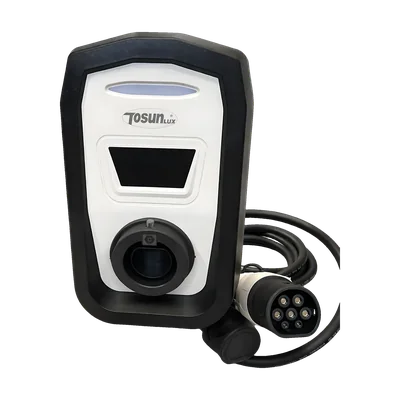

Chargeur mural pour voiture électrique 22 kW
Jusqu'à 22 kW · triphasé 400 V · IP55
IEC 61851-1
Borne de recharge murale TOSUNLUX (Tosun) pour voitures électriques, à installer au garage, dans une villa, un parking d'entreprise ou d'hôtel : jusqu'à 22 kW en triphasé 400 V, courant de charge réglable de 10 à 32 A, boîtier IP55 pour l'intérieur comme l'extérieur, écran de suivi et câble de charge avec prise de véhicule.
IEC 61851-1IEC 62196-2
22 kWPuissance
Triphasé 400 VRéseau
IP55Protection
Chargeur mural pour voiture électrique 22 kW — TOSUNLUX Marocfapelec.maCaractéristiques techniques
| Puissance de charge | Jusqu'à 22 kW |
|---|---|
| Alimentation | Triphasé 400 V · plage 360 – 440 V |
| Courant de charge | Réglable de 10 à 32 A |
| Courant à 22 kW | 32 A par phase sous 400 V (P = √3 × 400 V × 32 A = 22,2 kW)1 |
| Puissance en monophasé | 7,4 kW sous 230 V à 32 A1 |
| Type | Borne de recharge murale AC, mode 32 |
| Prise de véhicule | Type 2 à 7 contacts |
| Interface | Écran en façade · bandeau lumineux d'état |
| Affichage | Écran « 400V-FAST » et voyants d'état |
| Montage | Mural · support de prise sur la façade |
|---|---|

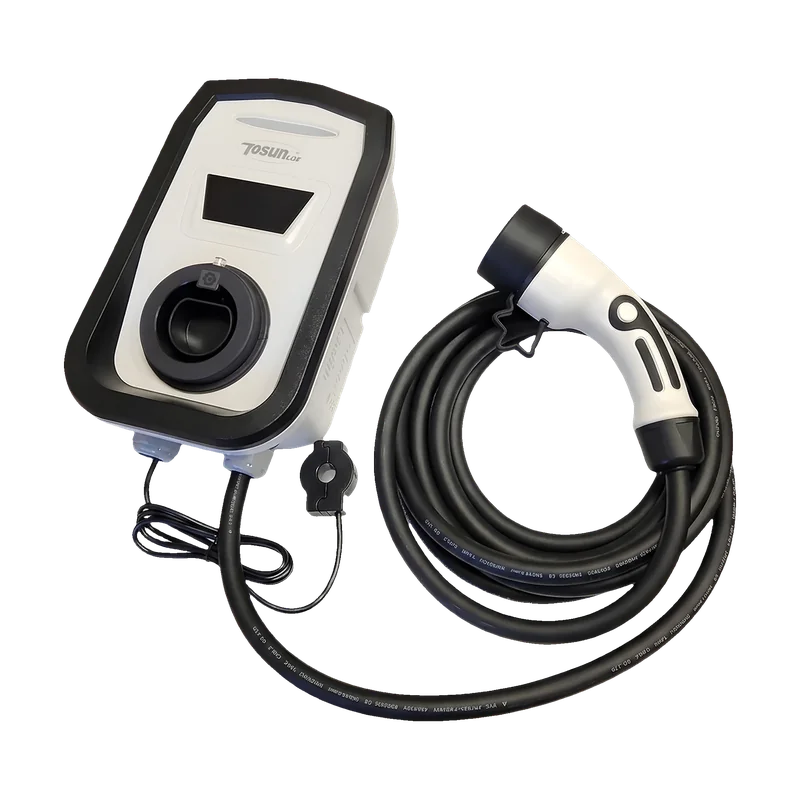

| Câble de charge | 5 m, attaché à la borne2 |
| Indice de protection | IP55 |
|---|
| Fabrication | Sous la supervision de TOSUN (Germany) GmbH |
|---|---|
| Norme / marquage | IEC 61851-1 · IEC 62196-23 |
| Compatibilité | Tous véhicules électriques et hybrides rechargeables à prise Type 2 |
|---|---|
| Temps de charge indicatif | 3 h pour 60 kWh à 22 kW, si le chargeur embarqué du véhicule accepte 22 kW1 |
| Installation | Ligne dédiée triphasée ; interrupteur-sectionneur TOSUN UKP 32 A en amont |
| Protection de la ligne | Disjoncteur 4P 40 A courbe C et différentiel 30 mA type A avec détection 6 mA DC (ou type B), selon IEC 61851-1 et NF C 15-1002 |
| Câble d'alimentation | 5G6 mm² cuivre jusqu'à 30 m (à vérifier selon la chute de tension)2 |
- 1 Valeur calculée : P = √3 U I (tri) · P = U I (mono) · t = E / P (U = 400 V / 230 V, I = 32 A, E = 60 kWh).
- 2 Valeur d'une série équivalente, à confirmer à la commande.
- 3 Valeur normative : IEC 61851-1 · IEC 62196-2.
Documentation
- Fiche techniqueChargeur mural pour voiture électrique 22 kWFRPDF · 380 koTélécharger
- Fiche techniqueشاحن حائطي للسيارات الكهربائية 22 كيلوواطARPDF · 304 koTélécharger
- Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
Tous les documents de la série dans le centre de documentation
