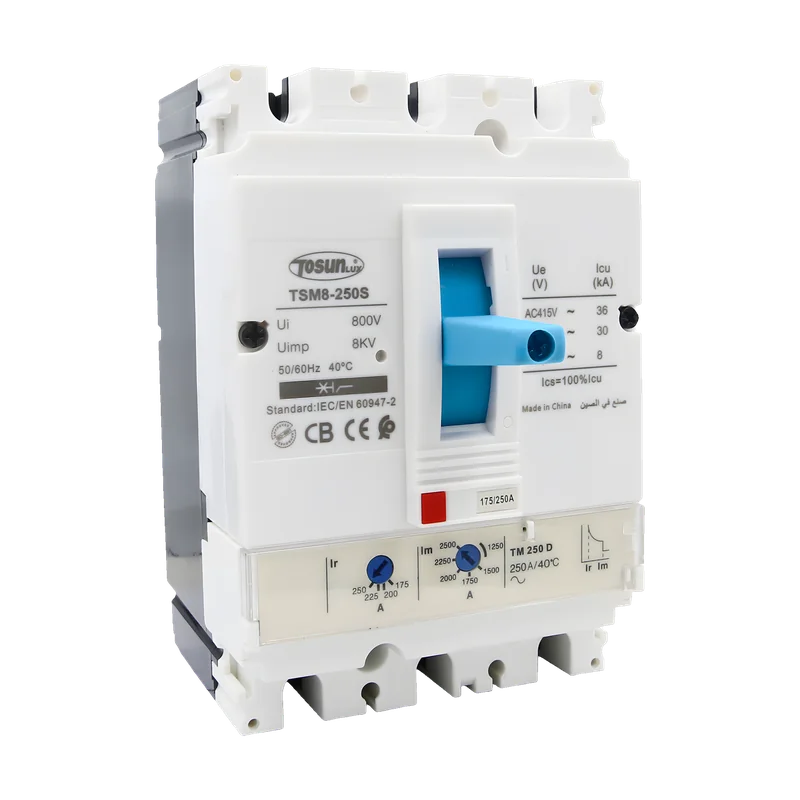

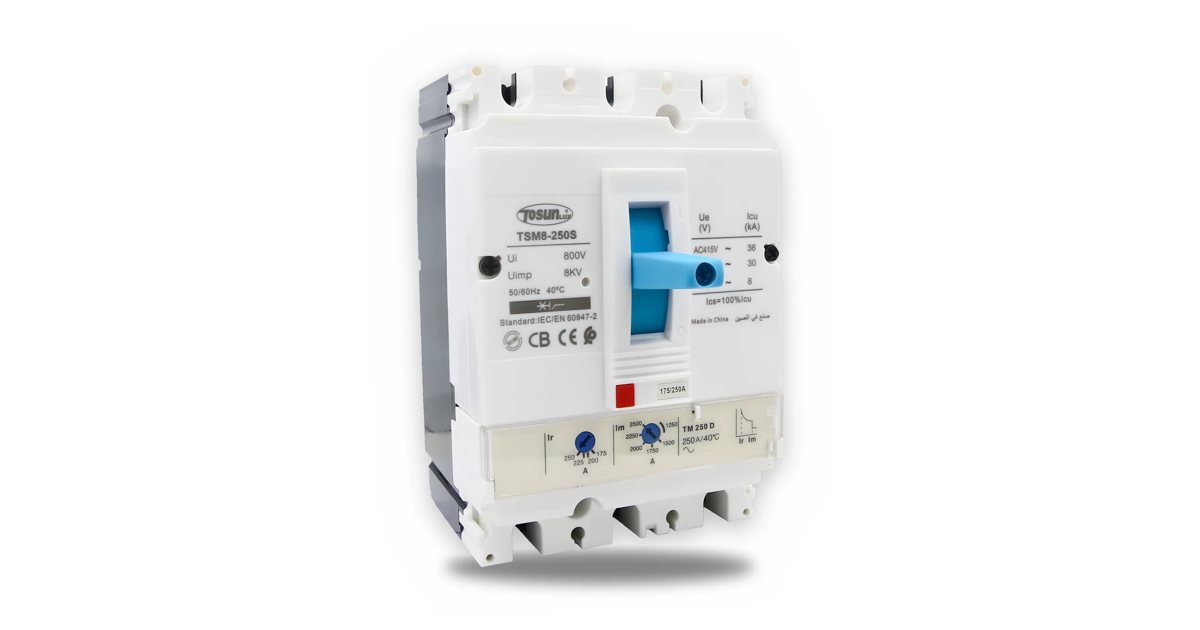

Disjoncteurs boîtier moulé TSM8-160F
TSM8-160F · 4P · 125 A · 160 A · 36 kA
125–160 A · IEC 60947-2
Disjoncteurs compacts à boîtier moulé TOSUNLUX (Tosun) TSM8, version F à déclencheur thermique-magnétique, pour la protection des départs de puissance contre les surcharges et les courts-circuits et la manœuvre peu fréquente de circuits et de moteurs. Au catalogue FAPELEC : TSM8-160F tétrapolaire 125 A et 160 A, pouvoir de coupure 36 kA. Conformes IEC 60947-2.
EN 60947-2IEC 60947-2
125–160 ACourant In
36 kAIcu
IEC 60947-2Norme
Disjoncteurs boîtier moulé TSM8-160F — TOSUNLUX Marocfapelec.maCaractéristiques techniques
| Type | Disjoncteur boîtier moulé (MCCB), version F |
|---|---|
| Cadre | TSM8-160 (63 – 160 A) |
| Pôles | 4P |
| Calibres au catalogue FAPELEC | 125 A · 160 A |
| Pouvoir de coupure Icu = Ics (type F) | 36 kA |
| Tension assignée d'isolement Ui | jusqu'à 800 V |
| Tension assignée d'emploi | jusqu'à 690 V · AC 50/60 Hz |
| Tension assignée de tenue aux chocs Uimp | 8 kV1 |
| Déclencheur | Thermique-magnétique |
| Endurance mécanique | 7 000 manœuvres2 |
|---|---|
| Endurance électrique | 1 000 manœuvres2 |
| Capacité de raccordement | Barres ou cosses jusqu'à 95 mm²3 |
| Couple de serrage | M8 · 10 N·m3 |
| Largeur / modules | 4P : 120 mm · hauteur 155 mm · profondeur 92 mm3 |
| Degré de protection | IP40 face avant · IP20 bornes3 |
|---|---|
| Température ambiante de service | −5 … +40 °C4 |
| Norme | IEC 60947-2 |
|---|---|
| Organisme | Intertek |
- 1 Valeur normative : IEC 60947-1, tableau H.1 : réseau 230/400 V → 4 kV (cat. II/III modulaire), 6 kV (cat. III), 8 kV (cat. IV, Ue 690 V).
- 2 Valeur normative : IEC 60947-2, tableau 8 (100 A < In ≤ 315 A).
- 3 Valeur d'une série équivalente, à confirmer à la commande.
- 4 Valeur normative : IEC 60947-1 §7.1.1 / IEC 60898-1 §7.1 : conditions normales de service −5 … +40 °C.
