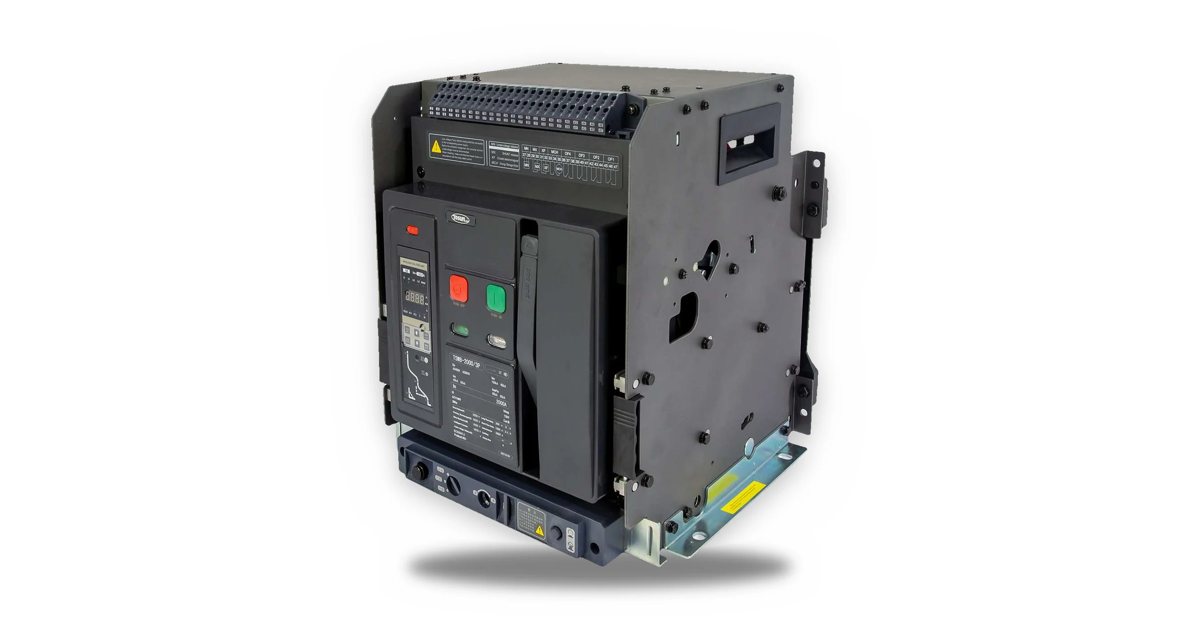

Disjoncteurs intelligents TSW8-2000

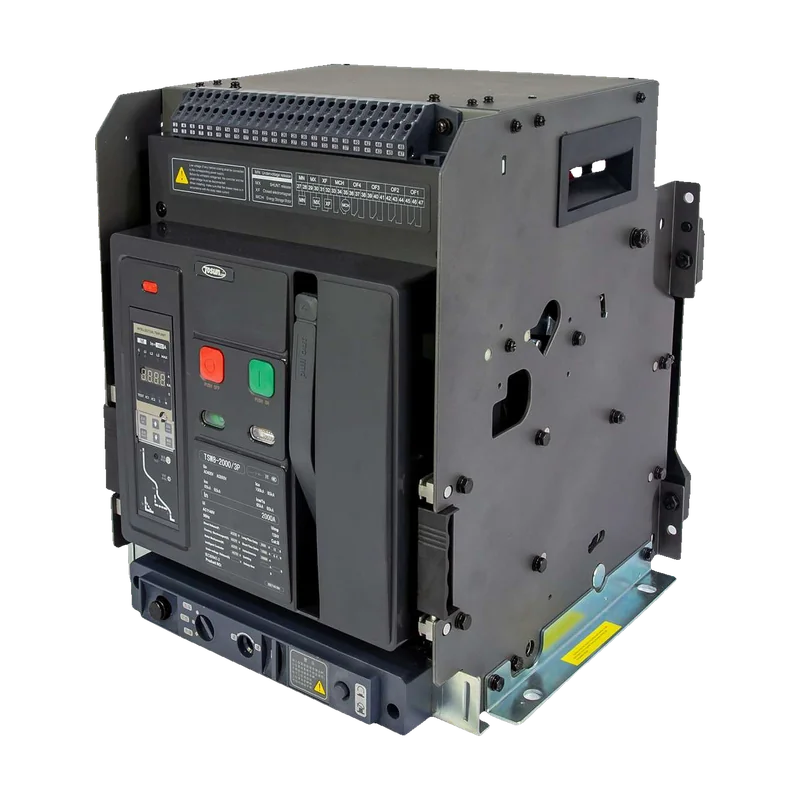

TSW8-2000 · 4P · 1 600 A · 2 000 A · débrochable
1 600–2 000 A · IEC 60947-1
Disjoncteurs ouverts intelligents TOSUNLUX (Tosun) TSW8 pour la distribution de l'énergie et la protection des circuits et des sources contre les surcharges, sous-tensions, courts-circuits et défauts à la terre, avec protection sélective par déclencheur électronique. Au catalogue FAPELEC : TSW8-2000 tétrapolaire, version débrochable (tiroir), 1 600 A et 2 000 A. Conformes IEC 60947-2.
EN 60947-1EN 60947-2IEC 60947-1IEC 60947-2
1 600–2 000 ACourant In
65 kAIcu 400 V
IEC 60947-2Norme
Disjoncteurs intelligents TSW8-2000 — TOSUNLUX Marocfapelec.maCaractéristiques techniques
| Type | Disjoncteur ouvert intelligent (ACB) |
|---|---|
| Courant assigné du cadre Inm | 2 000 A |
| Calibres In du cadre | 630 · 800 · 1 000 · 1 250 · 1 600 · 2 000 A |
| Tension assignée | 400 V · 690 V · AC 50/60 Hz |
| Pouvoir de coupure ultime Icu | 65 kA (400 V) · 50 kA (690 V) |
| Pouvoir de coupure de service Ics | 50 kA (400 V) · 40 kA (690 V) |
| Courant du pôle neutre | 100 % In |
| Temps propre de fermeture / coupure | ≤ 30 ms |
| Tension assignée d'emploi Ue | 400 / 690 V AC1 |
| Tension assignée d'isolement Ui | 1 000 V1 |
| Tension assignée de tenue aux chocs Uimp | 12 kV2 |
| Déclencheur électronique | Standard (M) · communicant (H) |
| Endurance électrique | 1 500 manœuvres |
|---|---|
| Endurance mécanique | 5 000 manœuvres |
| Exécution | Fixe ou débrochable — débrochable au catalogue FAPELEC |
| Capacité de raccordement | Barres cuivre, prises arrière horizontales ou verticales1 |
| Couple de serrage | M12 · 70 N·m1 |
| Largeur / modules | 4P débrochable : 435 × 402 × 380 mm1 |
| Degré de protection | IP30 face avant · IP54 avec cadre de porte1 |
|---|---|
| Température ambiante de service | −5 … +40 °C3 |
| Norme | IEC 60947-2 |
|---|---|
| Organisme | Bureau Veritas |
- 1 Valeur d'une série équivalente, à confirmer à la commande.
- 2 Valeur normative : IEC 60947-1, tableau H.1 : réseau 230/400 V → 4 kV (cat. II/III modulaire), 6 kV (cat. III), 8 kV (cat. IV, Ue 690 V).
- 3 Valeur normative : IEC 60947-1 §7.1.1 / IEC 60898-1 §7.1 : conditions normales de service −5 … +40 °C.
