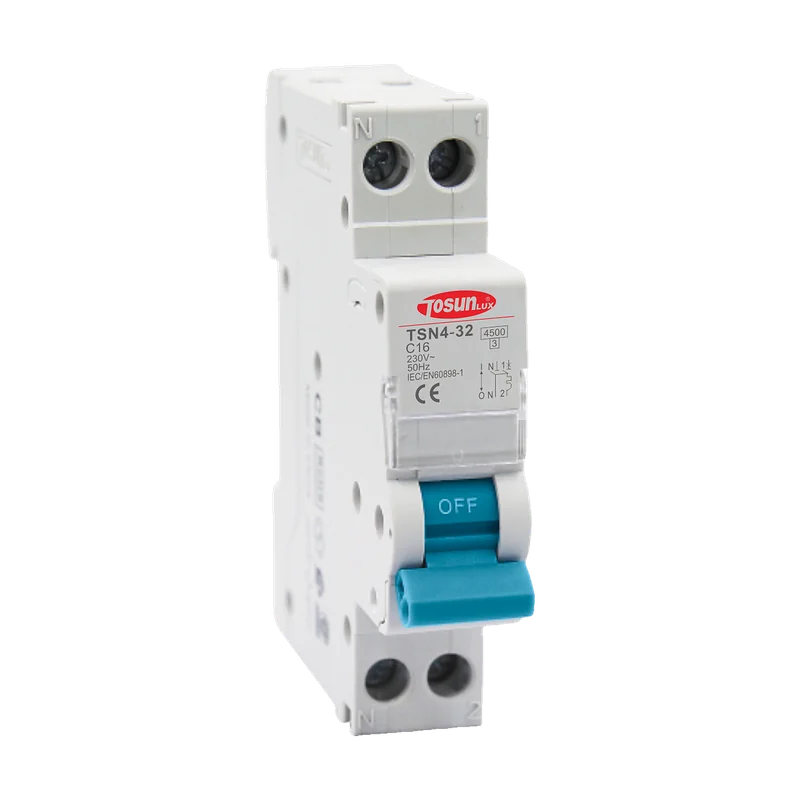

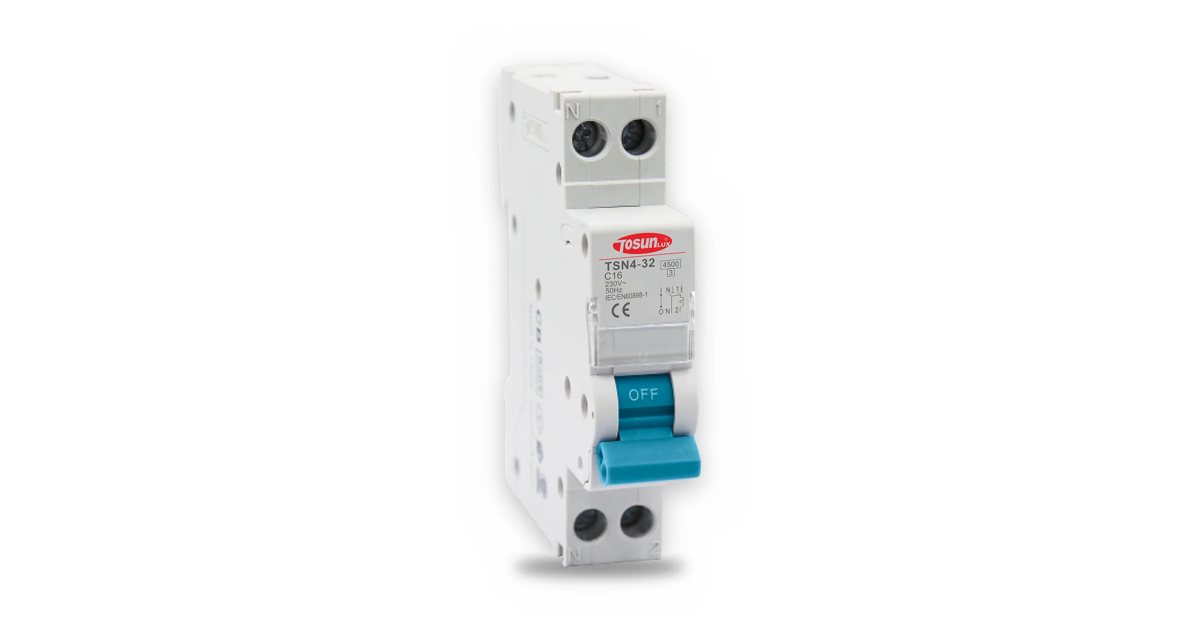

Disjoncteurs phase + neutre TSN4-32
TSN4-32 · 1P+N · 16 A · 32 A · 1 module
16–32 A · IEC 60898-1
Disjoncteurs modulaires phase + neutre TOSUNLUX (Tosun) sur un seul module de 17,8 mm : la phase et le neutre protégés et coupés dans un même appareil, idéal en tableau résidentiel et petit tertiaire. Deux calibres au catalogue FAPELEC : 16 A et 32 A, 230/240 V. Conformes IEC/EN 60898-1.
EN 60898-1IEC 60898-1
16 / 32 ACourant In
1P+NPôles
IEC 60898-1Norme
Disjoncteurs phase + neutre TSN4-32 16–32 A — TOSUNLUX Marocfapelec.maCaractéristiques techniques
| Type | Disjoncteur modulaire phase + neutre magnéto-thermique |
|---|---|
| Pôles | 1P+N |
| Calibres au catalogue FAPELEC | 16 A · 32 A |
| Tension assignée d'emploi | 230/240 V~ |
| Tension d'isolement Ui | 415 V~ |
| Tenue aux chocs Uimp | 4 000 V |
| Courbes TOSUN | B · C · D |
| Pouvoir de coupure Icn | 4 500 A1 |
| Endurance mécanique | 10 000 cycles |
|---|---|
| Endurance électrique | 4 000 cycles |
| Largeur | 17,8 mm (1 module) |
| Raccordement | 1 – 16 mm² · peigne |
| Couple de serrage | M4 · 2 N·m |
| Hauteur × profondeur | 83 × 74 mm |
| Indice de protection | IP20 · IP40 en coffret modulaire |
|---|---|
| Température ambiante de service | −5 … +40 °C |
| Degré de pollution | 2 |
| Norme | IEC/EN 60898-1 |
|---|---|
| Directive | RoHS UE |
- 1 Valeur d'une série équivalente, à confirmer à la commande.
Documentation
- Fiche techniqueDisjoncteurs phase + neutre TSN4-32FRPDF · 310 koTélécharger
- Fiche techniqueقواطع طور + محايد TSN4-32ARPDF · 246 koTélécharger
- Certificat · Attestation de conformité CEBureau Veritas LCIE · 1966AS12PPP33690 · EN 60898-1:2019ENWebP · 145 koTélécharger
- Certificat · Certificat d'essai CB (IECEE)LCIE (Bureau Veritas) · FR_710676 · IEC 60898-1:2015ENWebP · 124 koTélécharger
- Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
Tous les documents de la série dans le centre de documentation
