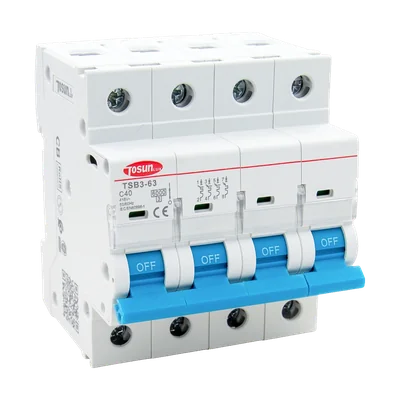

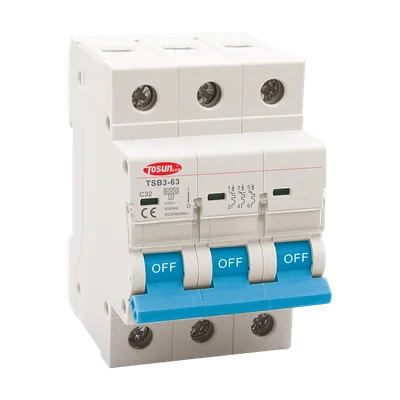

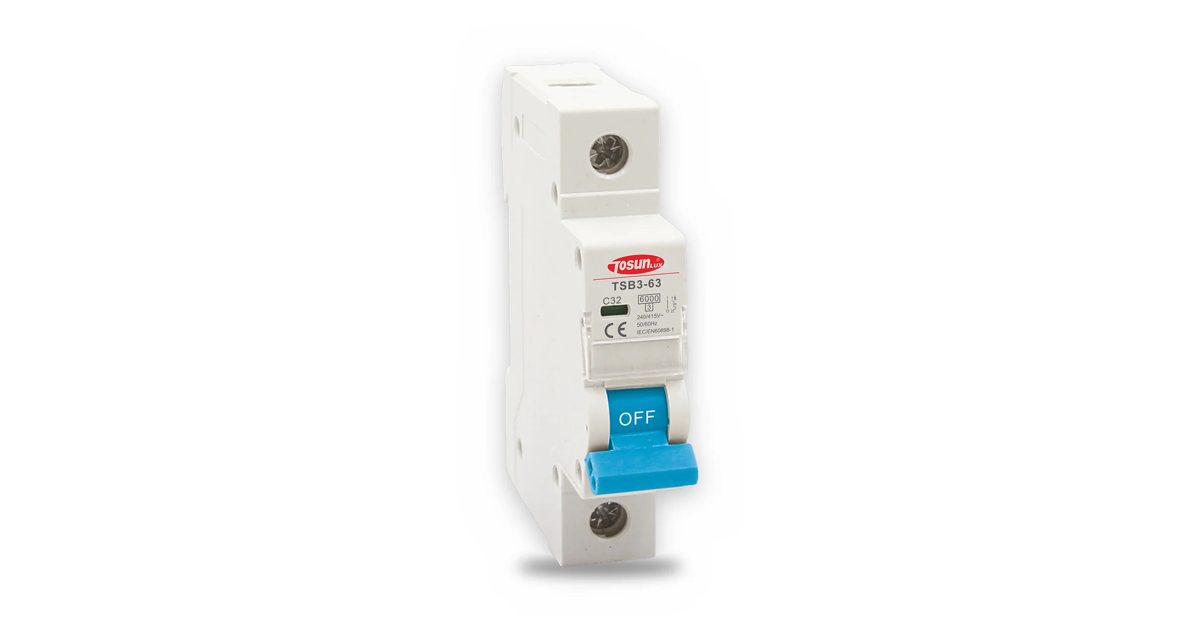

Disjoncteurs modulaires TSB3-63
TSB3-63 · 1P / 2P / 3P / 4P · 10–63 A · 6 / 4,5 kA
IEC 60898-1
Disjoncteurs modulaires magnéto-thermiques TOSUNLUX (Tosun) TSB3-63 pour la protection des circuits contre les surcharges et les courts-circuits, en résidentiel, tertiaire et industrie. Pouvoir de coupure 6 kA jusqu'à 40 A (4,5 kA à 50-63 A), 1 à 4 pôles, montage rail DIN. Seize références au catalogue FAPELEC, de 10 à 63 A. Conformes IEC 60898-1.
Disjoncteurs modulaires TSB3-63 10–63 A — TOSUNLUX Marocfapelec.maSélecteur de références
16 référencesAucune référence ne correspond à ces filtres.
Courbe de déclenchement B, C ou D, à préciser à la commande.
Aussi recherché sous : TSB3-63 · TSB3
Tableaux de choix
Tableau de sélection
| 1P | 10 | 240/415 V~ | 6 | 17,8 | |
| 1P | 16 | 240/415 V~ | 6 | 17,8 | |
| 1P | 20 | 240/415 V~ | 6 | 17,8 | |
| 1P | 32 | 240/415 V~ | 6 | 17,8 | |
| 2P | 10 | 415 V~ | 6 | 35,6 | |
| 2P | 16 | 415 V~ | 6 | 35,6 | |
| 2P | 25 | 415 V~ | 6 | 35,6 | |
| 2P | 32 | 415 V~ | 6 | 35,6 | |
| 2P | 40 | 415 V~ | 6 | 35,6 | |
| 3P | 40 | 415 V~ | 6 | 53,4 | |
| 3P | 63 | 415 V~ | 4,5 | 53,4 | |
| 4P | 16 | 415 V~ | 6 | 71,2 | |
| 4P | 20 | 415 V~ | 6 | 71,2 | |
| 4P | 32 | 415 V~ | 6 | 71,2 | |
| 4P | 40 | 415 V~ | 6 | 71,2 | |
| 4P | 63 | 415 V~ | 4,5 | 71,2 |
Désignation de commande
Série + nombre de pôles + calibre, courbe B, C ou D à préciser. Exemple : TSB3-63 2P 32A, courbe C.
| Élément | Valeurs |
|---|---|
| Série | TSB3-63 |
| Pôles | 1P · 2P · 3P · 4P |
| Courbe | B (résistif) · C (usage général) · D (moteurs, transformateurs) |
| Calibre | 10 · 16 · 20 · 25 · 32 · 40 · 50 · 63 A |
Encombrement et fixation
| 1P | 17,8 | 1 | 83 | 74 | Rail DIN 35 mm |
|---|---|---|---|---|---|
| 2P | 35,6 | 2 | 83 | 74 | Rail DIN 35 mm |
| 3P | 53,4 | 3 | 83 | 74 | Rail DIN 35 mm |
| 4P | 71,2 | 4 | 83 | 74 | Rail DIN 35 mm |
Largeur 17,8 mm par pôle.
Comparatif des disjoncteurs modulaires
| TSB3-63 | 10 – 63 A | 240/415 V~ | 6 kA · 4,5 kA (50 – 63 A) | 4 kV | 17,8 mm / pôle | Distribution terminale AC, logements et tertiaire |
|---|---|---|---|---|---|---|
| TSN4-32 | 16 · 32 A | 230/240 V~ | 4,5 kA | 4 kV | 17,8 mm (1P+N) | Phase + neutre en 1 module : tableaux compacts |
| TSB5-63DC | 10 – 63 A | 500 – 1 000 V DC | 6 kA | 6 kV | 17,8 mm / pôle | Courant continu : photovoltaïque, batteries |
Schéma de raccordement
Disjoncteur bipolaire en tête d'un circuit monophasé : alimentation par le haut, départ par le bas.
Guide de choix — exemple chiffré
Circuit de prises en 2,5 mm², courant d'emploi 16 A, courant de court-circuit présumé au tableau 4,5 kA. In = 16 A, courbe C (usage général) ; Icn 6 kA ≥ 4,5 kA. Pour couper phase et neutre : TSB3-63 2P 16A, courbe C. Chauffe-eau 3 kW sous 230 V : I = 3 000 / 230 = 13 A, donc calibre 16 A.
Caractéristiques techniques
| Type | Disjoncteur modulaire magnéto-thermique (MCB) |
|---|---|
| Pôles | 1P · 2P · 3P · 4P |
| Calibres au catalogue FAPELEC | 10 – 63 A |
| Tension assignée d'emploi | 1P : 240/415 V~ · 2P, 3P, 4P : 415 V~ |
| Pouvoir de coupure Icn | 6 000 A (10 – 40 A) · 4 500 A (50 – 63 A) |
| Tension d'isolement Ui | 415 V~ |
| Tenue aux chocs Uimp | 4 000 V |
| Courbes TOSUN | B · C · D |
| Endurance mécanique | 10 000 cycles |
|---|---|
| Endurance électrique | 4 000 cycles |
| Raccordement amont / aval | 1 – 25 mm² · peigne |
| Couple de serrage | M5 · 2,5 N·m |
| Largeur | 17,8 mm par pôle |
| Hauteur × profondeur | 83 × 74 mm |
| Indice de protection | IP20 · IP40 en coffret modulaire (IEC 60529) |
|---|---|
| Température ambiante de service | −5 … +40 °C |
| Degré de pollution | 2 (IEC/EN 60898-1) |
| Norme | IEC 60898-1 |
|---|---|
| Directive | RoHS UE |
| Organismes | Bureau Veritas · LCIE · Intertek |
Documentation
- Fiche techniqueDisjoncteurs modulaires TSB3-63FRPDF · 500 koTélécharger
- Fiche techniqueقواطع نمطية TSB3-63ARPDF · 411 koTélécharger
- Certificat · Attestation de conformité CEBureau Veritas LCIE · 1966AS12PPP33690 · EN 60898-1:2019ENWebP · 145 koTélécharger
- Certificat · Certificat d'essai CB (IECEE)LCIE (Bureau Veritas) · FR_710676 · IEC 60898-1:2015ENWebP · 124 koTélécharger
- Certificat · Vérification de conformité CEIntertek · 211200278SHA-V1 · EN 60947-2:2017+A1:2020ENWebP · 185 koTélécharger
- Certificat · Certificat d'essai CB (IECEE)Intertek Semko · SE-107300 · IEC 60947-2:2016+A1ENWebP · 94 koTélécharger
- Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
Tous les documents de la série dans le centre de documentation
Vu en installation
Ce produit apparaît dans ces installations : cliquez sur un repère pour le retrouver.
Questions fréquentes — Disjoncteurs modulaires TSB3-63
Quel est le pouvoir de coupure du TSB3-63 ?
Icn = 6 000 A (6 kA) de 10 à 40 A et 4 500 A (4,5 kA) de 50 à 63 A, selon IEC 60898-1.
Quelle courbe de déclenchement choisir ?
Le TSB3-63 existe en courbe B, C ou D chez TOSUN ; la courbe est à préciser à la commande.
Quels calibres et nombres de pôles ?
Seize références de 10 à 63 A, en 1P, 2P, 3P et 4P, pour montage sur rail DIN (largeur 17,8 mm par pôle).
Le TSB3-63 est-il certifié ?
Oui : attestation de conformité CE selon EN 60898-1:2019, certificat d'essai CB (IECEE) selon IEC 60898-1:2015, et vérifications CE et CB selon EN 60947-2 / IEC 60947-2. Les certificats sont consultables sur la page de la série.
