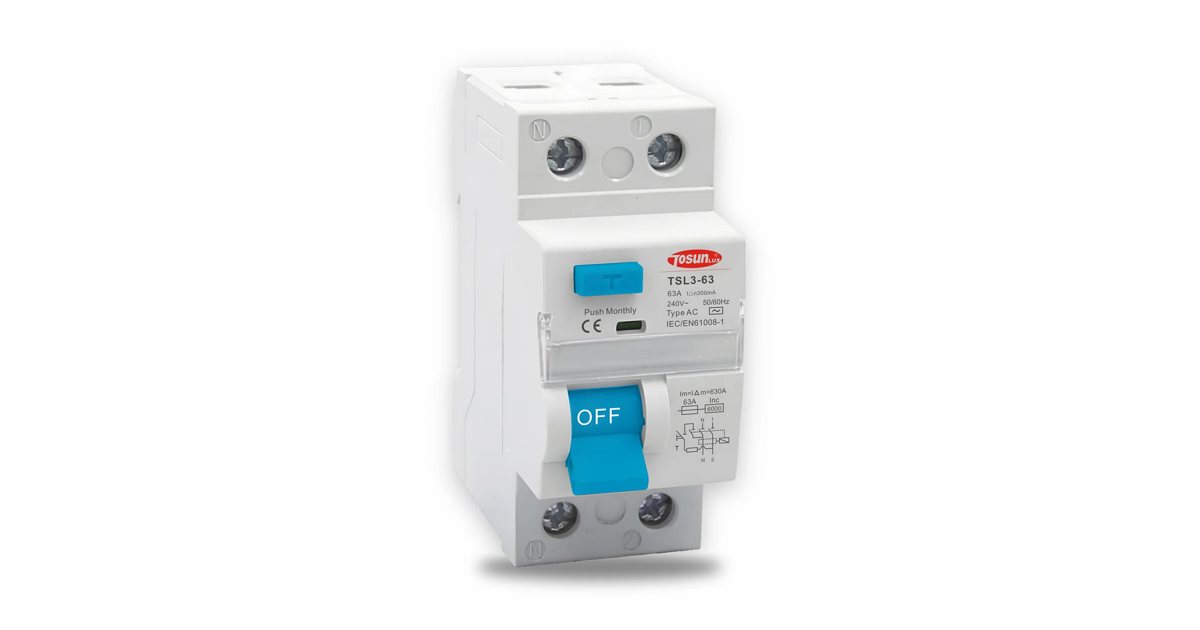

Interrupteurs différentiels TSL3-63
TSL3-63 · 2P / 4P · 25–63 A · 30 / 300 mA
25–63 A · 30/300 mA · IEC 61008-1

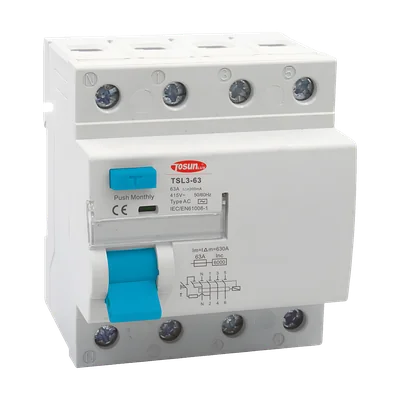

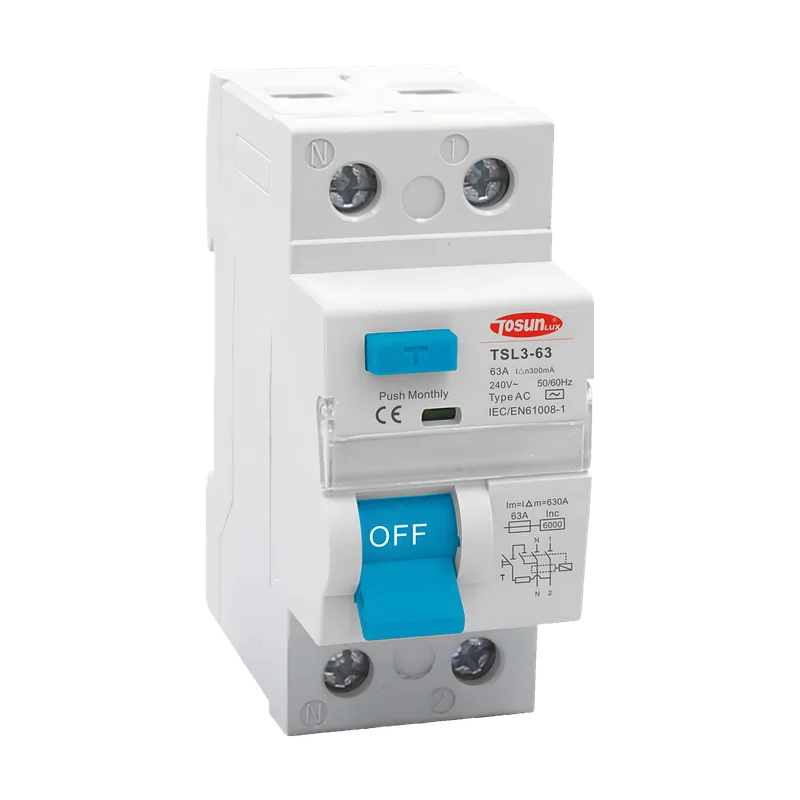

Interrupteurs différentiels TOSUNLUX (Tosun) TSL3-63 pour la protection des personnes contre les contacts indirects (30 mA) et des installations contre les défauts d'isolement (300 mA). Même boîtier et même montage rail DIN que les disjoncteurs modulaires. Douze références au catalogue FAPELEC, en 2 pôles (1P+N) et 4 pôles (3P+N), de 25 à 63 A. Conformes IEC/EN 61008-1.
Interrupteurs différentiels TSL3-63 — TOSUNLUX Marocfapelec.maSélecteur de références
12 référencesAucune référence ne correspond à ces filtres.
2P = 1P+N, 4P = 3P+N. Classe AC ou A à préciser à la commande.
Aussi recherché sous : TSL3-63 · TSL3
Caractéristiques techniques
| Type | Interrupteur différentiel (RCCB), électromagnétique |
|---|---|
| Pôles | 1P+N (2P) · 3P+N (4P) |
| Calibres au catalogue FAPELEC | 25 · 32 · 40 · 63 A |
| Sensibilités IΔn | 30 mA · 300 mA |
| Tension assignée d'emploi | 230/400 V~ · 240/415 V~ |
| Courant conditionnel de court-circuit Inc = IΔc | 6 000 A |
| Tension d'isolement Ui | 415 V |
| Tenue aux chocs Uimp | 4 000 V |
| Pouvoir de fermeture et de coupure Im = IΔm | 500 A (In ≤ 40 A) · 10 In (63 A) |
| Classes TOSUN | AC · A |
| Endurance mécanique | 10 000 cycles |
|---|---|
| Endurance électrique | 4 000 cycles |
| Largeur | 35,6 mm (2P) · 71,2 mm (4P) |
| Hauteur × profondeur | 83 × 73 mm |
| Raccordement | 1 – 25 mm² · peigne |
| Couple de serrage | M5 · 2,5 N·m |
| Indice de protection | IP20 · IP40 en coffret modulaire |
|---|---|
| Température ambiante de service | −5 … +40 °C |
| Norme | IEC/EN 61008-1 |
|---|---|
| Directive | RoHS UE |
| Organismes | Bureau Veritas · LCIE · Intertek |
Documentation
- Fiche techniqueInterrupteurs différentiels TSL3-63FRPDF · 371 koTélécharger
- Fiche techniqueقواطع تفاضلية TSL3-63ARPDF · 316 koTélécharger
- Certificat · Attestation de conformité CEBureau Veritas LCIE · 1966AS07PPP32147 · EN 61008-1:2012+A1+A2+A11+A12 · EN 61008-2-1ENWebP · 145 koTélécharger
- Certificat · Certificat d'essai CB (IECEE)LCIE (Bureau Veritas) · FR_710678 · IEC 61008-1:2010+A1+A2 · IEC 61008-2-1ENWebP · 130 koTélécharger
- Certificat · Vérification de conformité CE — CEMIntertek · 220300203SHA-V1 · EN 61543ENWebP · 174 koTélécharger
- Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
Tous les documents de la série dans le centre de documentation
Questions fréquentes — Interrupteurs différentiels TSL3-63
30 mA ou 300 mA : quelle sensibilité choisir ?
30 mA pour la protection des personnes contre les contacts indirects ; 300 mA pour la protection des installations contre les défauts d'isolement.
Quels calibres et pôles pour le TSL3-63 ?
Douze références en 2 pôles (1P+N) et 4 pôles (3P+N), de 25 à 63 A (25, 32, 40 et 63 A), en 30 ou 300 mA.
Classe AC ou classe A ?
TOSUN propose le TSL3-63 en classe AC et en classe A ; la classe est à préciser à la commande.
Selon quelle norme le TSL3-63 est-il certifié ?
IEC/EN 61008-1 : attestation de conformité CE (EN 61008-1, EN 61008-2-1), certificat d'essai CB (IECEE) IEC 61008-1 et vérification CEM selon EN 61543.
