Relais thermiques TSR2-D
TSR2-D1308 → TSR2-D1322 · TSR2-D3353 → TSR2-D3357 · 2,5–50 A
IEC 60947-4-1

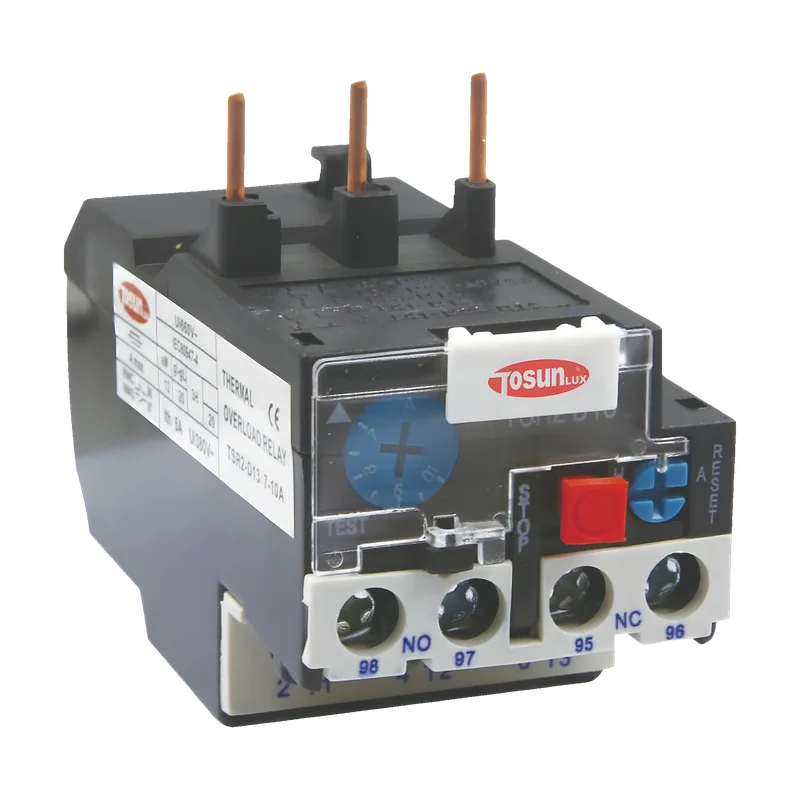

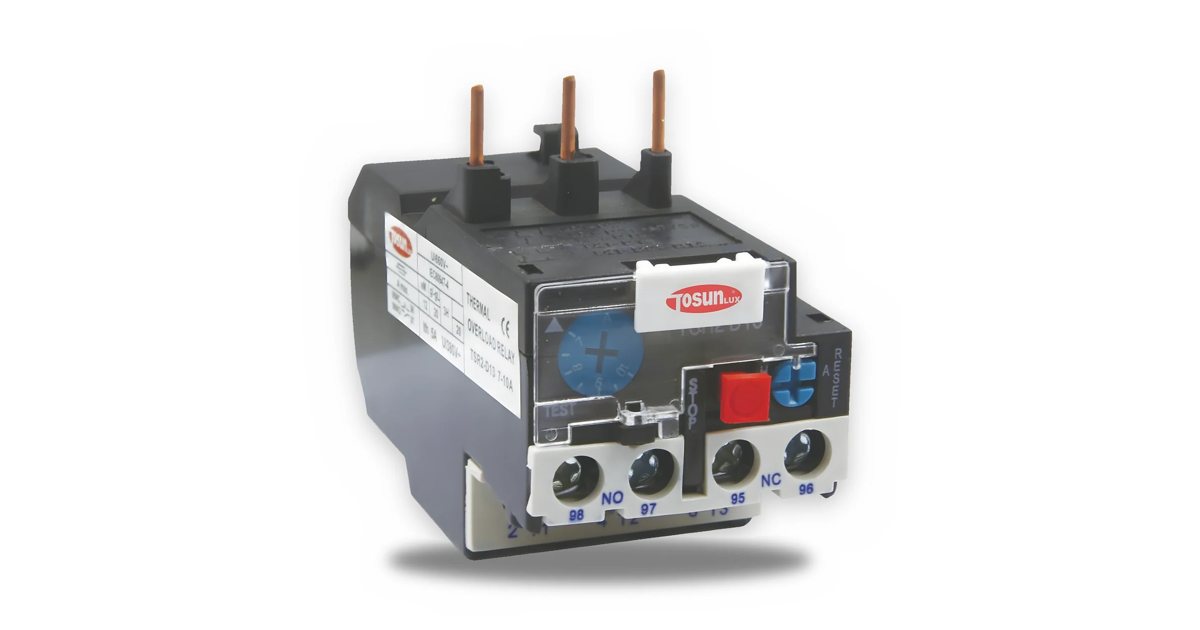

Relais de surcharge thermique TOSUNLUX (Tosun) TSR2-D pour la protection des moteurs contre les surcharges et la marche en monophasé (coupure d'une phase), sur circuits 50/60 Hz, tension d'isolement 660 V. Mécanisme différentiel et compensation en température. S'enfiche directement sous les contacteurs TSC-D et TSC1-D. Dix calibres au catalogue FAPELEC, de 2,5 à 50 A.
Relais thermiques TSR2-D 2,5–50 A — TOSUNLUX Maroc | FAPELECfapelec.maSélecteur de références
10 référencesAucune référence ne correspond à ces filtres.
Encombrement max. : cadre D13 46 × 67 × 95 mm · cadre D33 72 × 83 × 119 mm.
Aussi recherché sous : TSR2 · TSR2-D · LR2 · D13 · D33
Tableaux de choix
Tableau de sélection
| 2,5 – 4 | TSR2-D13 · 25 A | — | |
| 4 – 6 | TSR2-D13 · 25 A | — | |
| 5,5 – 8 | TSR2-D13 · 25 A | TSC1-D09 | |
| 7 – 10 | TSR2-D13 · 25 A | TSC1-D09 | |
| 9 – 13 | TSR2-D13 · 25 A | TSC1-D12 | |
| 12 – 18 | TSR2-D13 · 25 A | TSC1-D18 | |
| 17 – 25 | TSR2-D13 · 25 A | TSC1-D25 | |
| 23 – 32 | TSR2-D33 · 93 A | TSC1-D40 | |
| 30 – 40 | TSR2-D33 · 93 A | TSC1-D40 | |
| 37 – 50 | TSR2-D33 · 93 A | TSC1-D50 |
Caractéristiques techniques
| Type | Relais de surcharge thermique tripolaire |
|---|---|
| Plages de réglage FAPELEC | 2,5 – 50 A (10 calibres) |
| Cadres | TSR2-D13 (25 A) · TSR2-D33 (93 A) |
| Tension assignée d'isolement Ui | 660 V |
| Fréquence | 50 / 60 Hz |
| Fonctions | Surcharge · coupure de phase · compensation en température |
| Montage | Enfichable sur contacteurs TSC-D et TSC1-D |
|---|---|
| Encombrement max. D13 | 46 × 67 × 95 mm |
| Encombrement max. D33 | 72 × 83 × 119 mm |
| Organisme | Intertek |
|---|---|
| Norme (certificats CE et CB) | IEC 60947-4-1 · IEC 60947-5-1 |
Documentation
- Fiche techniqueRelais thermiques TSR2-DFRPDF · 329 koTélécharger
- Fiche techniqueمرحلات حرارية TSR2-DARPDF · 281 koTélécharger
- Certificat · Vérification de conformité CEIntertek · 201202715SHA-V1 · EN IEC 60947-4-1:2019 · EN 60947-5-1:2017ENWebP · 186 koTélécharger
- Certificat · Certificat d'essai CB (IECEE)Intertek Semko · SE-104761 · IEC 60947-4-1:2018 · IEC 60947-5-1:2016ENWebP · 60 koTélécharger
- Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
Tous les documents de la série dans le centre de documentation
