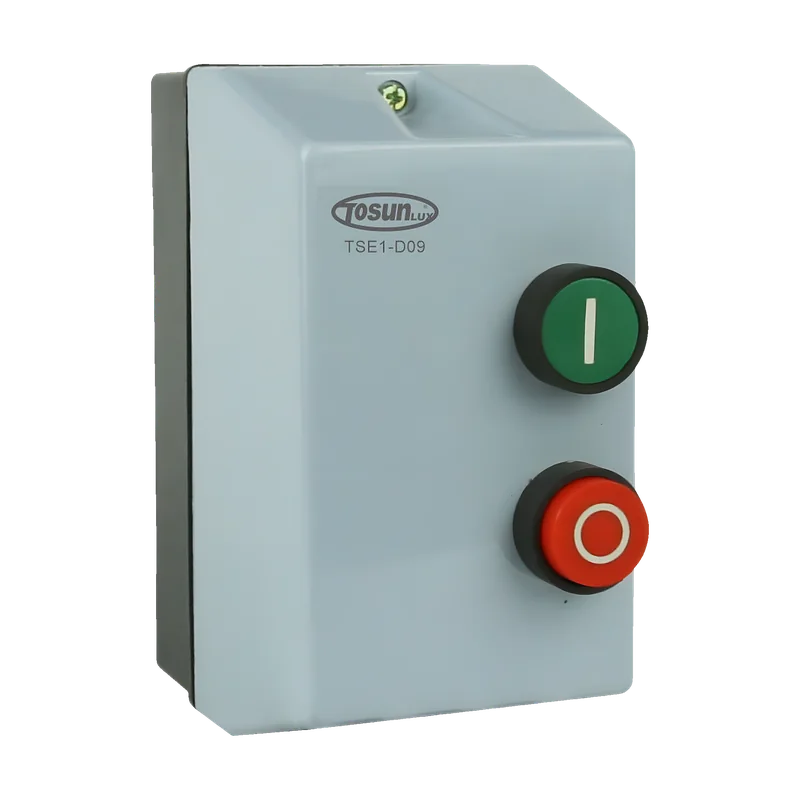

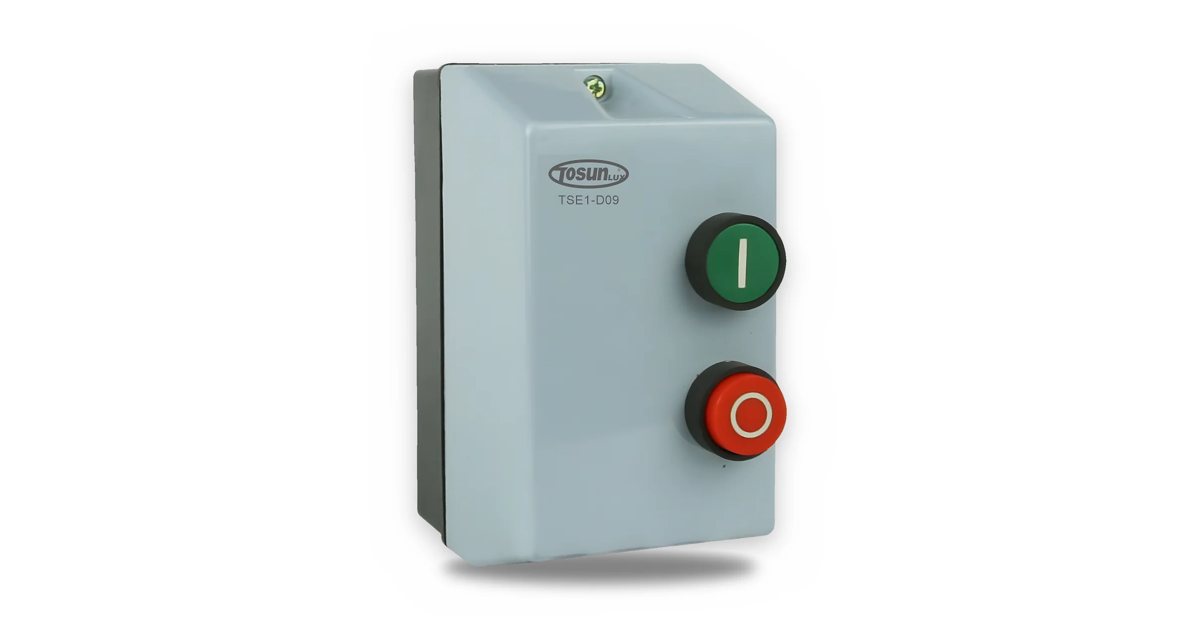

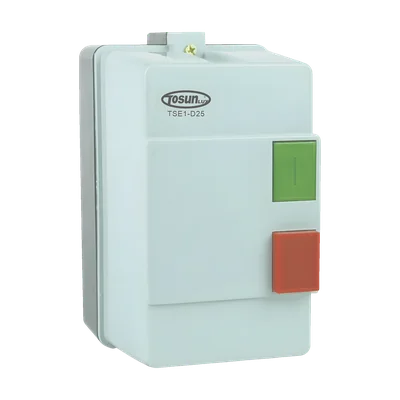

Discontacteurs en coffret TSE1-D
9 à 32 A · bobine 220 V ou 380 V
9–32 A · IEC 60947-4-1
Discontacteurs TOSUNLUX (Tosun) TSE1-D : démarreurs directs en coffret avec boutons marche / arrêt en façade, pour la commande à distance et le démarrage fréquent des moteurs sur réseau 50 / 60 Hz jusqu'à 550 V. À associer au relais thermique TSR2-D adapté au moteur.
Discontacteurs en coffret TSE1-D 9–32 A — TOSUNLUX Marocfapelec.maSélecteur de références
5 référencesAucune référence ne correspond à ces filtres.
Aussi recherché sous : TSE1-D · D09 · D12 · D18 · D25 · D32
Tableaux de choix
Tableau de sélection
| 9 | 4 | TSR2-D1312 · TSR2-D1314 | 5,5 – 8 A · 7 – 10 A | |
| 12 | 5,5 | TSR2-D1316 | 9 – 13 A | |
| 18 | 7,5 | TSR2-D1321 | 12 – 18 A | |
| 25 | 11 | TSR2-D1322 · TSR2-D2353 | 17 – 25 A · 23 – 32 A | |
| 32 | 15 | TSR2-D1353 · TSR2-D2355 | 23 – 32 A · 28 – 36 A |
Configurateur de référence
Choisissez le calibre et la tension de la bobine : la référence complète s'affiche, prête à copier.
Code de commande
Référence complète = référence du contacteur + code de la bobine. Exemple : TSE1-D09 + M7 = TSE1-D09M7, bobine 220 V 50/60 Hz. Bobines standard : 220 V (M7) · 380 V (Q7).
| Tension de bobine (V) | 24 | 42 | 48 | 110 | 220 | 230 | 240 | 380 | 400 | 415 | 440 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 Hz | B5 | D5 | E5 | F5 | M5 | P5 | U5 | Q5 | V5 | N5 | R5 |
| 60 Hz | B6 | D6 | E6 | F6 | M6 | — | U6 | Q6 | — | — | R6 |
| 50/60 Hz | B7 | D7 | E7 | F7 | M7 | P7 | U7 | Q7 | V7 | N7 | R7 |
Caractéristiques techniques
| Type | Discontacteur (démarreur direct) en coffret |
|---|---|
| Tension du réseau | Jusqu'à 550 V · 50 / 60 Hz |
| Puissance AC-3 · 415 V | 4 · 5,5 · 9 · 11 · 15 kW |
| Puissance AC-3 · 440 V | 4 · 5,5 · 9 · 11 · 15 kW |
| Puissance AC-3 · 550 V | 5,5 · 7,5 · 10 · 15 · 18,5 kW |
| Courant assigné d'emploi AC-4 (400 V) | 3,5 A (D09) → 12 A (D32)1 |
| Courant assigné d'emploi AC-1 | 25 A (D09) → 50 A (D32)1 |
| Tension assignée d'isolement Ui | 690 V1 |
| Tension assignée de tenue aux chocs Uimp | 6 kV2 |
| Contacts | 3 pôles + 1 NO d'auto-maintien1 |
| Commande | Boutons marche (I) et arrêt (O) en façade |
| Tensions de bobine TOSUN | 24 · 42 · 48 · 110 · 220 · 230 · 240 · 380/400 · 415 · 440 V — 50/60 Hz |
| Codes de bobine | 220 V : M7 · 380/400 V : Q7 |
| Protection thermique | Relais TSR2-D à choisir selon le moteur |
| Endurance mécanique | 10 × 10⁶ manœuvres1 |
|---|---|
| Endurance électrique AC-3 / AC-4 | AC-3 : 1 × 10⁶ · AC-4 : 0,2 × 10⁶ manœuvres1 |
| Encombrement A × B × C et fixation | 105 × 165 × 115 mm · coffret IP55 · fixation murale 4 vis1 |
| Norme produit | IEC 60947-4-13 |
|---|
- 1 Valeur d'une série équivalente, à confirmer à la commande.
- 2 Valeur normative : IEC 60947-1, tableau H.1 : réseau 230/400 V → 4 kV (cat. II/III modulaire), 6 kV (cat. III), 8 kV (cat. IV, Ue 690 V).
- 3 Valeur normative : IEC 60947-4-1.
Documentation
- Fiche techniqueDiscontacteurs en coffret TSE1-DFRPDF · 394 koTélécharger
- Fiche techniqueبادئات تشغيل المحركات داخل علبة TSE1-DARPDF · 314 koTélécharger
- Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
Tous les documents de la série dans le centre de documentation
