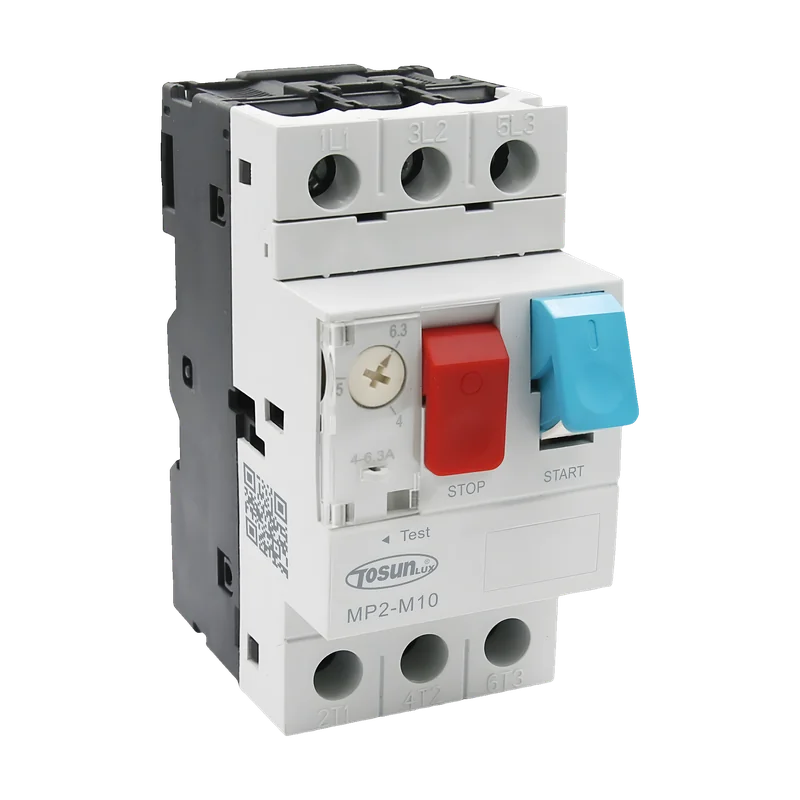

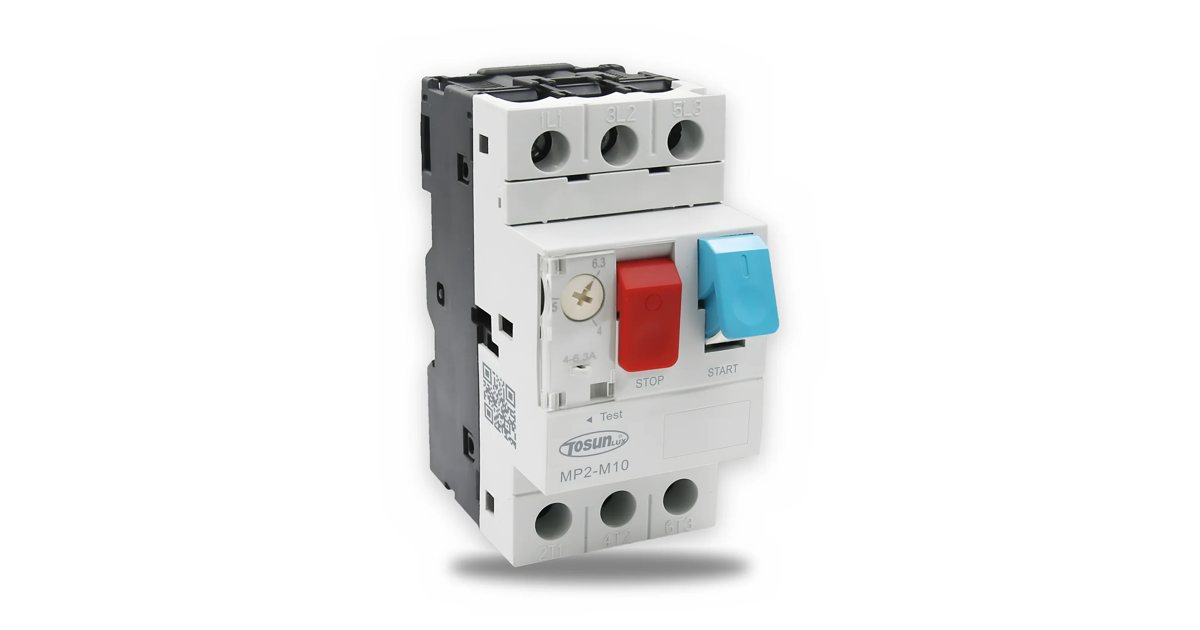

Disjoncteurs-moteurs MP2 · MP3

Name: Disjoncteurs-moteurs MP2 · MP3
Brand: TOSUNLUX

MP2-M05 → MP2-M32 · MP3-M40 · 0,63–40 A

IEC 60947-2

Disjoncteurs de protection moteur TOSUNLUX (Tosun) MP2 et MP3 : protection contre les surcharges (thermique réglable) et les courts-circuits (magnétique) des moteurs en AC 50/60 Hz jusqu'à 660 V, utilisables en démarreur direct sous charge AC-3. Boutons marche / arrêt en façade. Douze calibres au catalogue FAPELEC, de 0,63 à 40 A, et contact auxiliaire MP2-AE11.

EN 60947-2IEC 60947-2IEC 60947-4-1

0,63–40 ARéglage

≤ 18,5 kWMoteur 400 V

660 VUe max

Fiche technique PDF

Sélecteur de références

13 références

Plage de réglageDéclenchement magnétiqueMoteur AC-3 400 VMoteur AC-3 230 V


0,63 – 1 A	13 A	—	—
1 – 1,6 A	22,5 A	0,37 kW	—
1,6 – 2,5 A	33,5 A	0,75 kW	0,37 kW
2,5 – 4 A	51 A	1,5 kW	0,75 kW
4 – 6,3 A	78 A	2,2 kW	1,1 kW
6 – 10 A	138 A	4 kW	2,2 kW
9 – 14 A	170 A	5,5 kW	3 kW
13 – 18 A	223 A	7,5 kW	4 kW
17 – 23 A	327 A	11 kW	5,5 kW
20 – 25 A	327 A	11 kW	5,5 kW
24 – 32 A	416 A	15 kW	7,5 kW
25 – 40 A	480 A	18,5 kW	11 kW
—	—	—	—

Puissances moteur triphasé 50/60 Hz en catégorie AC-3.

Aussi recherché sous : MP2-AE11 · MP2 · MP3 · GV2 · M05 · M06 · M07 · M08 · M10 · M14 · M16 · M20

Caractéristiques techniques

Électrique
Type	Disjoncteur de protection moteur (magnéto-thermique)
Tension d'emploi max.	660 V AC 50/60 Hz
Plages au catalogue FAPELEC	0,63 – 40 A (12 calibres)
Pôles	3P
Courant assigné In	1 à 40 A selon la plage de réglage
Tension assignée d'isolement Ui	690 V
Tension assignée de tenue aux chocs Uimp	6 kV
Protection	Surcharge (réglable) · court-circuit (magnétique)
Pouvoir de coupure Icu (400 V)	100 kA (≤ 10 A) · 15 kA (14 – 32 A) · 10 kA (40 A)
Pouvoir de coupure de service Ics	100 % Icu (≤ 10 A) · 50 % Icu (≥ 14 A)
Commande	Boutons marche / arrêt en façade
Contacts auxiliaires TOSUN	AE11 / AE20 frontal · AN11 / AN20 latéral · AD défaut
Déclencheurs TOSUN	À manque de tension AU · à émission AS

Mécanique
Largeur × hauteur MP2	44,5 × 89 mm
Capacité de raccordement	1 – 6 mm²
Couple de serrage	1,7 N·m
Endurance mécanique	100 000 manœuvres
Endurance électrique	100 000 manœuvres (AC-3)

Environnement
Température ambiante de service	−20 … +60 °C

Conformité
Organismes	Intertek · UKCA
Norme MP2 (certificats CE et CB)	IEC 60947-2 · IEC 60947-4-1

¹ Valeur d'une série équivalente, à confirmer à la commande.
² Valeur normative : IEC 60947-1, tableau H.1 : réseau 230/400 V → 4 kV (cat. II/III modulaire), 6 kV (cat. III), 8 kV (cat. IV, Ue 690 V).
