Boîtes à boutons pendantes TAC-A
2 · 4 · 8 boutons · avec ou sans arrêt d'urgence
2 à 8 boutons · IEC 60947-5-1

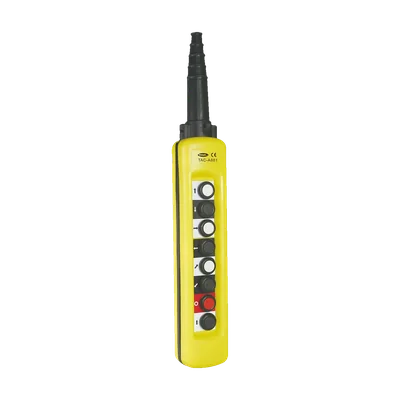

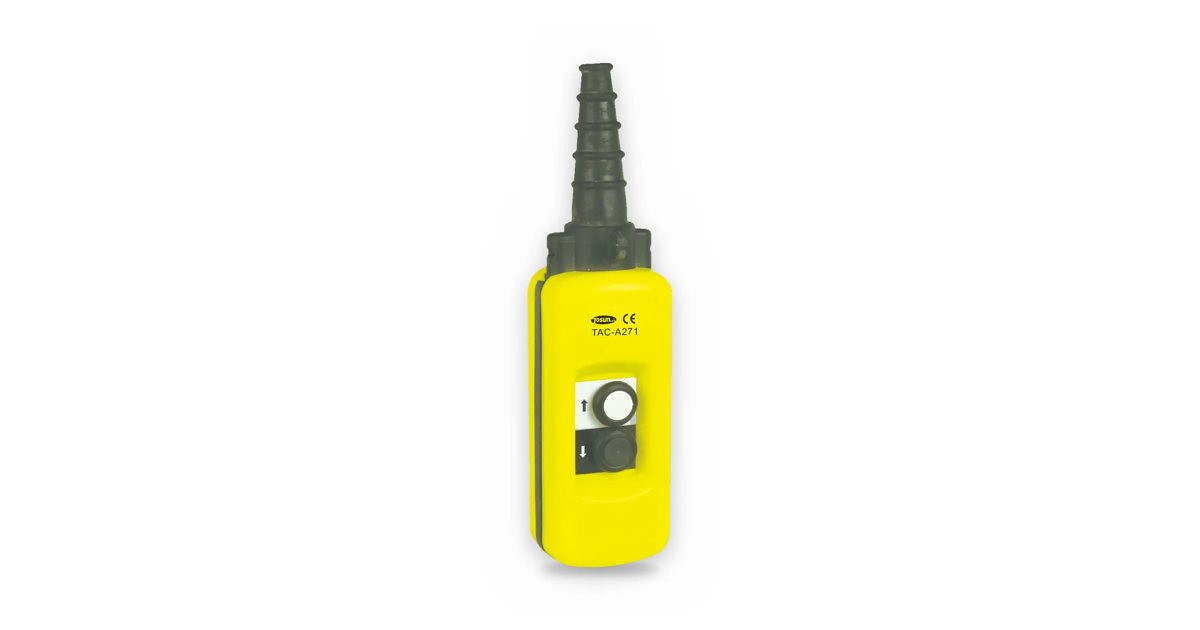

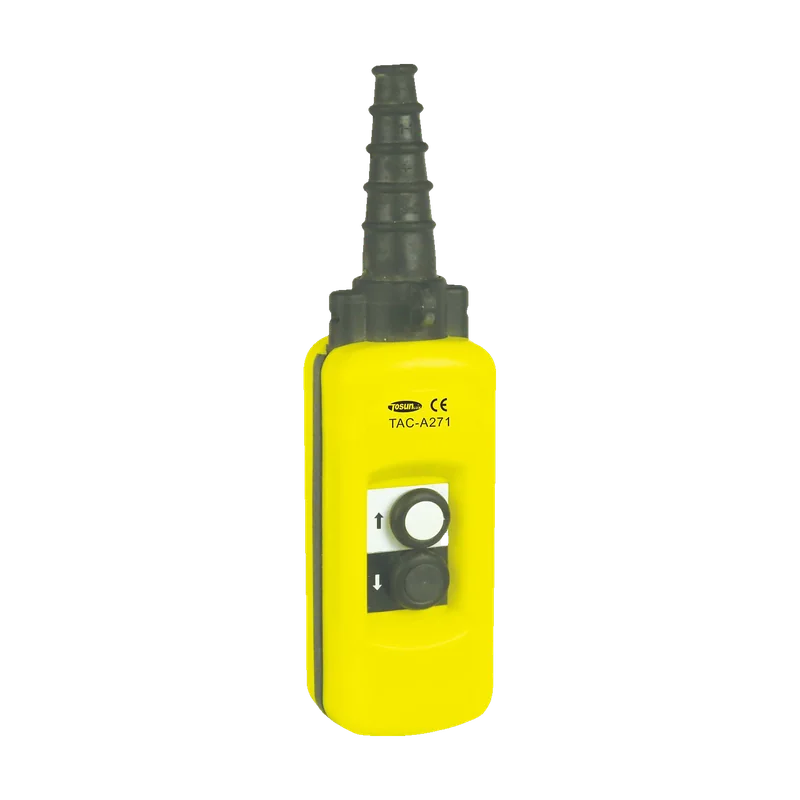

Boîtes pendantes TOSUNLUX (Tosun) TAC-A pour la commande de moteurs de palans et ponts roulants : 2, 4 ou 8 boutons verrouillés mécaniquement par paires, avec ou sans arrêt d'urgence coup de poing Ø 30 à accrochage.
IEC 60947-5-1
2 à 8Boutons
Ø 30Arrêt d'urgence
LevageUsage
Boîtes à boutons pendantes TAC-A — TOSUNLUX Marocfapelec.maSélecteur de références
10 référencesAucune référence ne correspond à ces filtres.
Caractéristiques techniques
| Type | Boîte à boutons pendante pour la commande de moteurs |
|---|---|
| Courant thermique Ith | 10 A1 |
| Tension assignée d'emploi Ue | 400 V AC1 |
| Tension assignée d'isolement Ui | 600 V1 |
| Catégorie d'emploi | AC-15 : 3 A sous 240 V2 |
| Boutons | Verrouillés mécaniquement par paires |

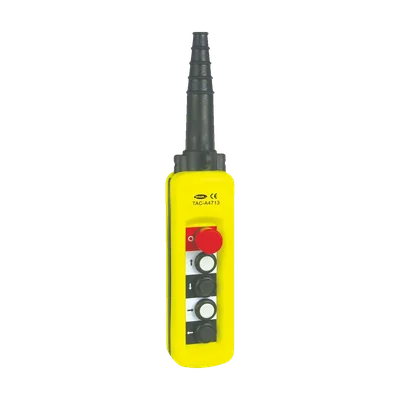

| Arrêt d'urgence (références …13) | Coup de poing Ø 30 à accrochage · tête ZA2-BS44 |
| Contact de l'arrêt d'urgence | ZB2-BE102 (NC) |
| Contacts des boutons | 1 NO ou 1 NO + 1 NC selon la référence |
| Endurance mécanique / électrique | 1 × 10⁶ / 1 × 10⁵ manœuvres1 |
|---|---|
| Encombrement et fixation | 70 × 190 × 60 mm (2 boutons) → 70 × 410 × 60 mm (8 boutons) · suspendue par le câble1 |
| Degré de protection | IP651 |
|---|
| Norme produit | IEC 60947-5-13 |
|---|
- 1 Valeur d'une série équivalente, à confirmer à la commande.
- 2 Valeur normative : définitions des catégories AC-1 / AC-3 / AC-15 / AC-2xA (IEC 60947-3, -4-1, -5-1).
- 3 Valeur normative : IEC 60947-5-1.
