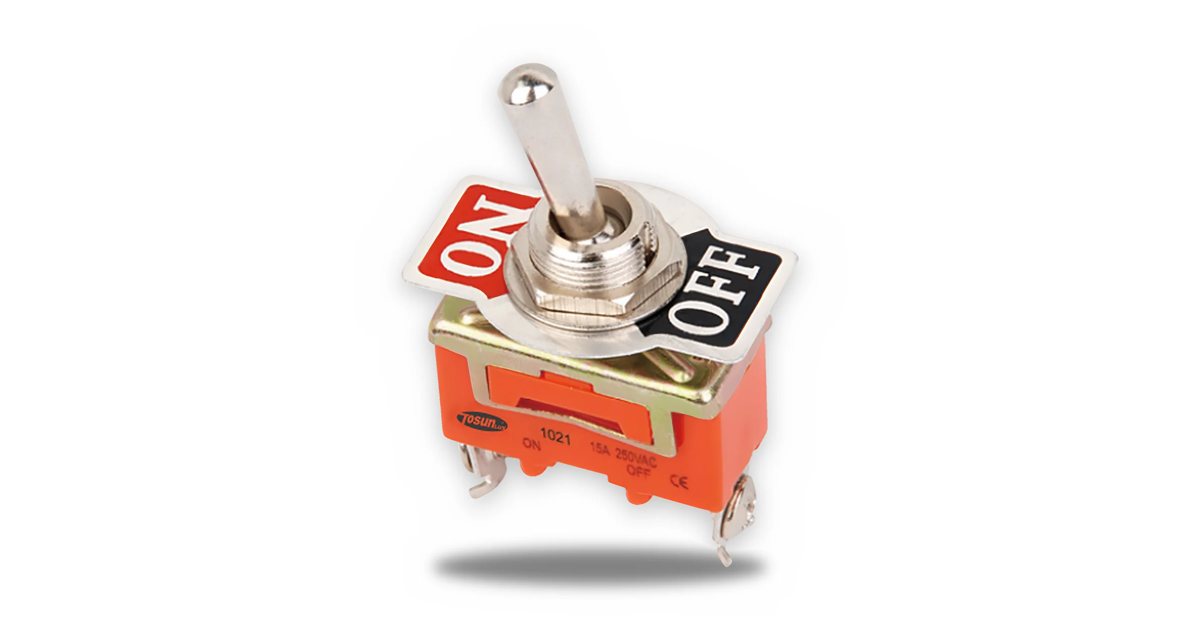

Interrupteur à levier TOSUNLUX 1021 ON-OFF

Série · Interrupteur à levier

Interrupteurs à levier 15 A

Name: Interrupteurs à levier 15 A
Brand: TOSUNLUX

1021 · 1122 · 1221 · 1321 · 1322

15 A · 250 V AC · IEC 61058-1

Interrupteurs à levier métallique TOSUNLUX (Tosun) à bornes à vis, marqués 15 A 250 V AC : fonctions ON-OFF, ON-ON et ON-OFF-ON, en deux tailles de corps.

IEC 61058-1

15 ACourant

250 V ACTension

3Fonctions

Fiche technique PDF

Sélecteur de références

5 références

FonctionCorps (L × l × H)

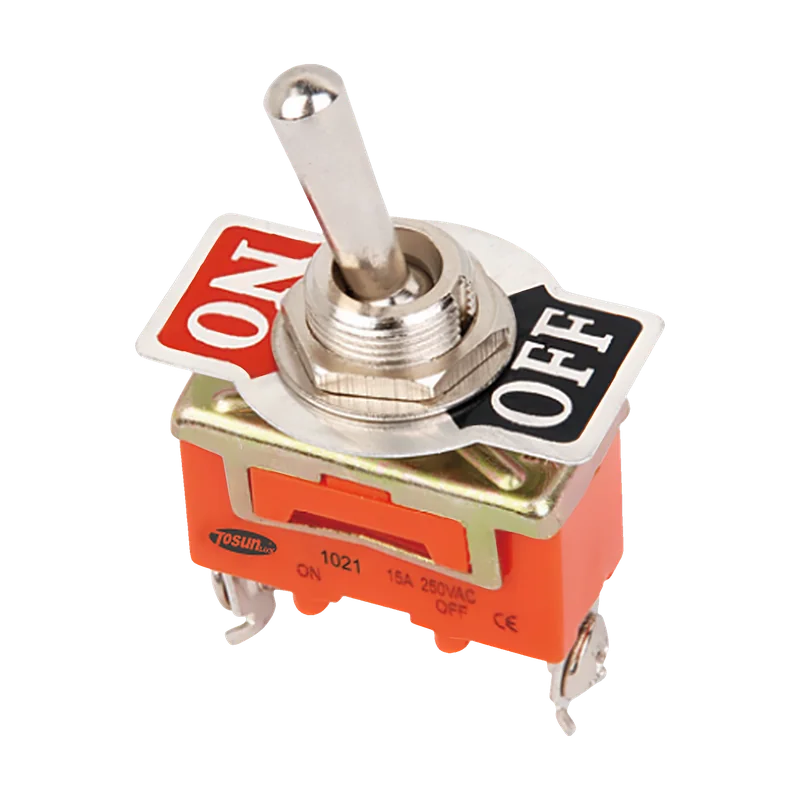

ON-OFF	15 A · 250 V AC	29 × 16 × 26 mm
ON-OFF-ON	—	29 × 16 × 26 mm

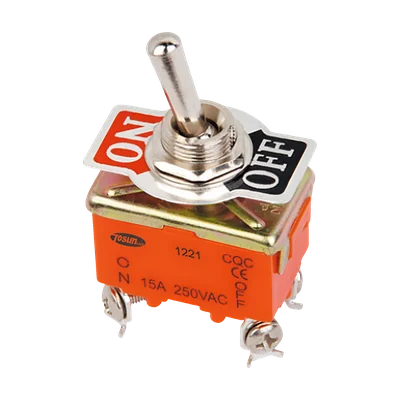

ON-OFF	15 A · 250 V AC	33 × 19,5 × 29 mm

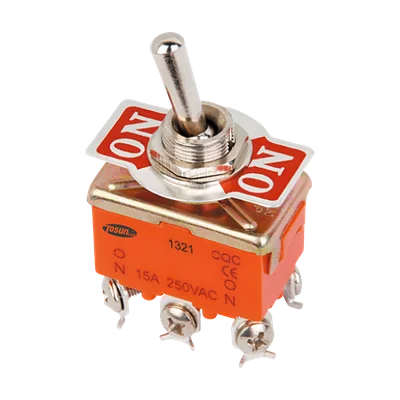

ON-ON	15 A · 250 V AC	33 × 19,5 × 29 mm

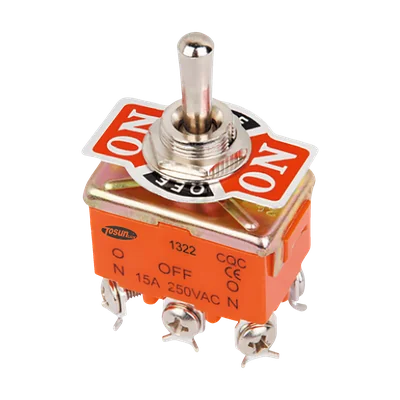

ON-OFF-ON	15 A · 250 V AC	33 × 19,5 × 29 mm

Caractéristiques techniques

Électrique
Type	Interrupteur à levier métallique
Courant	15 A
Tension	250 V AC
Tension assignée d'isolement Ui	250 V
Catégorie d'emploi	15 A résistif sous 250 V AC
Fonctions	ON-OFF · ON-ON · ON-OFF-ON
Raccordement	Bornes à vis

Mécanique
Corps 1021 · 1122	29 × 16 × 26 mm
Corps 1221 · 1321 · 1322	33 × 19,5 × 29 mm
Levier / canon fileté	18 mm / 12 mm
Encombrement et fixation	Canon fileté M12 · perçage Ø 12,2 mm
Endurance mécanique / électrique	10 000 manœuvres

Environnement
Degré de protection	IP40

Conformité
Marquages lus sur le produit	CE · CQC (1221, 1321, 1322)
Norme produit	IEC 61058-1

¹ Valeur d'une série équivalente, à confirmer à la commande.
² Valeur normative : définitions des catégories AC-1 / AC-3 / AC-15 / AC-2xA (IEC 60947-3, -4-1, -5-1).
³ Valeur normative : IEC 61058-1.

Documentation

TypeLangueFormat
Fiche techniqueInterrupteurs à levier 15 AFRPDF · 362 koTélécharger
Fiche techniqueمفاتيح بذراع 15 أمبيرARPDF · 299 koTélécharger
Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
