Manipulateurs Ø 22 PD2-PA
2 directions · 4 directions
2 et 4 directions · IEC 60947-5-1

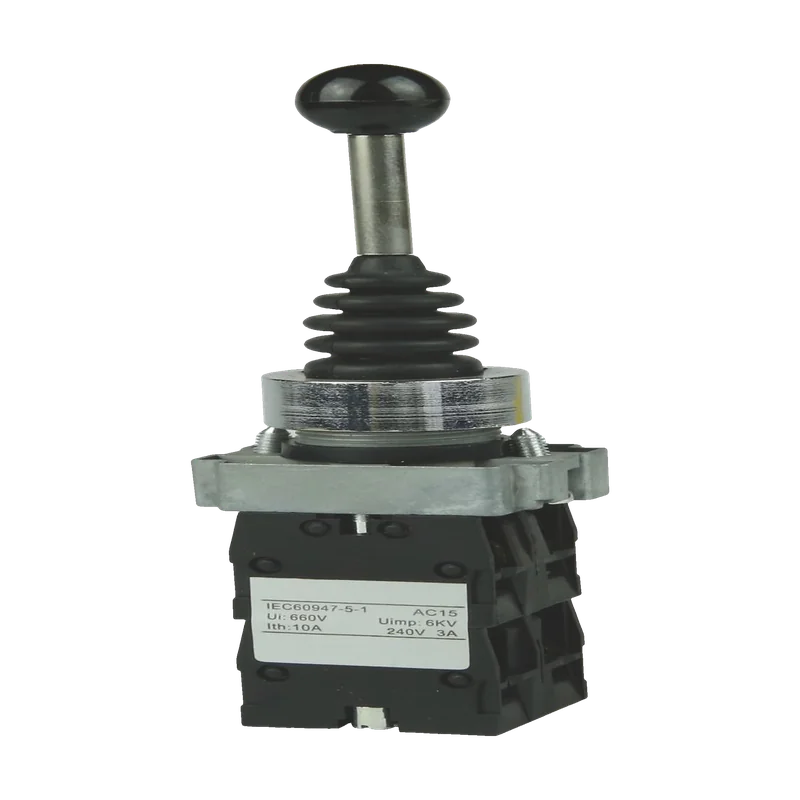

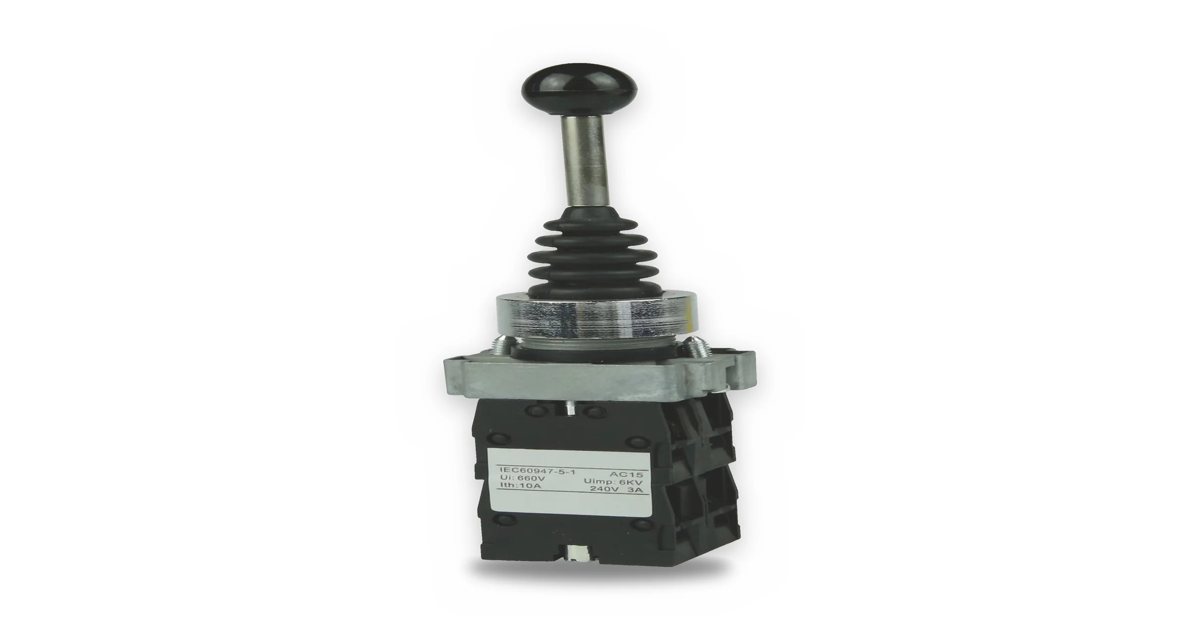

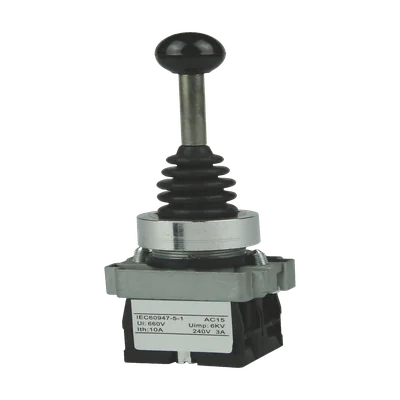

Manipulateurs TOSUNLUX (Tosun) PD2 à levier pour pupitres et boîtes de commande : 2 directions (haut / bas) ou 4 directions (haut / bas / gauche / droite), position centrale de repos, un contact NO par direction.
IEC 60947-5-1
2 / 4Directions
Ø 22,3 mmPerçage
15 ACourant
Manipulateurs Ø 22 PD2-PA 2 et 4 directions — TOSUNLUX Marocfapelec.maSélecteur de références
4 référencesAucune référence ne correspond à ces filtres.
Chaque taille existe en version à rappel au centre et en version à positions maintenues.
Aussi recherché sous : XD2-PA12 · XD2-PA24 · XD2-PA12 · XD2-PA24 · XD2 · PD2
Caractéristiques techniques
| Type | Manipulateur à levier |
|---|---|
| Courant assigné | 15 / 10 / 4 A |
| Tension assignée | 150 / 250 / 600 V |
| Tension assignée d'isolement Ui | 600 V1 |
| Catégorie d'emploi | AC-15 : 3 A sous 240 V2 |
| Directions | 2 ou 4 · position centrale de repos |
| Contacts | 1 NO par direction |
| Versions | Rappel au centre ou positions maintenues |
| Perçage | Ø 22,3 mm |
|---|---|
| Débattement du levier | 30° de chaque côté |
| Hauteur totale | 120 mm (2 directions) · 144 mm (4 directions) |
| Endurance mécanique / électrique | 1 × 10⁶ / 1 × 10⁵ manœuvres1 |
| Degré de protection | IP65 face avant1 |
|---|
| Norme produit | IEC 60947-5-13 |
|---|
- 1 Valeur d'une série équivalente, à confirmer à la commande.
- 2 Valeur normative : définitions des catégories AC-1 / AC-3 / AC-15 / AC-2xA (IEC 60947-3, -4-1, -5-1).
- 3 Valeur normative : IEC 60947-5-1.
Documentation
- Fiche techniqueManipulateurs Ø 22 PD2-PAFRPDF · 320 koTélécharger
- Fiche techniqueأذرع تحكم Ø 22 — PD2-PAARPDF · 241 koTélécharger
- Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
Tous les documents de la série dans le centre de documentation
