Série · Voyant LED · AD22 / AD16
Voyants LED AD22 · AD16 12–380 V — TOSUNLUX Maroc | FAPELECfapelec.ma
Voyants LED AD22 · AD16
AD22-22DS Ø 22 · AD16-16DS Ø 16 · 12 → 380 V
12–380 V · IEC 60947-5-1
Voyants de signalisation à LED TOSUNLUX (Tosun) pour façades d'armoires et pupitres : perçage Ø 22 ou Ø 16 mm, tensions de 12 à 380 V, cinq couleurs.
IEC 60947-5-1
Ø 22 / Ø 16 mmPerçage
12–380 VTension
5Couleurs
Voyants LED AD22 · AD16 12–380 V — TOSUNLUX Maroc | FAPELECfapelec.maSélecteur de références
9 référencesAucune référence ne correspond à ces filtres.
Aussi recherché sous : AD22 · AD22-22 · AD22-22DS · AD16 · AD16-16DS · AD22-22M
Caractéristiques techniques
| Type | Voyant de signalisation à LED |
|---|---|
| Tensions TOSUN AD22-22DS | DC/AC 6 · 12 · 24 · 36 · 48 · 110 · 127 V · DC 220 V · AC 220 V · AC 380 V |
| Tensions TOSUN AD16-16DS | DC/AC 6 · 12 · 24 · 36 · 48 · 110 · 127 V · DC 220 V · AC 220 V · AC 380 V |
| Courant absorbé | 20 mA1 |

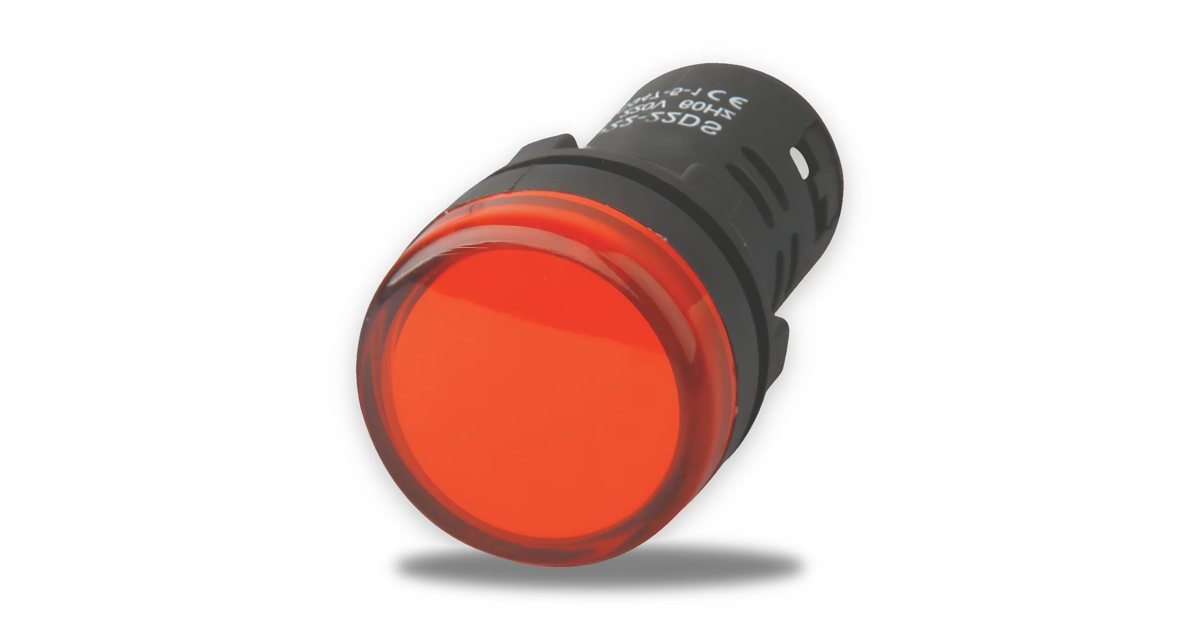

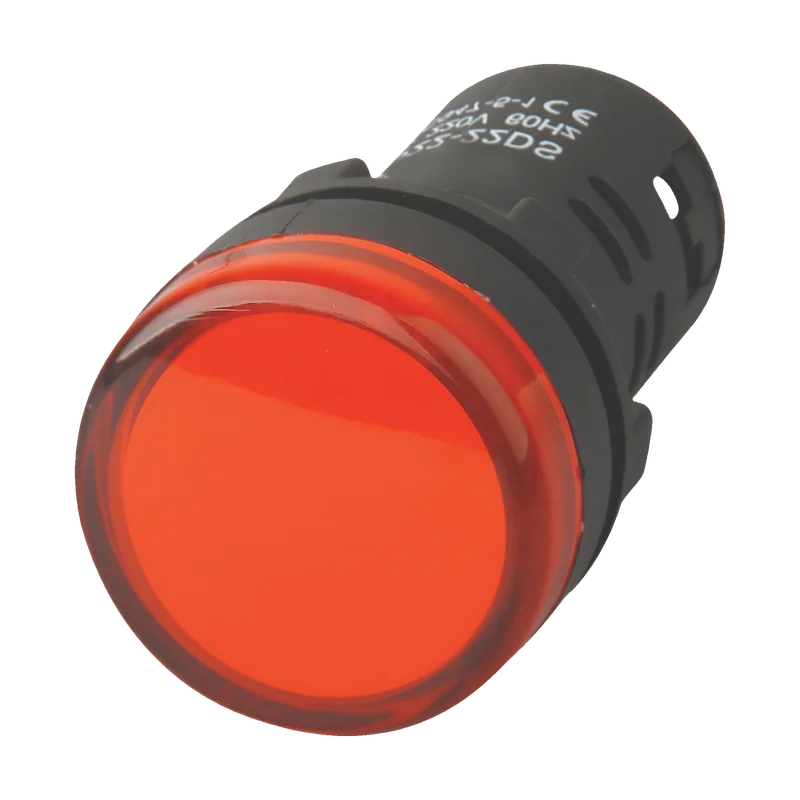

| AD22-22DS | Perçage Ø 22 · collerette Ø 29 · profondeur 39 mm |
|---|---|

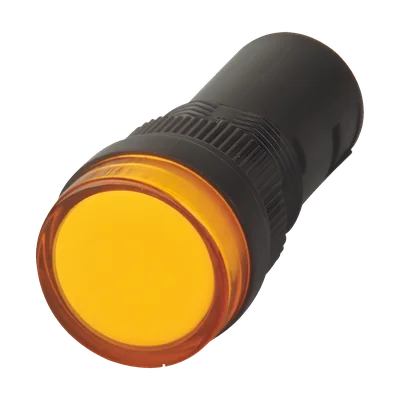

| AD16-16DS | Perçage Ø 16 · collerette Ø 19 · profondeur 34 mm |
| Dimensions et montage | Encastré Ø 22 / Ø 16 mm · fixation par écrou1 |
| Degré de protection | IP65 face avant1 |
|---|
| Norme / marquage | IEC 60947-5-12 |
|---|
- 1 Valeur d'une série équivalente, à confirmer à la commande.
- 2 Valeur normative : IEC 60947-5-1.
Documentation
- Fiche techniqueVoyants LED AD22 · AD16FRPDF · 339 koTélécharger
- Fiche techniqueمصابيح إشارة LED AD22 · AD16ARPDF · 282 koTélécharger
- Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
Tous les documents de la série dans le centre de documentation
