Relais de contrôle min/max de tension TDP-1 · TDP-3
TDP-1 1P · TDP-3 3P · 32–80 A
IEC 60947-1

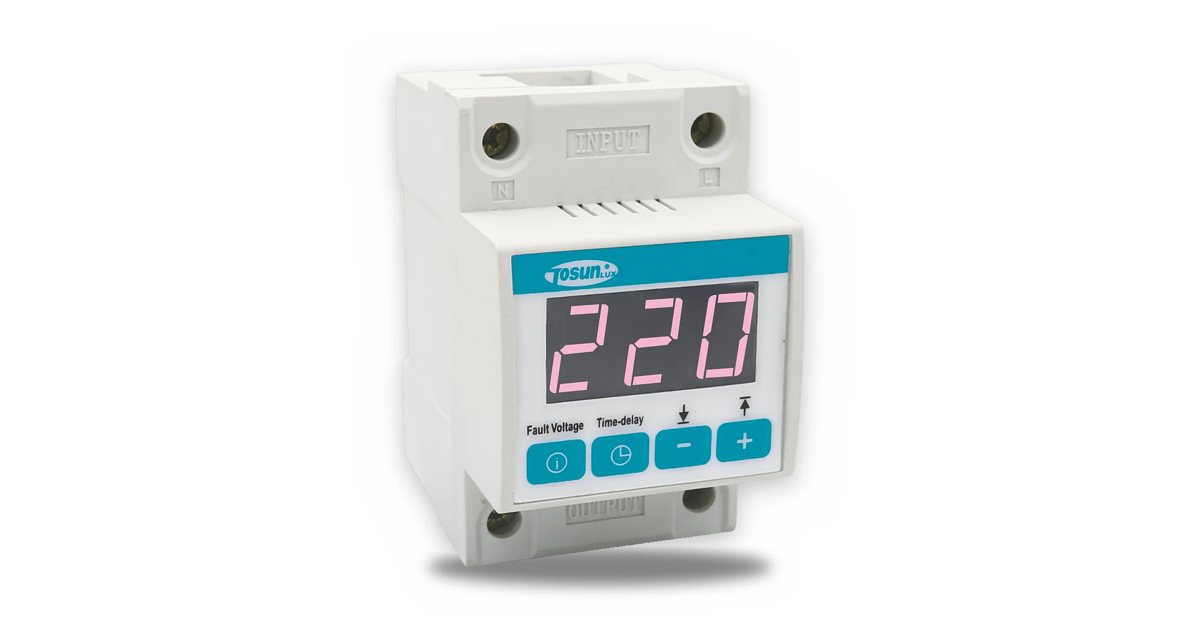

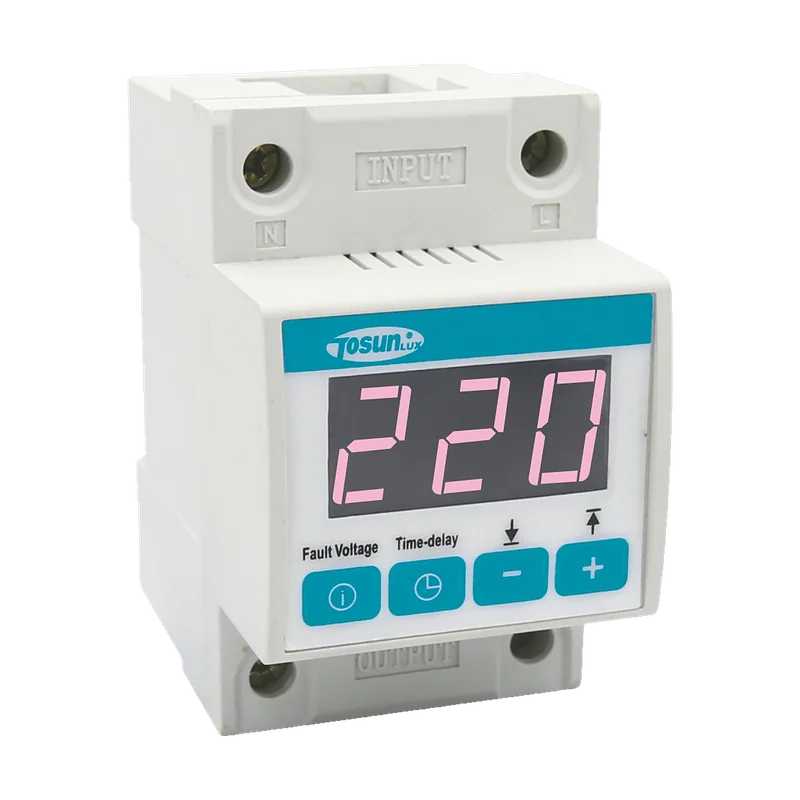

Protecteurs numériques modulaires de sur- et sous-tension TOSUNLUX (Tosun) : coupure rapide de l'alimentation en cas de surtension, de sous-tension ou de coupure de phase, puis réenclenchement automatique temporisé au retour d'une tension normale. Afficheur de tension en façade. TDP-1 monophasé 220 V et TDP-3 triphasé 380 V, de 32 à 80 A.
Relais de contrôle min/max de tension TDP-1 · TDP-3 — TOSUNLUX Marocfapelec.maSélecteur de références
8 références| Comparer | |||||
|---|---|---|---|---|---|
| 1P | 220 V~ | 32 A | 6,6 kVA | ||
| 1P | 220 V~ | 40 A | 8,8 kVA | ||
| 1P | 220 V~ | 63 A | 13 kVA | ||
| 1P | 220 V~ | 80 A | 17 kVA | ||
| 3P | 380 V~ | 32 A | 20 kVA | ||
| 3P | 380 V~ | 40 A | 25 kVA | ||
| 3P | 380 V~ | 63 A | 40 kVA | ||
| 3P | 380 V~ | 80 A | 52 kVA |
Aucune référence ne correspond à ces filtres.
Puissance de charge maximale donnée par le constructeur (charge résistive). TDP-1 : 220 V × In ; TDP-3 : √3 × 380 V × In, arrondis par défaut.
Aussi recherché sous : TDP-1 · TDP-3 · TDP1 · TDP3
Tableaux de choix
Tableau de sélection
| 1P | 220 V~ | 32 | 6,6 kVA | |
| 1P | 220 V~ | 40 | 8,8 kVA | |
| 1P | 220 V~ | 63 | 13 kVA | |
| 1P | 220 V~ | 80 | 17 kVA | |
| 3P | 380 V~ | 32 | 20 kVA | |
| 3P | 380 V~ | 40 | 25 kVA | |
| 3P | 380 V~ | 63 | 40 kVA | |
| 3P | 380 V~ | 80 | 52 kVA |
Matrice de fonctions des relais de contrôle
| Fonction | TDP-1 · TDP-3 | TDP-2 | TDP-4 | JL-VP | TRV8 | TRL8 | TRT8 |
|---|---|---|---|---|---|---|---|
| Surtension | |||||||
| Sous-tension | |||||||
| Surintensité | |||||||
| Ordre et absence de phases | |||||||
| Déséquilibre de phases | |||||||
| Niveau de liquide | |||||||
| Temporisation de sortie | |||||||
| Réenclenchement automatique | |||||||
| Coupure de puissance intégrée | |||||||
| Contact de sortie | |||||||
| Montage rail DIN |
● fonction assurée.
Schéma de raccordement
Placé après le disjoncteur de branchement, en tête de l'installation à protéger. TDP-3 : raccordement 3P + N, la tension de chaque phase est surveillée par rapport au neutre.
Guide de choix — exemple chiffré
Villa raccordée en monophasé 220 V, puissance souscrite 8 kVA. I = 8 000 / 220 = 36 A, donc TDP-1 40 A (puissance de charge max. 8,8 kVA). Réglages conseillés : surtension 250 V, sous-tension 180 V, réenclenchement 180 s, le temps que les compresseurs de climatisation s'équilibrent.
Caractéristiques techniques
| Tension assignée | TDP-1 : 220 V~ · TDP-3 : 380 V~ |
|---|---|
| Courants au catalogue FAPELEC | 32 · 40 · 63 · 80 A |
| Consommation propre | ≤ 3 W |
| Tension d'isolement | 415 V (Ui) |
| Tension assignée de tenue aux chocs | 2,5 kV (Uimp) |
| Courant thermique conventionnel | 80 A (Ith) |
| Catégorie d'emploi | AC-12 |
| Seuil de surtension | 230 – 300 V réglable (TDP-1 : 400 V en temporaire) |
| Délai de coupure surtension | 0,01 s |
| Seuil de sous-tension | 120 – 210 V réglable |
| Grandeur surveillée (TDP-3) | Tension phase-neutre de chaque phase — raccordement 3P+N, neutre obligatoire |
| Délai de coupure sous-tension | 0,1 s |
| Temporisation de réenclenchement | 10 – 600 s |
| Fonctions | Coupure sur surtension et sous-tension · réenclenchement automatique temporisé1 |
| Précision | ± 2 %1 |
| Encombrement TDP-1 (l × h × p) | 52 × 84 × 75 mm |
|---|---|
| Encombrement TDP-3 (l × h × p) | 90 × 85 × 76 mm |
| Température ambiante | −20 … +40 °C |
|---|---|
| Degré de pollution | 3 |
| Degré de protection | IP201 |
| Norme produit | IEC 60947-1 · IEC 60947-5-1 |
|---|
- 1 Valeur d'une série équivalente, à confirmer à la commande.
Documentation
- Fiche techniqueRelais de contrôle min/max de tension TDP-1 · TDP-3FRPDF · 493 koTélécharger
- Fiche techniqueمرحلات مراقبة الجهد TDP-1 · TDP-3ARPDF · 369 koTélécharger
- Certificat · Attestation de conformité CEBureau Veritas LCIE · yy66As08BWQN64749A1 · EN IEC 60947-1:2021 · EN IEC 60947-5-1:2025ENWebP · 246 koTélécharger
- Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
Tous les documents de la série dans le centre de documentation
Vu en installation
Ce produit apparaît dans ces installations : cliquez sur un repère pour le retrouver.
Dans la même famille
Toute la famille
Questions fréquentes — Relais de contrôle min/max de tension TDP-1 · TDP-3
Quel TDP choisir pour une villa en monophasé ?
Le TDP-1, monophasé 220 V. Exemple du guide de choix : villa en 220 V avec une puissance souscrite de 8 kVA, I = 8 000 / 220 = 36 A, donc TDP-1 40 A (puissance de charge max. 8,8 kVA). Le TDP-1 existe en 32, 40, 63 et 80 A.
Quelle différence entre TDP-1 et TDP-2 ?
Les deux coupent l'alimentation en cas de surtension ou de sous-tension et se réenclenchent automatiquement. Le TDP-2 surveille aussi le courant : il coupe en cas de surintensité (réglage de 1 A jusqu'à In), affiche la tension et l'intensité et dispose d'un contact de sortie (1NO pour le TDP-2-1, 3NO pour le TDP-2-3). Le TDP-1 existe de 32 à 80 A, le TDP-2-1 en 40 et 63 A.
Le TDP se réarme-t-il tout seul ?
Oui. Après une coupure, il se réenclenche automatiquement au retour d'une tension normale, après une temporisation réglable de 10 à 600 s. Le guide de choix conseille 180 s en présence de compresseurs de climatisation.
Quels seuils de tension peut-on régler ?
Surtension de 230 à 300 V (coupure en 0,01 s) et sous-tension de 120 à 210 V (coupure en 0,1 s). Le TDP-3 surveille la tension phase-neutre de chaque phase : raccordement 3P+N, neutre obligatoire.
Où installer le TDP et est-il certifié ?
Sur rail DIN, après le disjoncteur de branchement, en tête de l'installation à protéger. Le TDP-1 et le TDP-3 ont une attestation de conformité CE délivrée par Bureau Veritas LCIE (EN IEC 60947-1 et EN IEC 60947-5-1).
