Relais de contrôle tension / ampérage TDP-2
TDP-2-1 40 / 63 A · TDP-2-3 63 / 80 A
40–80 A · IEC 60947-1

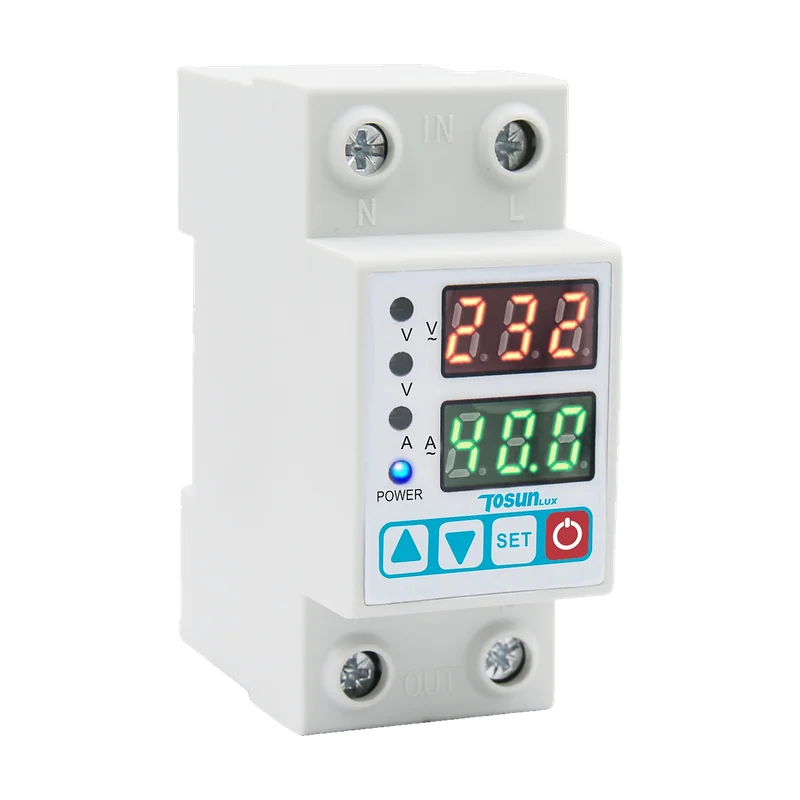

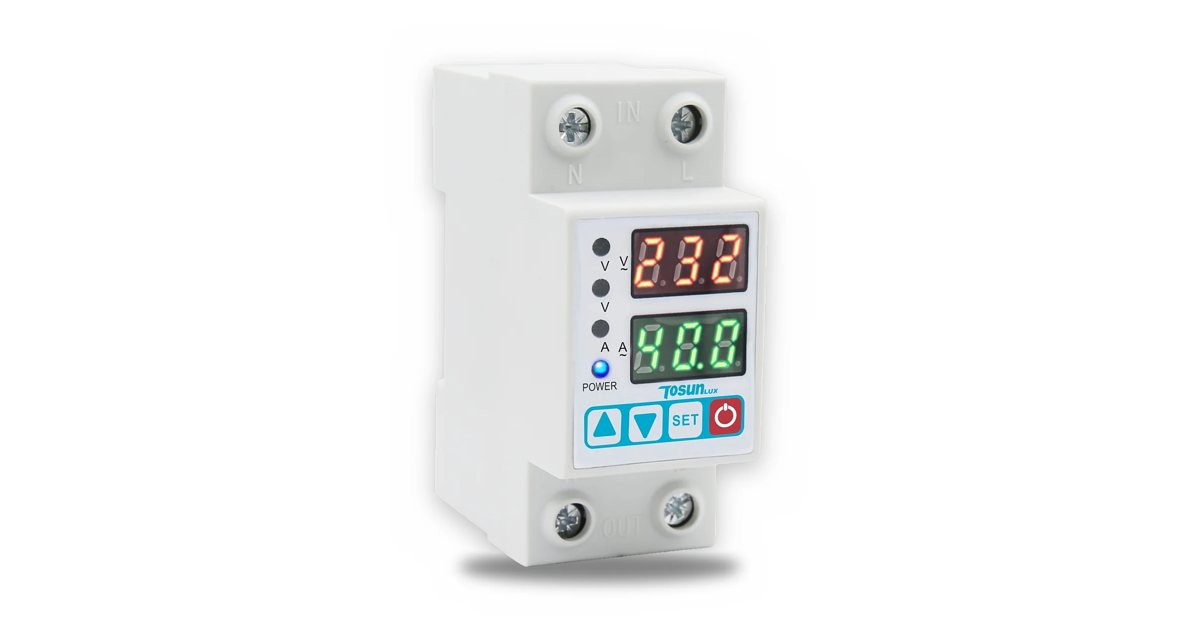

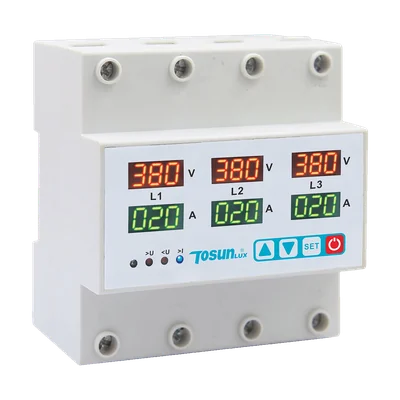

Protecteurs numériques modulaires TOSUNLUX (Tosun) de tension et de courant : surveillance et affichage en façade de la tension et de l'intensité, coupure en cas de surtension, sous-tension ou surintensité, puis réenclenchement automatique temporisé. TDP-2-1 monophasé (40 / 63 A) et TDP-2-3 triphasé (63 / 80 A).
Relais de contrôle tension / ampérage TDP-2 — TOSUNLUX Marocfapelec.maTableaux de choix
Matrice de fonctions des relais de contrôle
| Fonction | TDP-1 · TDP-3 | TDP-2 | TDP-4 | JL-VP | TRV8 | TRL8 | TRT8 |
|---|---|---|---|---|---|---|---|
| Surtension | |||||||
| Sous-tension | |||||||
| Surintensité | |||||||
| Ordre et absence de phases | |||||||
| Déséquilibre de phases | |||||||
| Niveau de liquide | |||||||
| Temporisation de sortie | |||||||
| Réenclenchement automatique | |||||||
| Coupure de puissance intégrée | |||||||
| Contact de sortie | |||||||
| Montage rail DIN |
● fonction assurée.
Caractéristiques techniques
| Tension assignée | TDP2-1 : 220 V~ · TDP2-3 : 380 V~ |
|---|---|
| Plage de fonctionnement | 80 – 400 V (TDP2-1) · 140 – 700 V (TDP2-3 380 V) |
| Tension d'isolement | 400 V (220 V) · 700 V (380 V) |
| Seuil de surtension | 230 – 300 V (220 V) · 390 – 500 V (380 V) |
| Seuil de sous-tension | 140 – 210 V (220 V) · 260 – 370 V (380 V) |
| Temporisation de coupure > U / < U | 0,1 – 30 s |
| Temporisation de réenclenchement | 1 – 600 s (TDP2-1) · 1 – 500 s (TDP2-3) |
| Précision de mesure de tension | 2 % de l'étendue |
| Contact de sortie | 1NO (TDP2-1) · 3NO (TDP2-3) |
| Largeur | 36 mm (TDP2-1) · 90 mm (TDP2-3) |
|---|
| Indice de protection | IP20 |
|---|---|
| Degré de pollution | 3 |
| Altitude | ≤ 2 000 m |
| Humidité | ≤ 50 % à 40 °C sans condensation |
| Température de stockage | −30 … +70 °C |
| Norme produit | IEC 60947-1 · IEC 60255-11 |
|---|
- 1 Valeur normative : IEC 60947-1 · IEC 60255-1.
Documentation
- Fiche techniqueRelais de contrôle tension / ampérage TDP-2FRPDF · 382 koTélécharger
- Fiche techniqueمرحلات مراقبة الجهد والتيار TDP-2ARPDF · 308 koTélécharger
- Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
Tous les documents de la série dans le centre de documentation
Dans la même famille
Toute la famille
Questions fréquentes — Relais de contrôle tension / ampérage TDP-2
Que surveille le TDP-2 ?
La tension et l'intensité, affichées en façade. Il coupe en cas de surtension, de sous-tension ou de surintensité, puis se réenclenche automatiquement après une temporisation.
Quels modèles de TDP-2 existent ?
TDP-2-1, monophasé 220 V, en 40 et 63 A avec un contact de sortie 1NO ; TDP-2-3, triphasé 380 V, en 63 et 80 A avec un contact de sortie 3NO.
Quelles sont les plages de réglage du TDP-2 ?
Surtension 230 – 300 V (220 V) ou 390 – 500 V (380 V) ; sous-tension 140 – 210 V ou 260 – 370 V ; temporisation de coupure 0,1 – 30 s ; réenclenchement 1 – 600 s (TDP2-1) ou 1 – 500 s (TDP2-3) ; surintensité de 1 A jusqu'à In.
