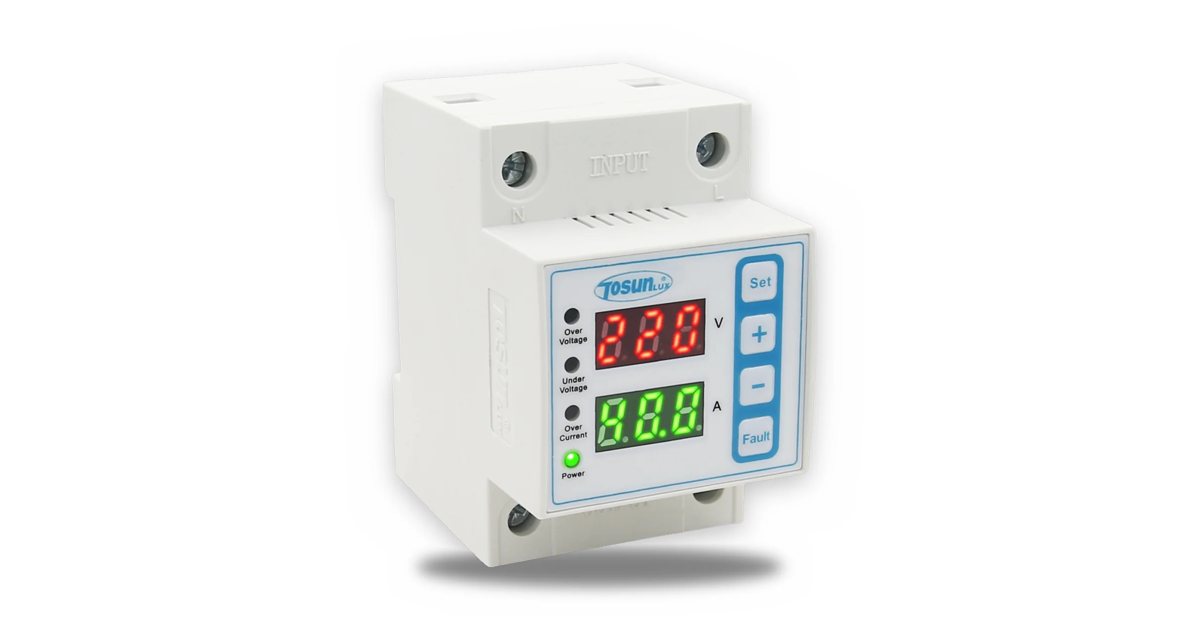

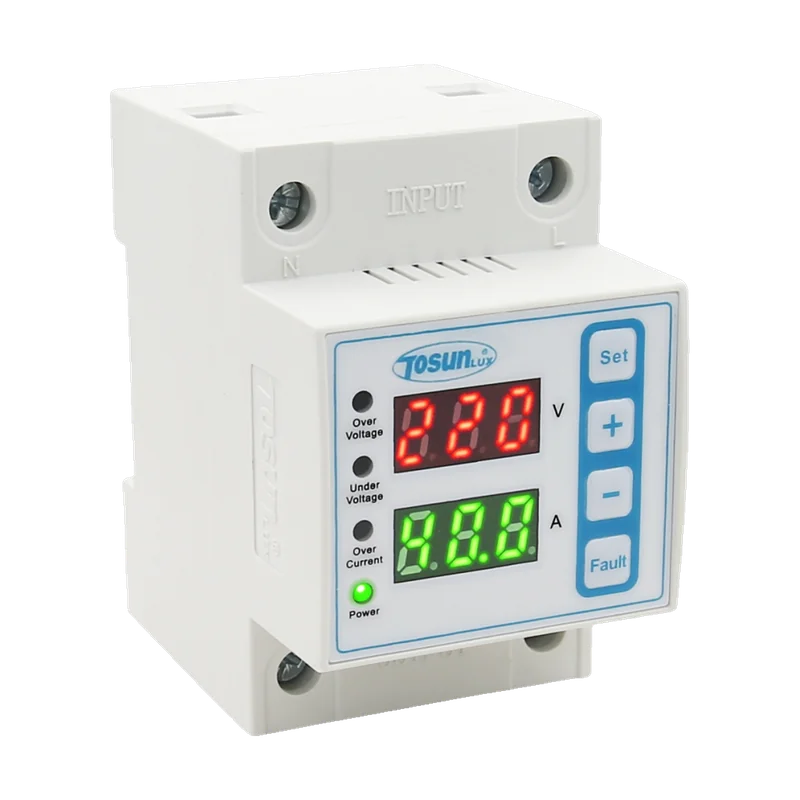

Protecteur tension/courant TOSUNLUX TDP4-1

Série · Protecteur · TDP-4

Relais de tension et surintensité TDP-4

Name: Relais de tension et surintensité TDP-4
Brand: TOSUNLUX

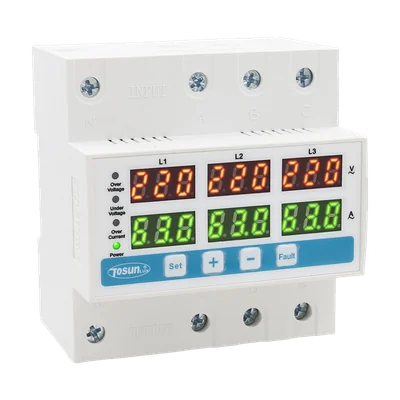

TDP-4 1P 32–80 A · TDP-4 3P 63 / 80 A

IEC 60947-1

Protecteurs numériques modulaires TOSUNLUX (Tosun) de tension et de courant avec coupure motorisée : coupure automatique en cas de surtension, sous-tension ou surintensité, réenclenchement automatique 1 à 2 minutes après le retour à la normale. Afficheurs tension et intensité en façade. TDP-4 monophasé 220 V (32 à 80 A) et triphasé 380 V (63 / 80 A).

IEC 60947-1IEC 60255-1

32–80 ACourant

230–300 VSurtension

120–210 VSous-tension

Fiche technique PDF

Sélecteur de références

6 références

Réf. TOSUNLUXTensionInRéglage surintensité


TDP4-1	220 V~	32 A	1 – 32 A
TDP4-1	220 V~	40 A	1 – 40 A
TDP4-1	220 V~	63 A	1 – 63 A
TDP4-1	220 V~	80 A	1 – 80 A
TDP4-3	380 V~	63 A	1 – 63 A
TDP4-3	380 V~	80 A	1 – 80 A

Aussi recherché sous : TDP4 · TDP-4

Tableaux de choix

Matrice de fonctions des relais de contrôle

Fonction	TDP-1 · TDP-3	TDP-2	TDP-4	JL-VP	TRV8	TRL8	TRT8
Surtension
Sous-tension
Surintensité
Ordre et absence de phases
Déséquilibre de phases
Niveau de liquide
Temporisation de sortie
Réenclenchement automatique
Coupure de puissance intégrée
Contact de sortie
Montage rail DIN

● fonction assurée.

Caractéristiques techniques

Électrique
Tension assignée	TDP4-1 : 220 V~ · TDP4-3 : 380 V~
Plage de fonctionnement	80 – 400 V (1P) · 140 – 650 V (3P)
Consommation propre	≤ 1,5 W
Grandeur surveillée	Tension phase-neutre et courant de charge
Tension d'isolement	400 V (1P) · 700 V (3P)
Seuil de surtension	230 – 300 V~
Seuil de sous-tension	120 – 210 V~
Délai de coupure tension	0,4 s
Seuil de surintensité	1 – 32 / 40 / 63 / 80 A
Délai de coupure surintensité	1 – 60 s
Temporisation de réenclenchement	10 – 999 s (80 s)
Précision	± 2 %

Mécanique
Durée de vie mécanique du moteur	≥ 100 000 manœuvres
Encombrement TDP4-1 (l × h × p)	52 × 84 × 75 mm
Encombrement TDP4-3 (l × h × p)	90 × 96 × 75 mm

Environnement
Humidité relative	45 – 90 % HR
Altitude	≤ 2 000 m
Degré de protection	IP20
Température de service	−20 … +40 °C

Conformité
Norme produit	IEC 60947-1 · IEC 60255-1

¹ Valeur d'une série équivalente, à confirmer à la commande.
² Valeur normative : IEC 60947-1 · IEC 60255-1.
