Série · Bloc de jonction · UK
Blocs de jonction sur rail UK · USLKG · UKK · MRK — TOSUNLUX Marocfapelec.ma
Blocs de jonction sur rail UK · USLKG · UKK · MRK
Passage · terre vert-jaune · double étage · butée
2,5–150 mm² · IEC 60947-7-1
Blocs de jonction à vis TOSUNLUX (Tosun) pour rail DIN : bornes de passage UK, bornes de terre vert-jaune USLKG, bornes à double étage UKK et blocs compacts MRK. Accessoires de la série : barrettes de pontage, séparateurs, butées et repères.
IEC 60947-7-1IEC 60947-7-2
Rail DINMontage
À visSerrage
4Familles
Blocs de jonction sur rail UK · USLKG · UKK · MRK — TOSUNLUX Marocfapelec.maSélecteur de références
23 référencesAucune référence ne correspond à ces filtres.
Aussi recherché sous : UK5N · UK16N · UK25N · UK95N · UK150N · USLKG3N · USLKG5N · USLKG6N · USLKG10N · USLKG16N · USLKG35N · MRK-4
Caractéristiques techniques
| Type | Blocs de jonction à vis pour rail |
|---|---|
| Tension assignée | 800 V1 |
| Courant assigné | 24 A (UK2.5B) → 125 A (UK35N)1 |

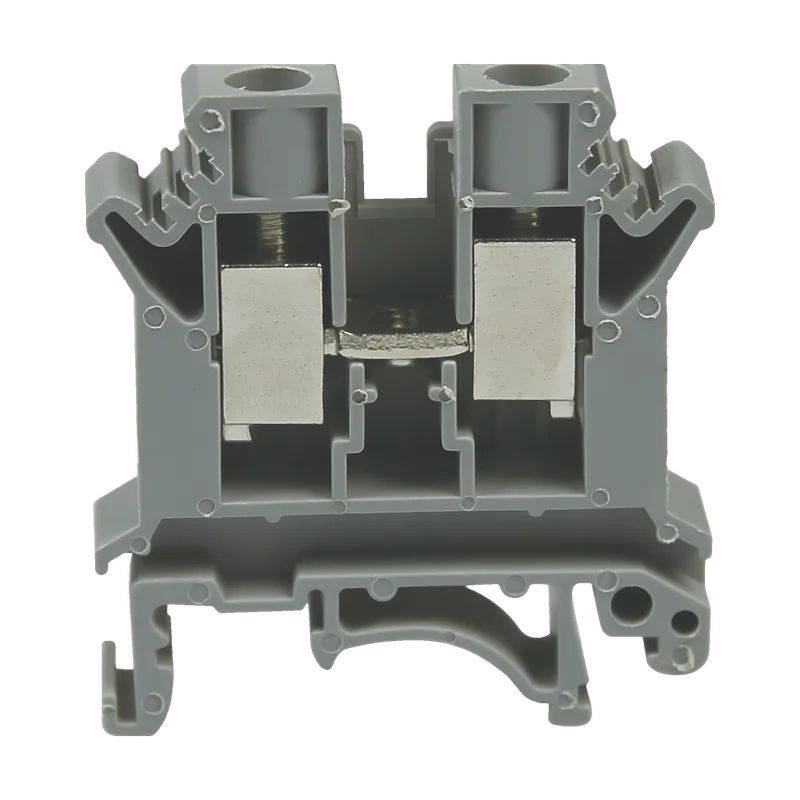

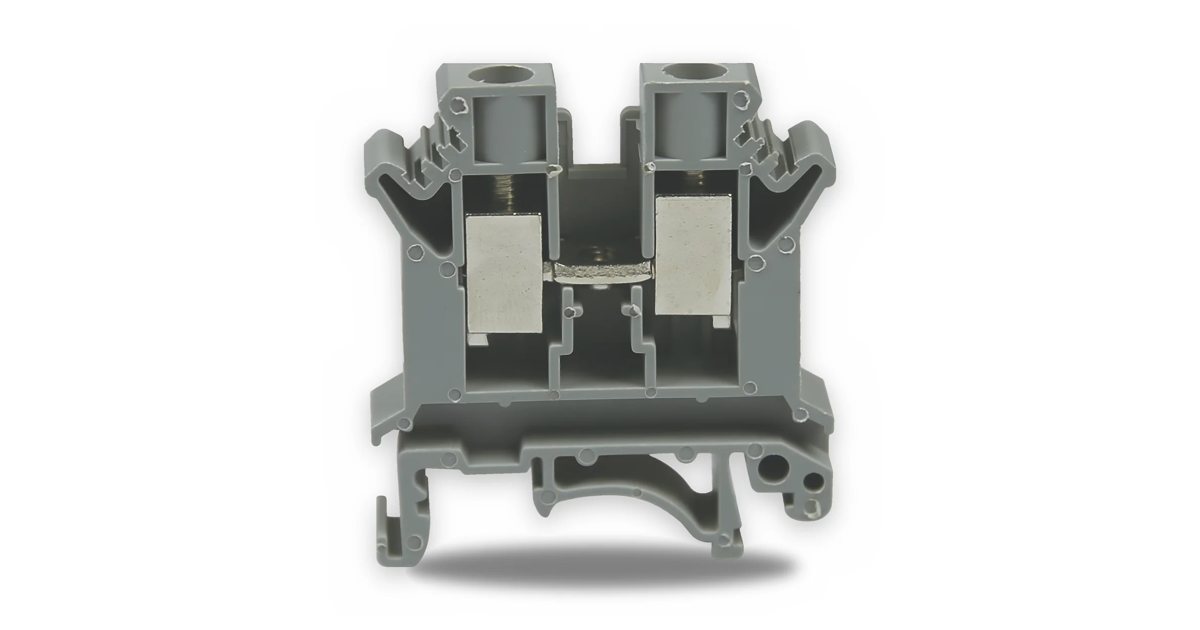

| Série UK | Bornes de passage UK2.5B à UK35N · UKH50 à UKH150 |

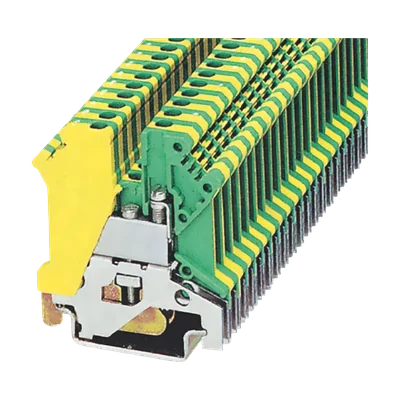

| Série USLKG | Bornes de terre vert-jaune USLKG2.5N à USLKG50N |

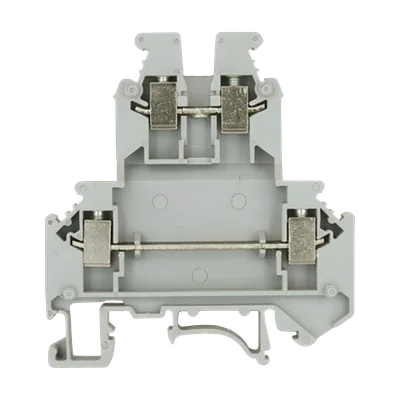

| Série UKK | Bornes à double étage UKK-3 · UKK-5 |
| Barrettes de pontage | 2.5N · 3N · 5N · 6N · 10N · 16N · 35N |
|---|---|
| Séparateur | Commun aux bornes 3 à 16 |
| Repères | 3-6 · 10 · 16 |
| Montage | Rail DIN 35 mm · largeur 5,2 mm (UK2.5) → 15 mm (UK35)2 |
| Norme / marquage | IEC 60947-7-1 · IEC 60947-7-2 (terre)3 |
|---|
- 1 Valeur d'une série équivalente, à confirmer à la commande.
- 2 Valeur normative : rail symétrique 35 mm IEC 60715 (EN 60715) ; module 17,5 / 18 mm (DIN 43880).
- 3 Valeur normative : IEC 60947-7-1 · IEC 60947-7-2 (terre).
Documentation
- Fiche techniqueBlocs de jonction sur rail UK · USLKG · UKK · MRKFRPDF · 393 koTélécharger
- Fiche techniqueمرابط توصيل على السكة UK · USLKG · UKK · MRKARPDF · 320 koTélécharger
- Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
