Répartiteurs modulaires TTD

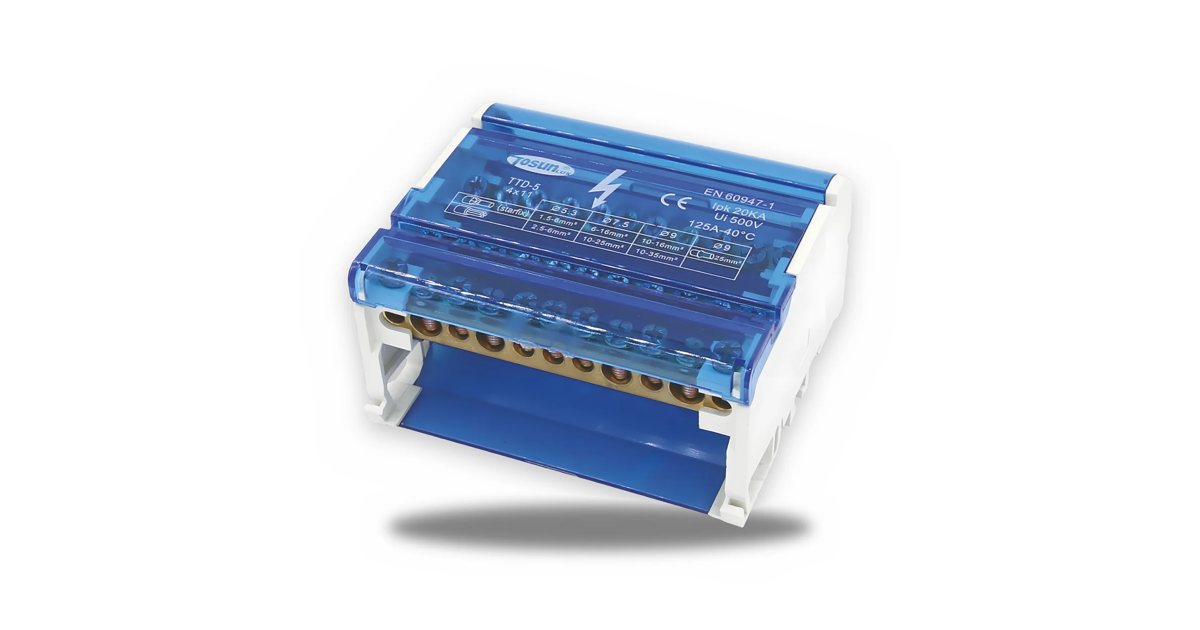

Name: Répartiteurs modulaires TTD
Brand: TOSUNLUX

100 à 400 A · bipolaires et tétrapolaires

100–400 A · EN 60947-1

Répartiteurs TOSUNLUX (Tosun) TTD à barres en laiton massif sous enveloppe polyamide auto-extinguible : ils distribuent une arrivée de puissance vers plusieurs départs protégés, en tableau ou en coffret. Modulaires 2 et 4 pôles de 100 à 125 A sur rail DIN 35 mm, puis modèles fortes intensités 160 à 400 A à raccordement par vis M6 à M10, capot transparent ou opaque, sur rail ou platine.

ISO 9001EN 60947-1

100–400 ACourant

20 kAIpk

500 VUi

Fiche technique PDF

Sélecteur de références

10 références

PôlesConnexionsCourant assignéSection maximaleL × H × PConnexions par barre

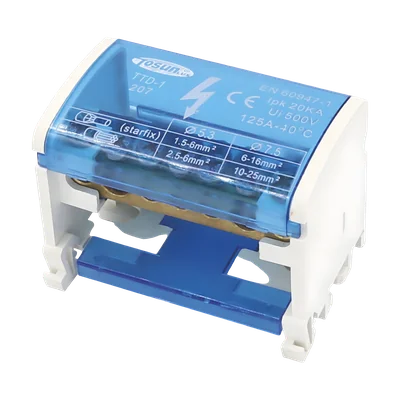

2 P	2 × 7	100 A	35 mm²	67 × 45 × 50 mm	5 × Ø 5,3 · 2 × Ø 7,5 mm

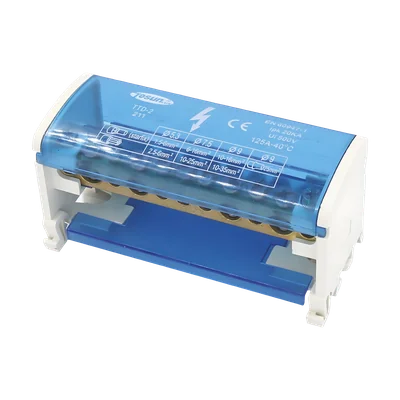

2 P	2 × 11	125 A	35 mm²	100 × 45 × 50 mm	7 × Ø 5,3 · 4 × Ø 7,5 mm
2 P	2 × 15	125 A	35 mm²	134 × 45 × 50 mm	11 × Ø 5,3 · 2 × Ø 7,5 · 2 × Ø 8,5 mm
4 P	4 × 7	100 A	35 mm²	67 × 85 × 50 mm	5 × Ø 5,3 · 2 × Ø 7,5 mm

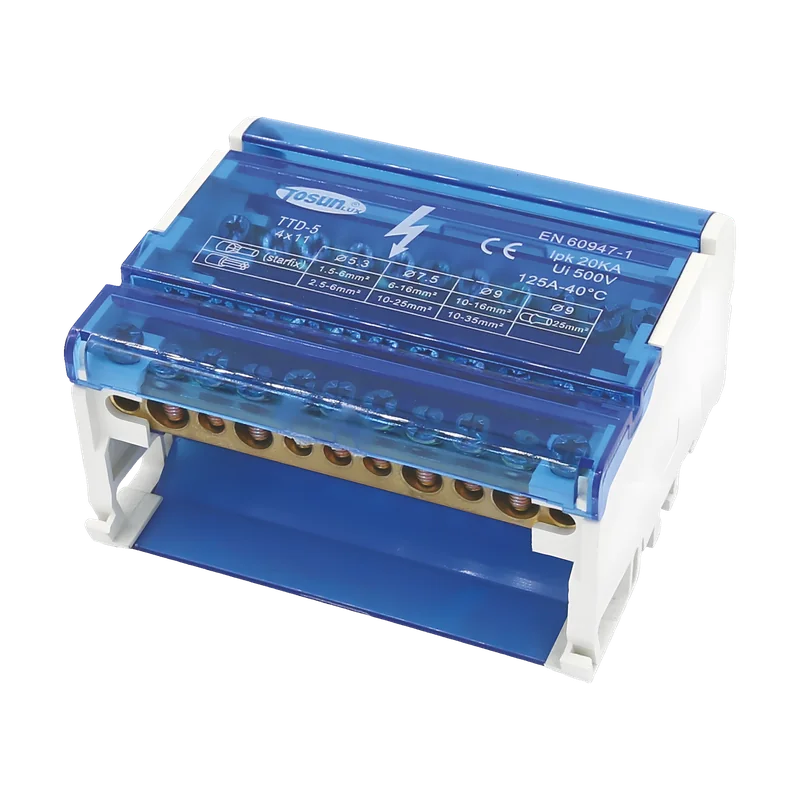

4 P	4 × 11	125 A	35 mm²	100 × 90 × 50 mm	7 × Ø 5,3 · 4 × Ø 7,5 mm

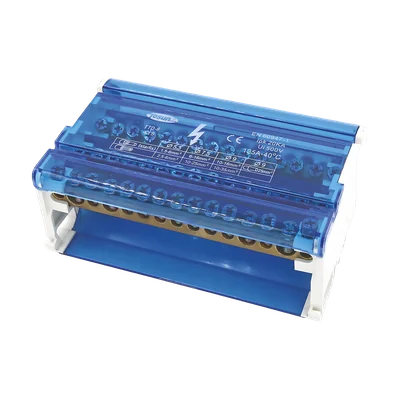

4 P	4 × 15	125 A	35 mm²	134 × 90 × 50 mm	11 × Ø 5,3 · 2 × Ø 7,5 · 2 × Ø 8,5 mm
4 P	4 × 13	160 A	50 mm²	180 × 138 × 73 mm	8 × Ø 7 · 4 × Ø 9 · 1 × Ø 12 mm
4 P	4 × 11	200 A	75 mm²	270 × 130 × 75 mm	10 × M6 · 1 × M8
4 P	4 × 11	250 A	100 mm²	270 × 130 × 75 mm	10 × M6 · 1 × M10

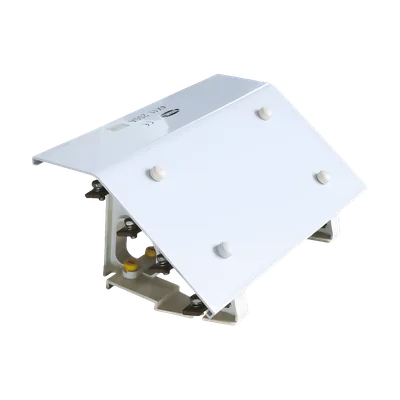

4 P	4 × 10	400 A	180 mm²	270 × 130 × 75 mm	9 × M6 · 1 × M10

Connexions : nombre de barres × points de raccordement par barre. Cotes L × H × P en mm, enveloppe seule (± 1 mm). TTD-8, TTD-9 et TTD-10 partagent l'enveloppe 270 × 130 × 75 mm.

Aussi recherché sous : 2X7 · 4X7 · 4X11 · 4X15

Caractéristiques techniques

Électrique
Type	Répartiteur de puissance à barres
Courants assignés	100 · 125 · 160 · 200 · 250 · 400 A (à 40 °C)
Pôles	2 P (TTD-1 à TTD-3) · 4 P (TTD-4 à TTD-10)
Tension assignée Ui	500 V
Courant crête admissible Ipk	20 kA

Mécanique
Barres	Laiton massif
Enveloppe	Polyamide auto-extinguible
Fixation	Rail DIN 35 mm ou platine
Raccordement	Vis · Ø 5,3 à M10
Section maximale	35 mm² (TTD-1 à 6) · 50 mm² (TTD-7) · 75 · 100 · 180 mm² (TTD-8 · 9 · 10)
Capacité trou Ø 5,3	Rigide 1,5 – 6 mm² · souple 2,5 – 6 mm²
Capacité trou Ø 7,5	Rigide 6 – 16 mm² · souple 10 – 25 mm²
Capacité trou Ø 9	Rigide 10 – 16 mm² · souple 10 – 35 mm²
Capot	Transparent ou opaque (fortes intensités)

Environnement
Température ambiante	−25 … +40 °C

Conformité
Norme	EN 60947-1
Marquages	CE · RoHS · ISO 9001

Utilisation
Applications	Tableaux résidentiels et tertiaires · coffrets de chantier · armoires de commande · répartition de neutre et de terre

Documentation

TypeLangueFormat
Fiche techniqueRépartiteurs modulaires TTDFRPDF · 429 koTélécharger
Fiche techniqueموزعات وحدوية TTDARPDF · 365 koTélécharger
Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
