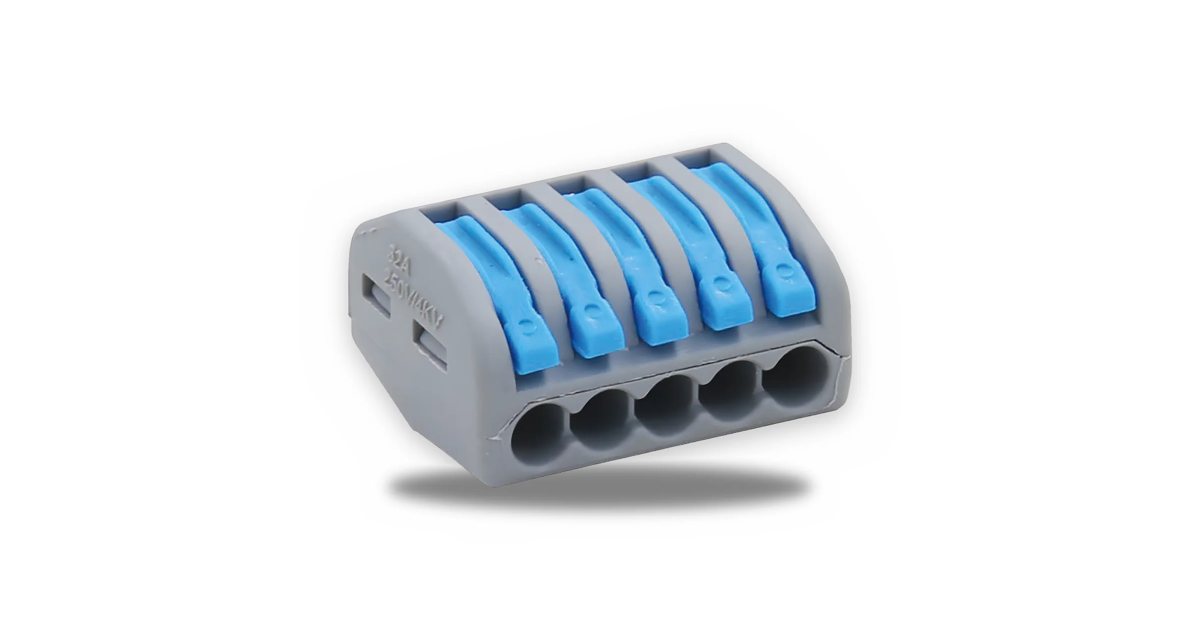

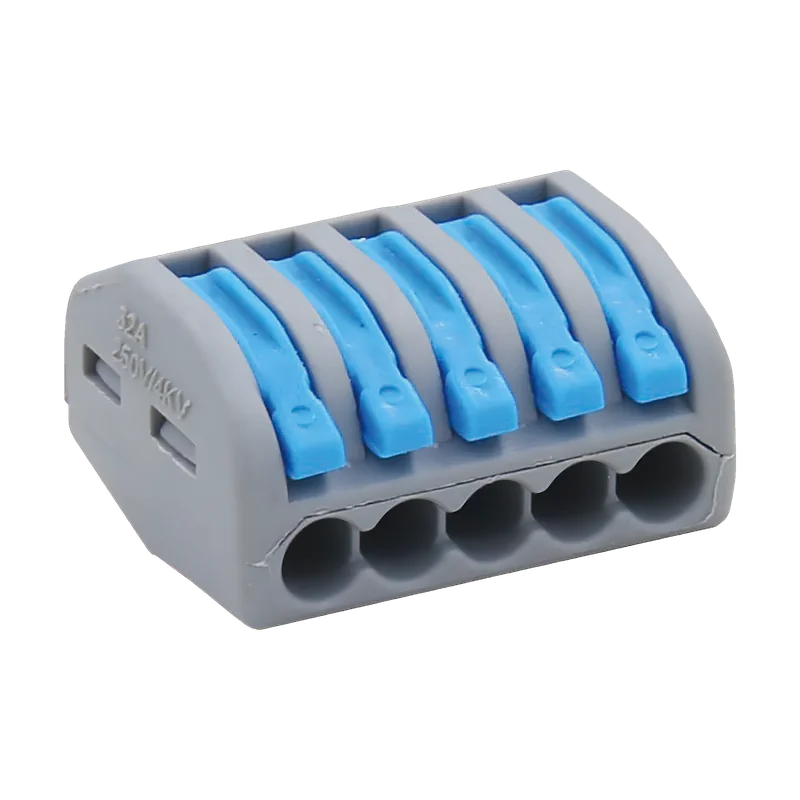

Connecteur rapide à levier TOSUNLUX PCT-215

Série · Connecteur rapide · PCT

Connecteurs rapides à levier PCT

Name: Connecteurs rapides à levier PCT
Brand: TOSUNLUX

2 à 8 entrées · 32 A · 0,08 à 4 mm²

2–8 entrées · IEC 60998-1

Bornes de connexion rapide TOSUNLUX (Tosun) à leviers, sans outil : on dénude, on lève le levier, on insère le fil et on referme. Série PCT-21x pour relier 2 à 8 conducteurs entre eux, série PCT-22x traversante pour raccorder fil à fil de 2 à 5 conducteurs. 32 A, 250 V.

IEC 60998-1IEC 60998-2-2

32 ACourant

250 VTension

0,08–4 mm²Section

Fiche technique PDF

Sélecteur de références

19 références

Section admissibleDimensions L × l × H

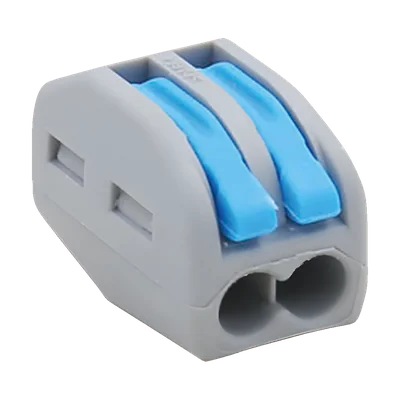

2 conducteurs	Rigide 0,08 – 2,5 mm² · souple 0,08 – 4 mm²	20,5 × 12,4 × 14,5 mm	32 A · 250 V
3 conducteurs	Rigide 0,08 – 2,5 mm² · souple 0,08 – 4 mm²	20,5 × 17 × 14,5 mm	32 A · 250 V
4 conducteurs	Rigide 0,08 – 2,5 mm² · souple 0,08 – 4 mm²	20,5 × 21,6 × 14,5 mm	32 A · 250 V
5 conducteurs	Rigide 0,08 – 2,5 mm² · souple 0,08 – 4 mm²	20,5 × 26,6 × 14,5 mm	32 A · 250 V

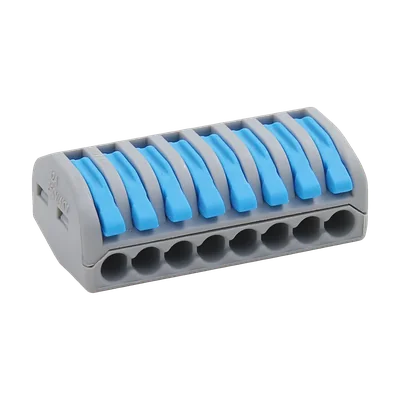

8 conducteurs	Rigide 0,08 – 2,5 mm² · souple 0,08 – 4 mm²	20,5 × 40,5 × 14,5 mm	32 A · 250 V
2 entrées / 2 sorties	Rigide et souple 0,08 – 4 mm²	38,2 × 12,5 × 13,2 mm	32 A · 250 V

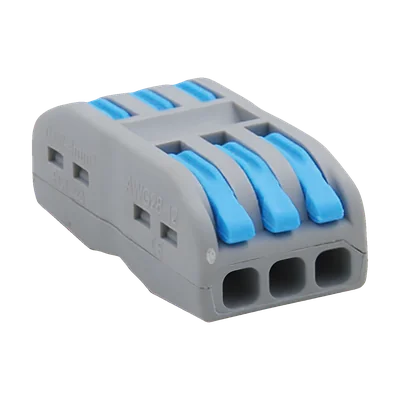

3 entrées / 3 sorties	Rigide et souple 0,08 – 4 mm²	38,2 × 17,8 × 13,2 mm	32 A · 250 V
4 entrées / 4 sorties	Rigide et souple 0,08 – 4 mm²	38,2 × 23,7 × 13,2 mm	32 A · 250 V

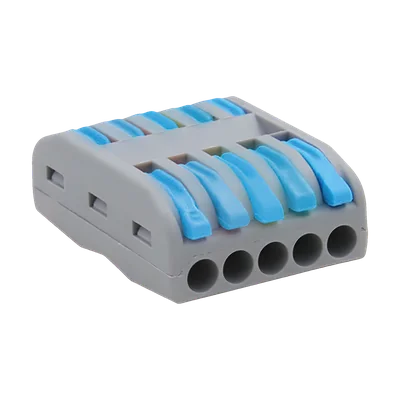

5 entrées / 5 sorties	Rigide et souple 0,08 – 4 mm²	38,2 × 23,7 × 13,2 mm	32 A · 250 V
6 pôles traversants	Rigide et souple 0,08 – 4 mm²	—	32 A · 250 V
8 pôles traversants	Rigide et souple 0,08 – 4 mm²	—	32 A · 250 V
1 entrée / 2 sorties	Rigide 0,08 – 2,5 mm² · souple 0,08 – 4 mm²	18 × 12,5 × 9,5 mm	32 A · 250 V
1 entrée / 3 sorties	Rigide 0,08 – 2,5 mm² · souple 0,08 – 4 mm²	18 × 18,5 × 9,5 mm	32 A · 250 V
1 entrée / 5 sorties	Rigide 0,08 – 2,5 mm² · souple 0,08 – 4 mm²	18 × 30 × 9,5 mm	32 A · 250 V
1 entrée / 1 sortie (jonction en ligne)	Rigide et souple 0,08 – 4 mm²	8 mm de large	32 A · 250 V
2 circuits · 6 bornes (fixation possible)	Rigide 0,08 – 2,5 mm² · souple 0,08 – 4 mm²	—	32 A · 250 V
Répartiteur 6 : 2 bornes	Rigide 0,08 – 2,5 mm² · souple 0,08 – 4 mm²	—	32 A · 250 V
Répartiteur 6 : 3 bornes	Rigide 0,08 – 2,5 mm² · souple 0,08 – 4 mm²	—	32 A · 250 V
3 circuits · 9 bornes (3 × 1 entrée / 2 sorties)	Rigide 0,08 – 2,5 mm² · souple 0,08 – 4 mm²	—	32 A · 250 V

Raccordement sans outil, réutilisable : dénuder sur 9 à 11 mm, insérer jusqu'en butée, rabattre le levier.

Aussi recherché sous : PCT-212 · PCT-213 · PCT-214 · PCT-215 · PCT-218 · PCT-222 · PCT-223 · PCT-224 · PCT-225 · PCT-223-6P · PCT-223-8P · PCT-612

Caractéristiques techniques

Électrique
Type	Bornes automatiques (push-in), bornes à levier et répartiteurs
Conducteurs	Rigide 0,08 – 2,5 mm² (28 – 14 AWG) · souple 0,08 – 4 mm² (28 – 12 AWG)
Tension assignée	250 V~ (max. 400 V)
Courant assigné	32 A
Tension assignée de choc Uimp	4 kV

Mécanique
Longueur de dénudage	9 – 10 mm (série 21x) · 12 mm (série 22x)
Accessoires TOSUN	Supports de fixation PCT-G et PCT-22G
Boîtier	PA66 auto-extinguible
Contacts	Cuivre étamé, ressort inox

Environnement
Température de service	−40 … +85 °C (pointe 105 °C)

Conformité
Norme / marquage	IEC 60998-1 · IEC 60998-2-2 · CE · RoHS

Utilisation
Applications	Boîtes de dérivation · luminaires et éclairage LED · appareillage · tableaux de distribution · rénovation

Documentation

TypeLangueFormat
Fiche techniqueConnecteurs rapides à levier PCTFRPDF · 397 koTélécharger
Fiche techniqueموصلات سريعة بذراع PCTARPDF · 332 koTélécharger
Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
