FAPELEC · TOSUNLUXFiche technique — Bornes de raccordement sur barre cuivre SVfapelec.ma/produits/armoire-raccordement/bornes-pour-barres-sv/ · 22/10/2026

Série · Borne pour barre · SV

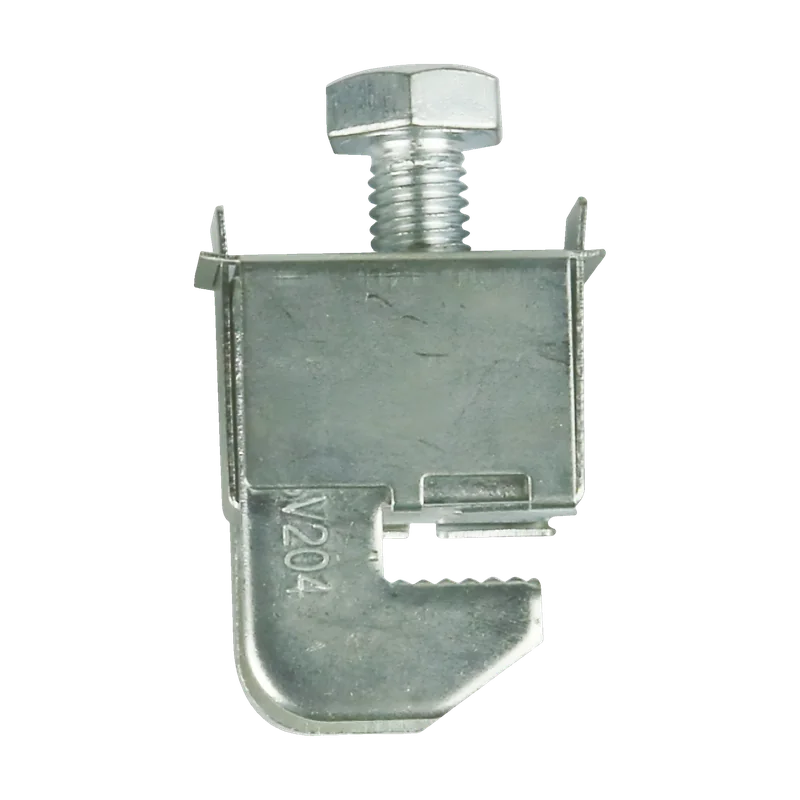

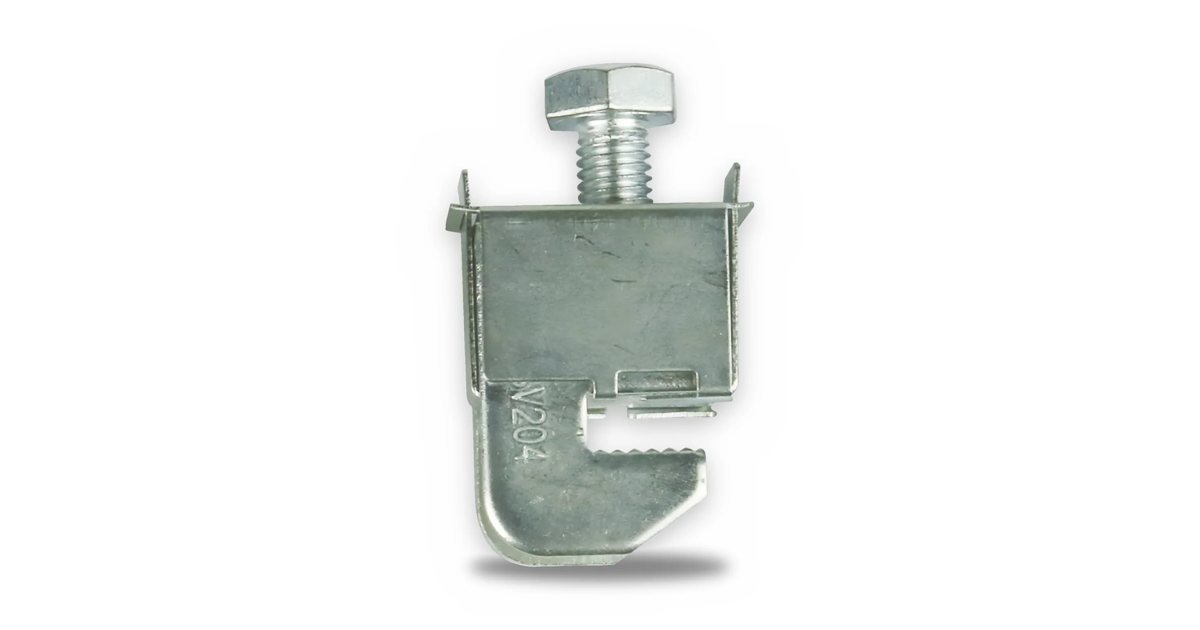

Bornes de raccordement sur barre cuivre SV

Name: Bornes de raccordement sur barre cuivre SV
Brand: TOSUNLUX

SV202 · SV204 · barres de 4 – 5 mm

2,5–70 mm² · IEC 60947-7-1

Bornes étriers TOSUNLUX (Tosun) SV pour raccorder un conducteur rond ou une barre souple directement sur un jeu de barres en cuivre, sans perçage. Serrage par vis à tête hexagonale.

IEC 60947-7-1

2,5–70 mm²Conducteur

4–5 mmBarre

3–12 N·mCouple

Fiche technique PDF

Sélecteur de références

2 références

							Comparer
	SV202	4 – 5 mm	2,5 – 16 mm²	8 × 8 mm	3 N·m	22 – 29 mm
	SV204	4 – 5 mm	35 – 70 mm²	16,5 × 15 mm	10 – 12 N·m	39 – 57 mm

Pour barres de 9 – 10 mm d'épaisseur : modèles SV207 et SV209.

Caractéristiques techniques

Électrique
Type	Borne étrier pour jeu de barres
Conducteurs	Ronds ou barres souples lamellées
Tension assignée	Ui 690 V
Courant assigné	80 A (conducteur 16 mm²)

Mécanique
Épaisseur de barre	4 – 5 mm (SV201 à SV205) · 9 – 10 mm (SV206 à SV210)
Montage	Sans perçage de la barre

Conformité
Norme / marquage	IEC 60947-7-1

¹ Valeur d'une série équivalente, à confirmer à la commande.
² Valeur normative : IEC 60947-7-1.

Documentation

TypeLangueFormat
Fiche techniqueBornes de raccordement sur barre cuivre SVFRPDF · 305 koTélécharger
Fiche techniqueمرابط توصيل على قضبان النحاس SVARPDF · 231 koTélécharger
Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
