Borniers de répartition XQ · TS-0609
Barres laiton 6 × 9 et 8 × 12 · 6 à 18 pôles
6–18 pôles · IEC 60947-7-1

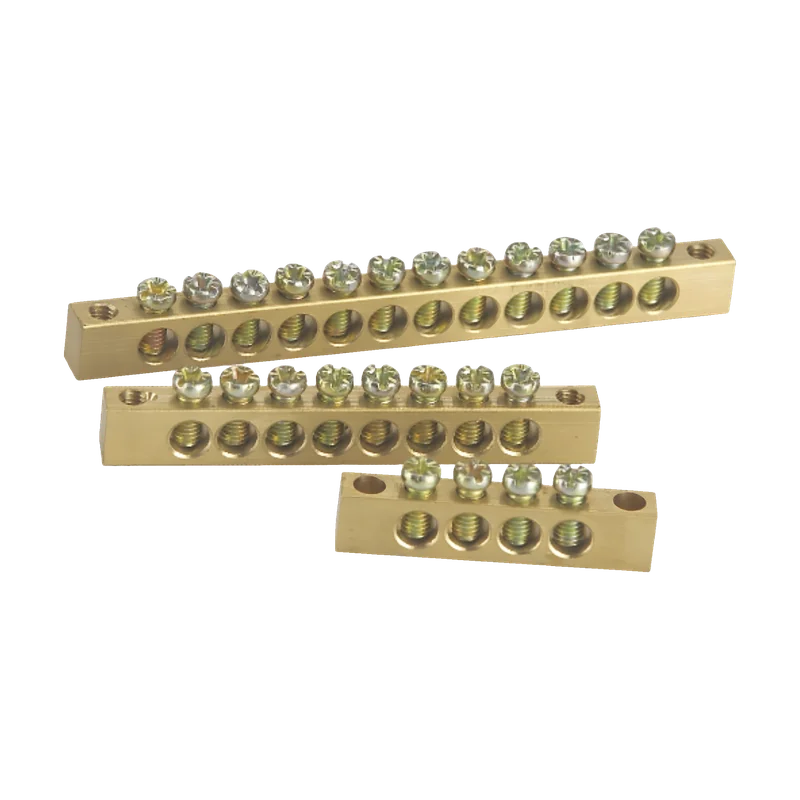

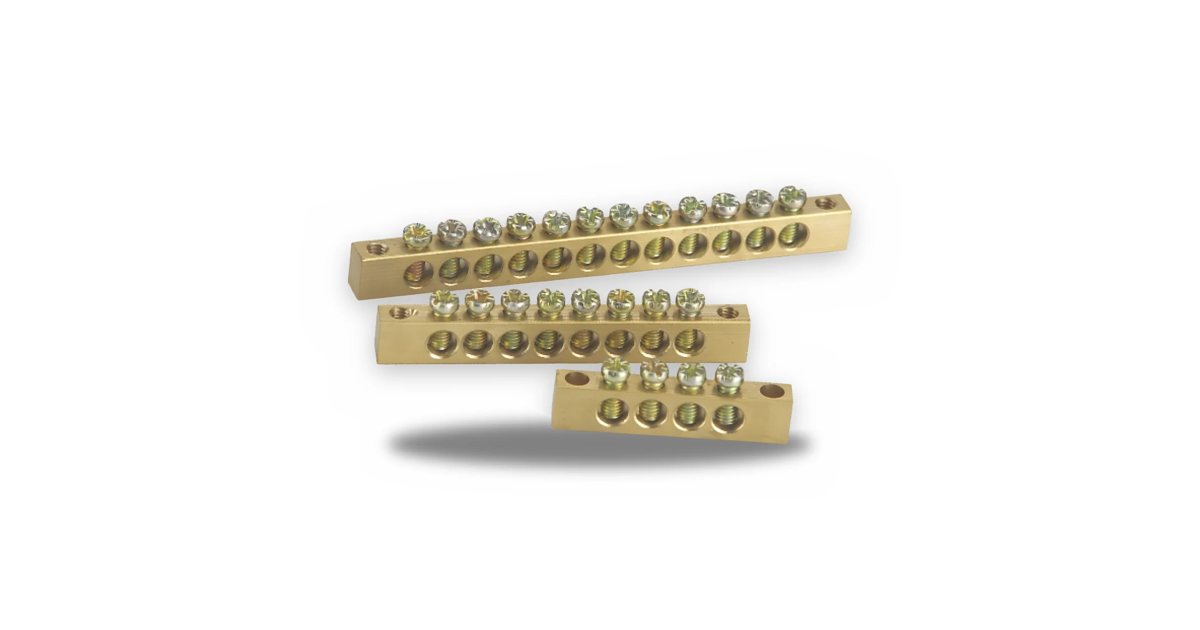

Borniers de répartition TOSUNLUX (Tosun) en laiton pour les barres de neutre et de terre des tableaux : barre nue XQ-0812 de 6 à 18 pôles, et borniers TS-0609 sur supports isolants ou sur support encliquetable sur rail DIN, en 8 et 12 pôles.
IEC 60947-7-1
6 à 18Pôles
6×9 · 8×12 mmBarre
Vis / rail DINMontage
Borniers de répartition XQ · TS-0609 — TOSUNLUX Marocfapelec.maSélecteur de références
13 référencesAucune référence ne correspond à ces filtres.
Aussi recherché sous : XQ-0812 · TS-0609A · TS-0609F · TS-0609C · 6X9 · 8X12
Caractéristiques techniques
| Type | Borniers de répartition (neutre, terre) |
|---|---|
| Tension assignée | Ui 400 V1 |
| Courant assigné | 100 A (barre 6 × 9) · 125 A (barre 8 × 12)1 |
| XQ-0812 — pôles disponibles | 4 · 6 · 8 · 10 · 12 · 14 · 16 · 18 |
|---|---|
| TS-0609A — pôles disponibles | 4 · 6 · 8 · 10 · 12 |

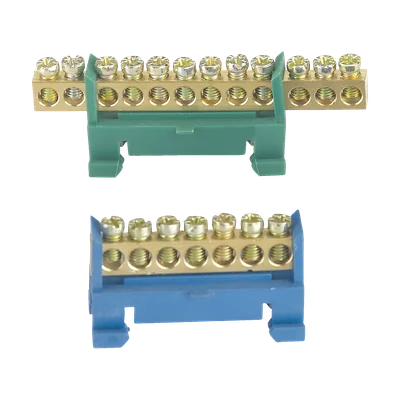

| TS-0609F — pôles disponibles | 7 · 8 · 10 · 12 · 15 |

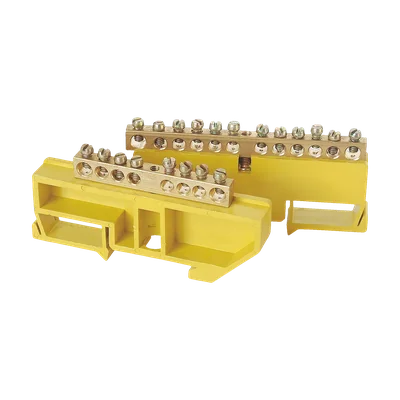

| TS-0609C — pôles disponibles | 8 · 10 · 12 · 14 · 16 · 18 · 20 |
| Section des barres | 6 × 9 mm · 8 × 12 mm |
| Montage | Sur platine par vis ou rail DIN2 |
| Norme / marquage | IEC 60947-7-13 |
|---|
- 1 Valeur d'une série équivalente, à confirmer à la commande.
- 2 Valeur normative : rail symétrique 35 mm IEC 60715 (EN 60715) ; module 17,5 / 18 mm (DIN 43880).
- 3 Valeur normative : IEC 60947-7-1.
Documentation
- Fiche techniqueBorniers de répartition XQ · TS-0609FRPDF · 372 koTélécharger
- Fiche techniqueقضبان توزيع XQ · TS-0609ARPDF · 303 koTélécharger
- Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
Tous les documents de la série dans le centre de documentation
