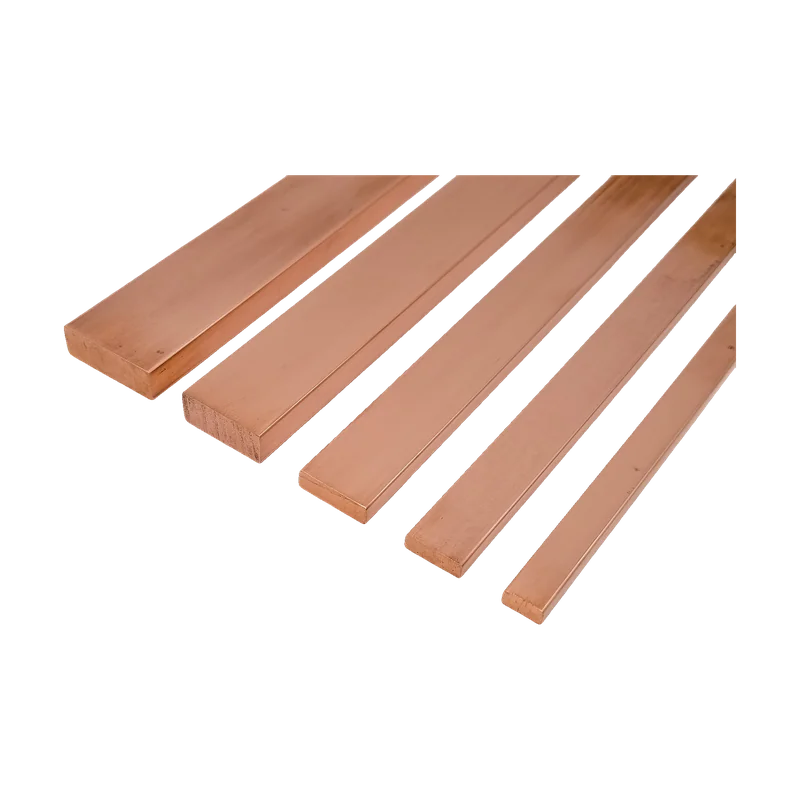

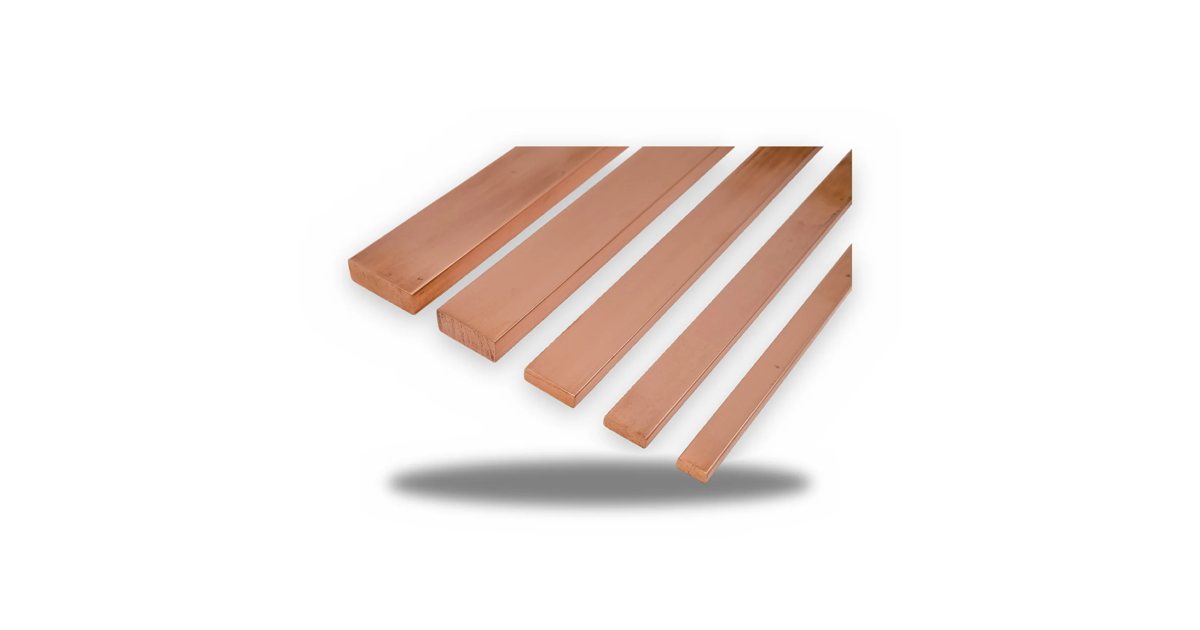

Méplats en cuivre rouge de plusieurs largeurs

Série · Méplat cuivre · 5 mm

Méplats en cuivre 20 à 60 × 5 mm

Name: Méplats en cuivre 20 à 60 × 5 mm
Brand: TOSUNLUX

6 largeurs · épaisseur 5 mm · barres de 3 m

TOSUNLUX (Tosun) · 20–60 × 5 mm · EN 13601

Méplats en cuivre rouge pour jeux de barres de tableaux et d'armoires, liaisons de puissance et barrettes de terre : épaisseur 5 mm, largeurs de 20 à 60 mm, vendus en barres de 3 m. À percer, plier et couper à l'atelier, à fixer sur supports isolants.

EN 13601

20–60 mmLargeur

5 mmÉpaisseur

3 mLongueur

Fiche technique PDF

Sélecteur de références

6 références

SectionMasse par barreIntensité admissible


20 × 5 mm · 100 mm²	3 m	2,6 kg	274 A
25 × 5 mm · 125 mm²	3 m	3,3 kg	327 A
30 × 5 mm · 150 mm²	3 m	3,85 kg	379 A
40 × 5 mm · 200 mm²	3 m	5,15 kg	482 A
50 × 5 mm · 250 mm²	3 m	6,4 kg	583 A
60 × 5 mm · 300 mm²	3 m	7,8 kg	688 A

Intensités admissibles selon DIN 43671, barre nue, courant alternatif, 35 °C ambiant, 65 °C en barre.

¹ Valeur normative : DIN 43671, tableau 1 (barre nue, CA, 35 °C ambiant, 65 °C en barre).

Aussi recherché sous : 20X5 · 25X5 · 30X5 · 40X5 · 50X5 · 60X5

Caractéristiques techniques

Électrique
Matière	Cuivre rouge
Nuance	Cu-ETP (EN 13601)
Résistivité à 20 °C	0,0172 Ω·mm²/m
Résistance linéique à 20 °C	0,17 mΩ/m (20 × 5) à 0,057 mΩ/m (60 × 5)
Type	Barre plate en cuivre électrolytique
Courant admissible	274 A (20 × 5) → 688 A (60 × 5) · barre nue, CA, 35 °C ambiant, 65 °C en barre (DIN 43671)

Mécanique
Épaisseur	5 mm
Longueur des barres	3 m
Masse	2,6 kg (20 × 5) à 7,8 kg (60 × 5) par barre

Conformité
Norme / marquage	EN 13601

Utilisation
Applications	Jeux de barres de tableaux et d'armoires, liaisons de puissance, barrettes de terre
Mise en œuvre	Découpe, poinçonnage et pliage (machine VHB-150) ; fixation sur supports isolants ; raccordement par bornes SV

¹ Valeur d'une série équivalente, à confirmer à la commande.
² Valeur calculée : R = ρ / S (ρ = 0,0172 Ω·mm²/m (Cu recuit IEC 60028, 20 °C) ; S = 100 → 300 mm²).
³ Valeur normative : DIN 43671, tableau 1 (barre nue, CA, 35 °C ambiant, 65 °C en barre).
⁴ Valeur normative : EN 13601.

Documentation

TypeLangueFormat
Fiche techniqueMéplats en cuivre 20 à 60 × 5 mmFRPDF · 359 koTélécharger
Fiche techniqueقضبان نحاسية مسطحة من 20 إلى 60 × 5 ممARPDF · 269 koTélécharger
Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
