Blocs de contacts auxiliaires TSA1-DN

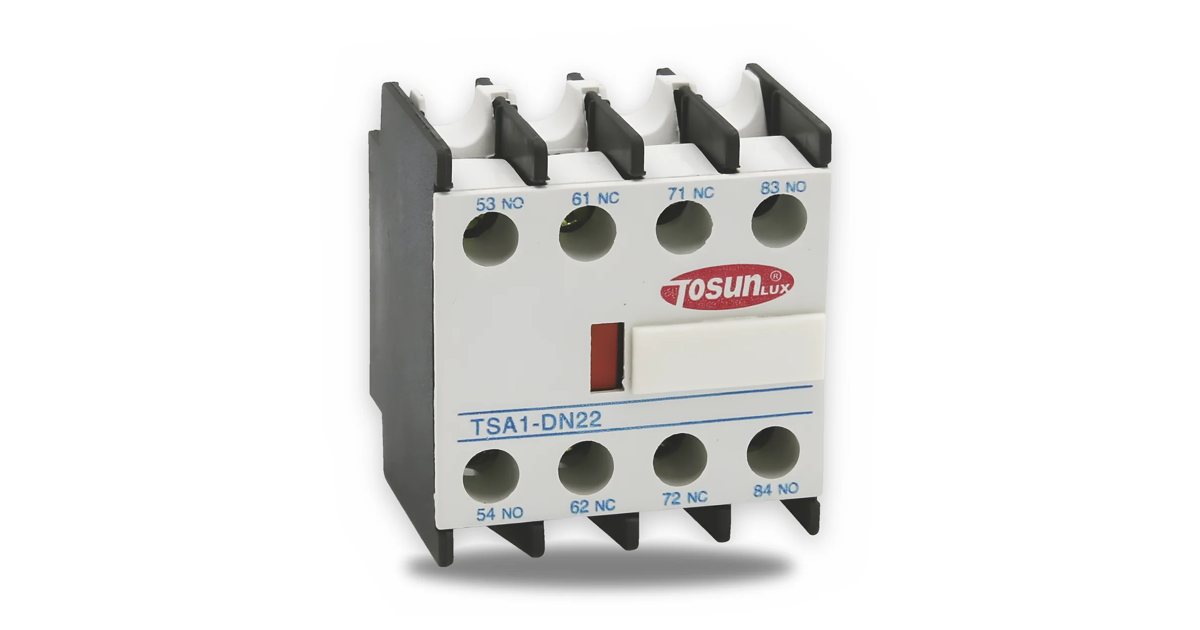

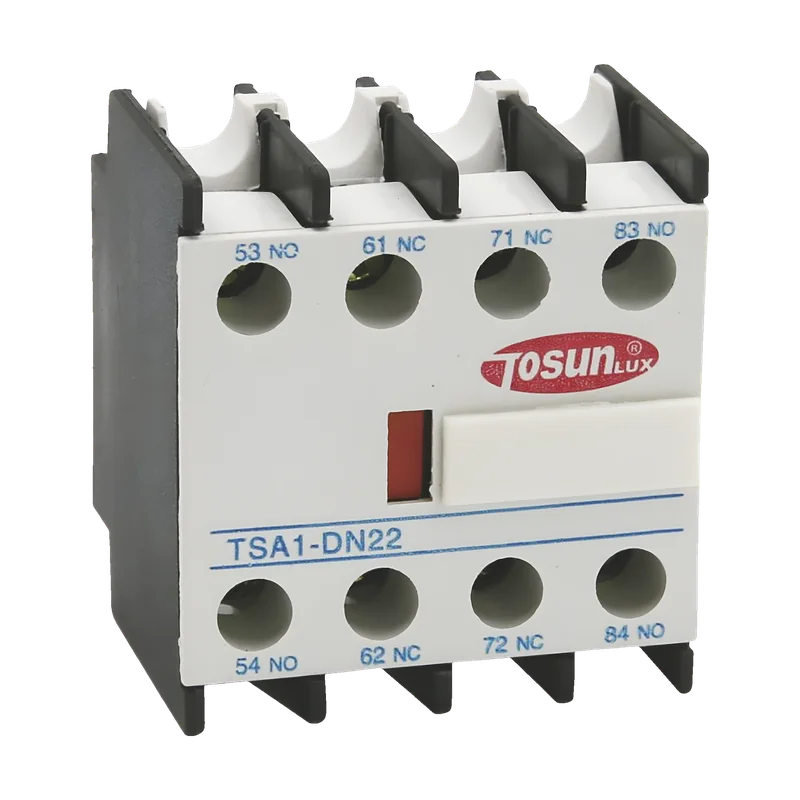

TSA1-DN11 · TSA1-DN22
NO+NC · 2NO+2NC · IEC 60947-4-1
Blocs de contacts auxiliaires frontaux TOSUNLUX (Tosun) TSA1-DN11 (NO+NC) et TSA1-DN22 (2NO+2NC) pour les contacteurs TSC1-D, TSC-D et TSC7 : encliquetage en façade du contacteur, sans outil.
EN 60947-5-1IEC 60947-4-1IEC 60947-5-1
NO+NC · 2NO+2NCContacts
En façadeMontage
Blocs de contacts auxiliaires TSA1-DN — TOSUNLUX Marocfapelec.maCaractéristiques techniques
| Blocs auxiliaires | TSA1-DN11 (NO+NC) · TSA1-DN22 (2NO+2NC) |
|---|---|
| Type | Blocs de contacts auxiliaires frontaux pour contacteurs TSC1-D1 |
| Tension assignée d'emploi | Ue 690 V AC · Ui 690 V1 |
| Courant assigné | Ith 10 A · AC-15 : 2,5 A sous 400 V1 |
| Montage | Encliquetage en façade du contacteur, sans outil1 |
|---|
| Norme produit | IEC 60947-5-12 |
|---|
- 1 Valeur d'une série équivalente, à confirmer à la commande.
- 2 Valeur normative : IEC 60947-5-1.
Documentation
- Fiche techniqueBlocs de contacts auxiliaires TSA1-DNFRPDF · 307 koTélécharger
- Fiche techniqueكتل التلامس المساعدة TSA1-DNARPDF · 249 koTélécharger
- Certificat · Vérification de conformité CEIntertek · 210200110SHA-V1 · EN IEC 60947-4-1:2019 · EN 60947-5-1:2017ENWebP · 175 koTélécharger
- Certificat · Certificat d'essai CB (IECEE)Intertek Semko · SE-104717 · IEC 60947-4-1:2018 · IEC 60947-5-1:2016ENWebP · 58 koTélécharger
- Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
Tous les documents de la série dans le centre de documentation
