Contacteurs série LS7 — TSC7
TSC7-09 → TSC7-32 · TSC7-09 → TSC7-32 · 9–32 A · 4–15 kW
IEC 60947-1

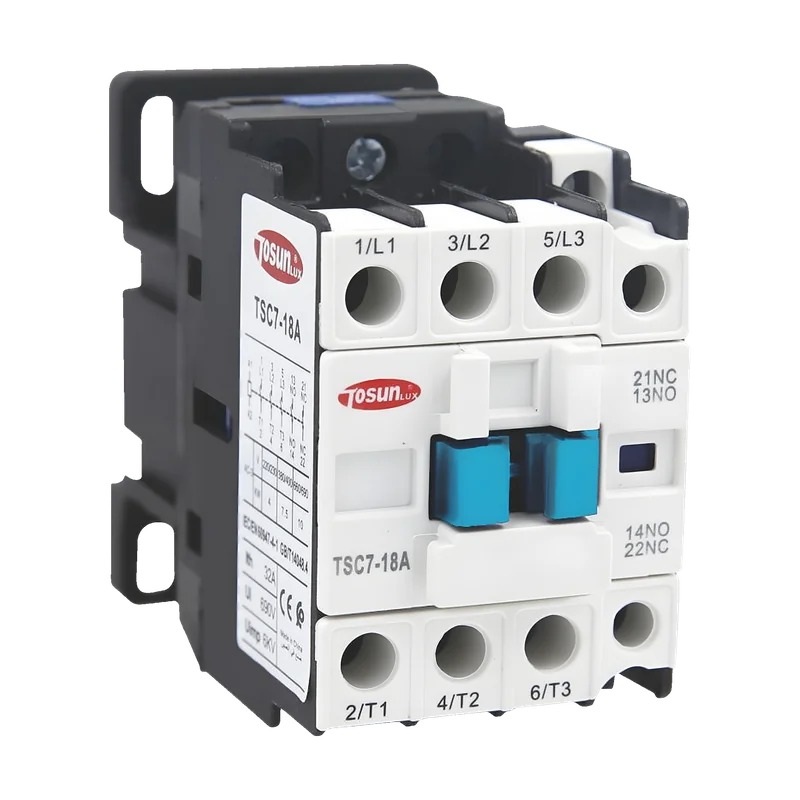

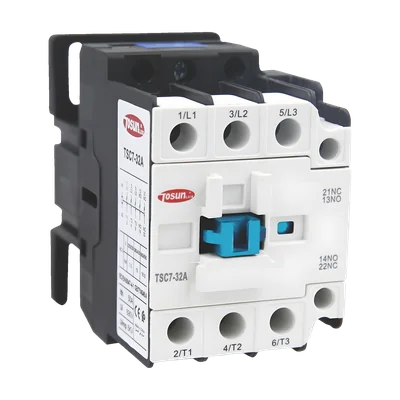

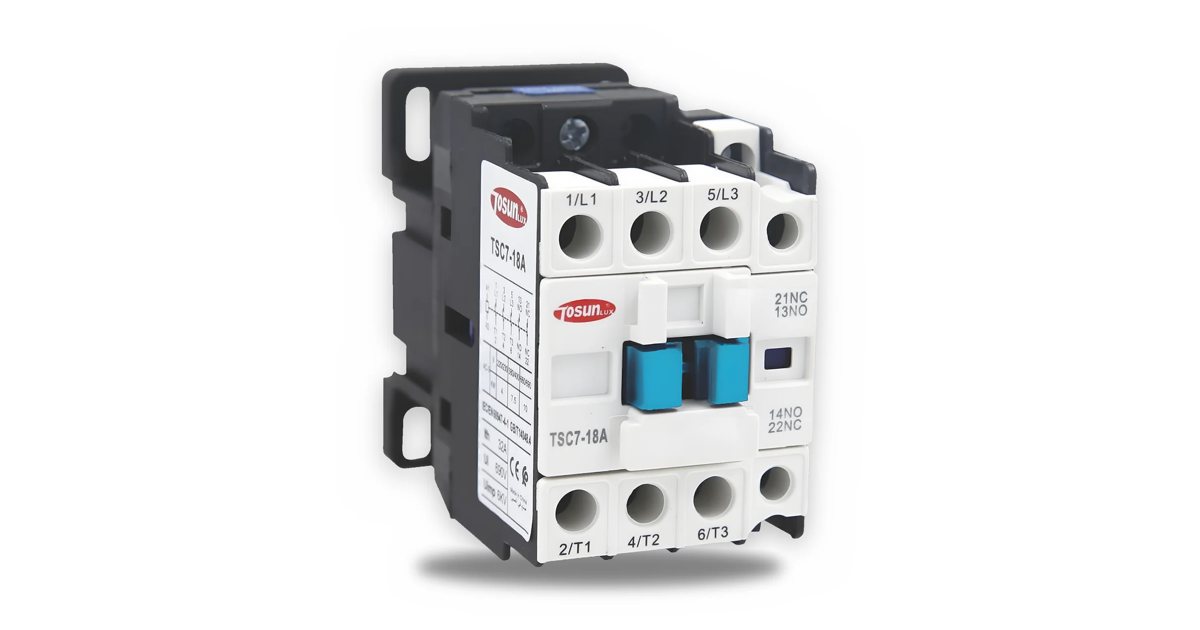

Contacteurs AC TOSUNLUX (Tosun) série TSC7 (référencés LS7 au catalogue FAPELEC) pour l'établissement, la coupure et la commande fréquente des moteurs AC sur des circuits jusqu'à 660 V AC 50/60 Hz. Cinq calibres de 9 à 32 A en AC-3 sous 400 V (4 à 15 kW), contacts 3P+NO+NC intégrés, tension d'isolement 690 V, bobine 220 V.
Contacteurs TSC7 9–32 A — TOSUNLUX Maroc | FAPELECfapelec.maSélecteur de références
5 références| Comparer | ||||||||
|---|---|---|---|---|---|---|---|---|
| 9 A | 3,5 A | 6,6 A | 2,2 kW | 4 kW | 20 A | 220 V | ||
| 12 A | 5 A | 8,9 A | 3 kW | 5,5 kW | 20 A | 220 V | ||
| 18 A | 7,7 A | 12 A | 4 kW | 7,5 kW | 32 A | 220 V | ||
| 25 A | 8,5 A | 18 A | 5,5 kW | 11 kW | 40 A | 220 V | ||
| 32 A | 12 A | 21 A | 7,5 kW | 15 kW | 50 A | 220 V |
Aucune référence ne correspond à ces filtres.
Encombrement A × B × C max. : TSC7-09/12 et 18 47 × 75 × 87 mm · TSC7-25/32 57 × 83 × 100 mm.
Aussi recherché sous : LS7-D09 · LS7-D12 · LS7-D18 · LS7-D25 · LS7-D32 · LS7 · TSC7 · LC1 · LS7-D09 · LS7-D12 · LS7-D18 · LS7-D25
Tableaux de choix
Tableau de sélection
| 9 | 4 | 3,5 | 20 | 3P + NO + NC | 47 × 75 × 87 | |
| 12 | 5,5 | 5 | 20 | 3P + NO + NC | 47 × 75 × 87 | |
| 18 | 7,5 | 7,7 | 32 | 3P + NO + NC | 47 × 75 × 87 | |
| 25 | 11 | 8,5 | 40 | 3P + NO + NC | 57 × 83 × 100 | |
| 32 | 15 | 12 | 50 | 3P + NO + NC | 57 × 83 × 100 |
Configurateur de référence
Choisissez le calibre et la tension de la bobine : la référence complète s'affiche, prête à copier.
Code de commande
Référence complète = référence du contacteur + code de la bobine. Exemple : TSC7-09 + M7 = TSC7-09M7, bobine 220 V 50/60 Hz. Bobines standard : 220 V (M7).
| Tension de bobine (V) | 24 | 42 | 48 | 110 | 220 | 230 | 240 | 380 | 400 | 415 | 440 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 Hz | B5 | D5 | E5 | F5 | M5 | P5 | U5 | Q5 | V5 | N5 | R5 |
| 60 Hz | B6 | D6 | E6 | F6 | M6 | — | U6 | Q6 | — | — | R6 |
| 50/60 Hz | B7 | D7 | E7 | F7 | M7 | P7 | U7 | Q7 | V7 | N7 | R7 |
Associations
| TSR2-D1312 · TSR2-D1314 | 5,5 – 8 A · 7 – 10 A | TSE1-D09 | |
| TSR2-D1316 | 9 – 13 A | TSE1-D12 | |
| TSR2-D1321 | 12 – 18 A | TSE1-D18 | |
| TSR2-D1322 · TSR2-D2353 | 17 – 25 A · 23 – 32 A | TSE1-D25 | |
| TSR2-D1353 · TSR2-D2355 | 23 – 32 A · 28 – 36 A | TSE1-D32 |
Relais thermique TSR2-D monté directement sous le contacteur. Blocs additifs communs à tous les calibres, en façade : contacts auxiliaires TSA1-DN11 (NO + NC) · TSA1-DN22 (2NO + 2NC), temporisateurs pneumatiques TSA2-DT2 · TSA2-DT4 (retard au travail) et TSA3-DR2 (retard au repos).
Comparatif des contacteurs
| TSC1-K | 9 – 12 A | 660 V | 6 kV | 10 × 10⁶ manœuvres | 3P + NO / NC | Bobines 24 V AC / DC · 220 V | Petits moteurs jusqu'à 5,5 kW, coffrets compacts |
|---|---|---|---|---|---|---|---|
| TSC-D | 9 – 32 A | 660 V | 6 kV | 8 – 10 × 10⁶ manœuvres | 3P + NO / NC | Relais TSR2-D · blocs TSA1 / TSA2 | Moteurs jusqu'à 15 kW, usage général |
| TSC7 | 9 – 32 A | 660 V | 6 kV | 10 × 10⁶ manœuvres | 3P + NO + NC | Relais TSR2-D · bobines TSC7 | Tableaux compacts, NO + NC intégrés |
| TSC1-D | 9 – 150 A | 660 V | 6 kV (D09 – D95) · 8 kV | 6 – 10 × 10⁶ manœuvres | 3P + NO / NC · 4P | Relais TSR2-D · blocs TSA1 / TSA2 / TSA3 · bobines TSX1 | Industrie : moteurs jusqu'à 75 kW, inverseurs, étoile-triangle |
| TSC1-F | 115 – 150 A | 1 000 V | 8 kV | 10 × 10⁶ manœuvres | 3P + 1 NO + 1 NC | Bobines 220 V · 380 V | Gros moteurs 55 – 75 kW, distribution AC-1 jusqu'à 250 A |
| LCH8 | AC-7a 25 – 63 A | 400 V | 4 kV | 1 × 10⁶ manœuvres | 2P · 4P NO / NC | Bobines AC 24 · 110 · 230 V | Tertiaire et résidentiel : éclairage, chauffage, délestage en tableau modulaire |
Encombrement et fixation
| 47 | 75 | 87 | 120,5 | 34/35 | 56/60 | 4,5 | |
| 47 | 75 | 87 | 120,5 | 34/35 | 56/60 | 4,5 | |
| 47 | 75 | 87 | 125,5 | 34/35 | 56/60 | 4,5 | |
| 57 | 83 | 100 | 138,5 | 40 | 48 | 4,5 | |
| 57 | 83 | 100 | 138,5 | 40 | 48 | 4,5 |
Cotes en mm. A × B × C : largeur × hauteur × profondeur · D : profondeur avec bloc additif · a × b : entraxes de fixation · Ø : trous de fixation.
Caractéristiques techniques
| Type | Contacteur AC électromagnétique |
|---|---|
| Contacts | 3P+NO+NC |
| Tension assignée d'emploi max. | 660 V AC |
| Tension assignée d'isolement Ui | 690 V |
| Tension assignée de tenue aux chocs Uimp | 6 kV |
| Fréquence | 50 / 60 Hz |
| Ie AC-3 380/400 V | 9 – 32 A |
| Ie AC-4 380/400 V | 3,5 – 12 A |
| Ie AC-3 660/690 V | 6,6 – 21 A |
| Puissance moteur AC-3 380/400 V | 4 – 15 kW |
| Puissance moteur AC-3 660/690 V | 5,5 – 18,5 kW |
| Courant thermique Ith | 20 – 50 A |
| Courant assigné d'emploi AC-1 | 20 A (09, 12) → 50 A (32) · égal à Ith1 |
| Tensions de bobine TOSUN | 24 – 600 V AC · multitension AC/DC 24–60 / 110–260 / 300–460 V |
| Bobine au catalogue FAPELEC | 220 V |
| Endurance électrique AC-3 | 0,6 – 1 × 10⁶ manœuvres |
|---|---|
| Endurance électrique AC-4 | 0,2 × 10⁶ manœuvres |
| Endurance mécanique | 10 × 10⁶ manœuvres2 |
| Encombrement A × B × C max. | 47 × 75 × 87 mm → 57 × 83 × 100 mm |
| Norme (certificats CE et CB) | IEC 60947-4-1 |
|---|---|
| Organisme | Bureau Veritas |
- 1 Valeur calculée : Ie AC-1 = Ith (courant thermique conventionnel publié par TOSUNLUX).
- 2 Valeur d'une série équivalente, à confirmer à la commande.
