Temporisateurs pneumatiques TSA2-DT · TSA3-DR

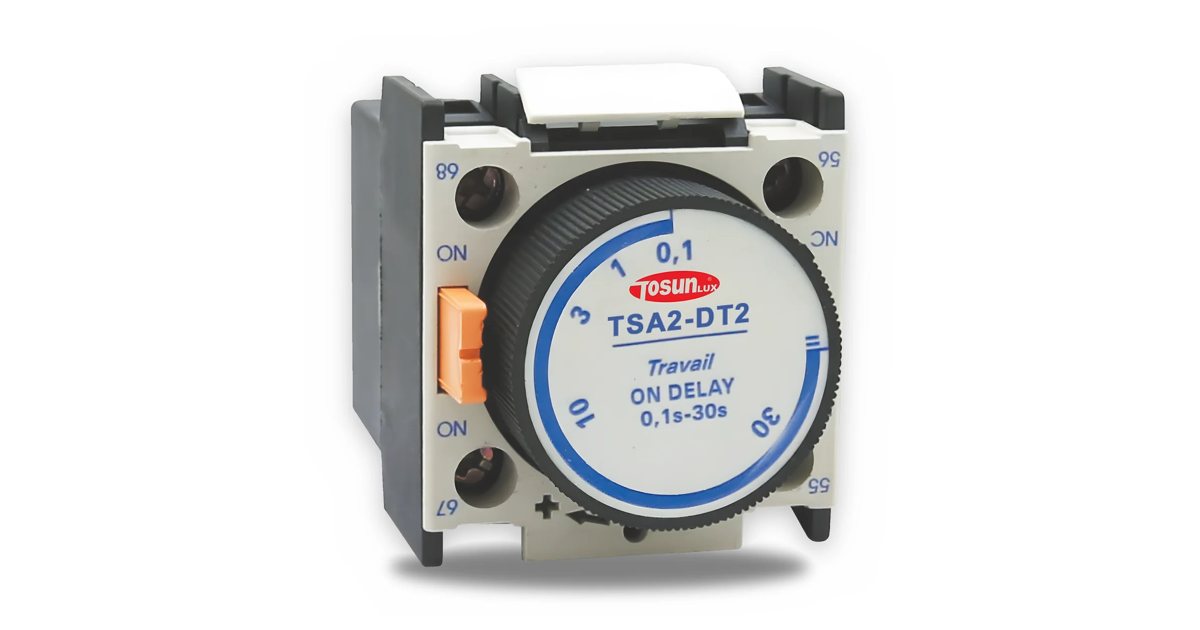

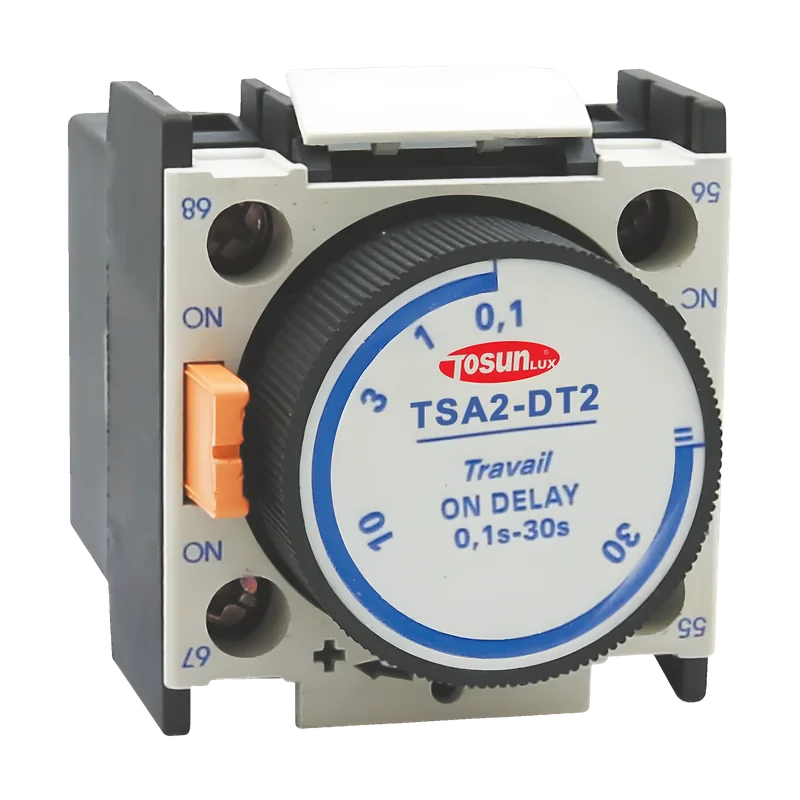

TSA2-DT2 · TSA2-DT4 · TSA3-DR2
0,1 – 180 s · IEC 60947-4-1
Temporisateurs pneumatiques TOSUNLUX (Tosun) à contacts NO+NC, montés en façade des contacteurs TSC1-D, TSC-D et TSC7 : TSA2-DT2 (0,1 – 30 s) et TSA2-DT4 (10 – 180 s) retardés au travail, TA2-DR2 (TSA3-DR2) retardé au repos (0,1 – 30 s). Pour réaliser des contacteurs temporisés et des démarreurs.
EN 60947-5-1IEC 60947-4-1IEC 60947-5-1
0,1 – 180 sTemporisation
NO+NCContacts
Temporisateurs pneumatiques TSA2-DT · TSA3-DR — TOSUNLUX Marocfapelec.maSélecteur de références
3 références| Comparer | ||||
|---|---|---|---|---|
| Temporisateur retardé au travail | NO+NC | 0,1 – 30 s | ||
| Temporisateur retardé au travail | NO+NC | 10 – 180 s | ||
| Temporisateur retardé au repos | NO+NC | 0,1 – 30 s |
Aucune référence ne correspond à ces filtres.
Travail / repos : ON DELAY « Travail » · OFF DELAY « Repos ».
Aussi recherché sous : TA2-DR2 · TA2-DR2 · TSA2-DT · TSA3-DR
Caractéristiques techniques
| Temporisateurs retardés au travail | TSA2-DT2 (0,1 – 30 s) · TSA2-DT4 (10 – 180 s) |
|---|---|

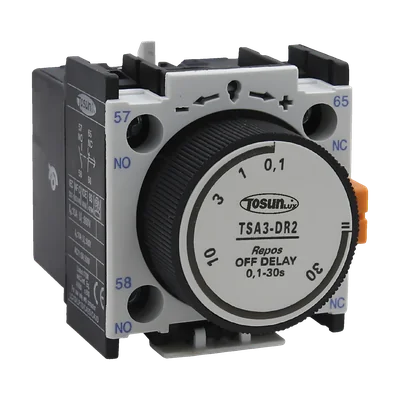

| Temporisateur retardé au repos | TA2-DR2 = TSA3-DR2 (0,1 – 30 s) |
| Contacts temporisés | NO+NC |
| Type | Temporisateurs pneumatiques pour contacteurs TSC1-D1 |
| Tension assignée d'emploi | Ue 690 V AC · Ui 690 V1 |
| Courant assigné | Ith 10 A · AC-15 : 2,5 A sous 400 V1 |
| Montage | Encliquetage en façade du contacteur, sans outil1 |
|---|
| Norme produit | IEC 60947-5-12 |
|---|
- 1 Valeur d'une série équivalente, à confirmer à la commande.
- 2 Valeur normative : norme produit du type d'appareil.
Documentation
- Fiche techniqueTemporisateurs pneumatiques TSA2-DT · TSA3-DRFRPDF · 375 koTélécharger
- Fiche techniqueمؤقتات هوائية TSA2-DT · TSA3-DRARPDF · 316 koTélécharger
- Certificat · Vérification de conformité CEIntertek · 210200110SHA-V1 · EN IEC 60947-4-1:2019 · EN 60947-5-1:2017ENWebP · 175 koTélécharger
- Certificat · Certificat d'essai CB (IECEE)Intertek Semko · SE-104717 · IEC 60947-4-1:2018 · IEC 60947-5-1:2016ENWebP · 58 koTélécharger
- Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
Tous les documents de la série dans le centre de documentation
