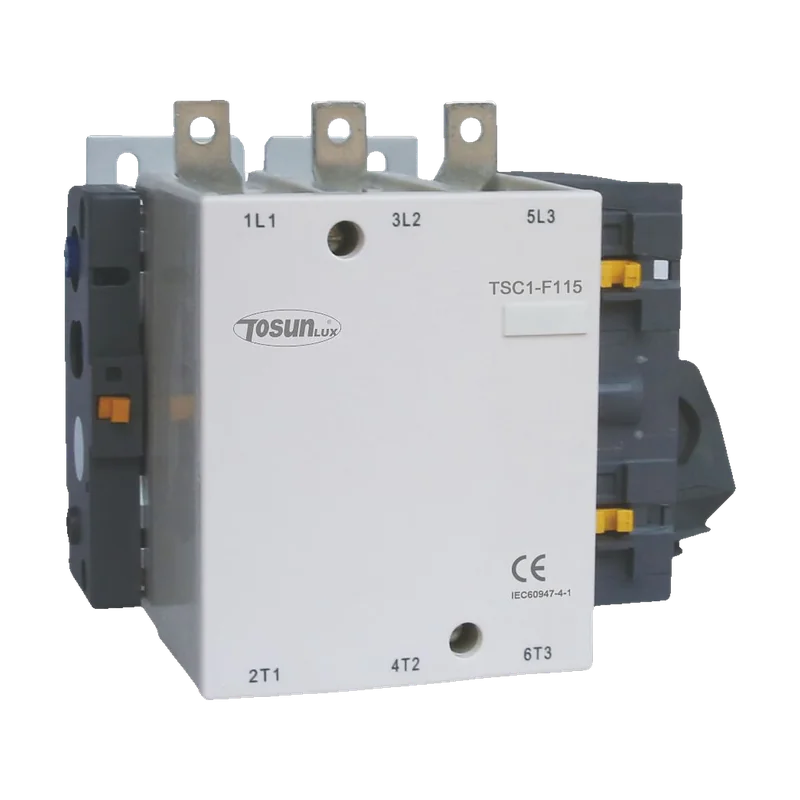

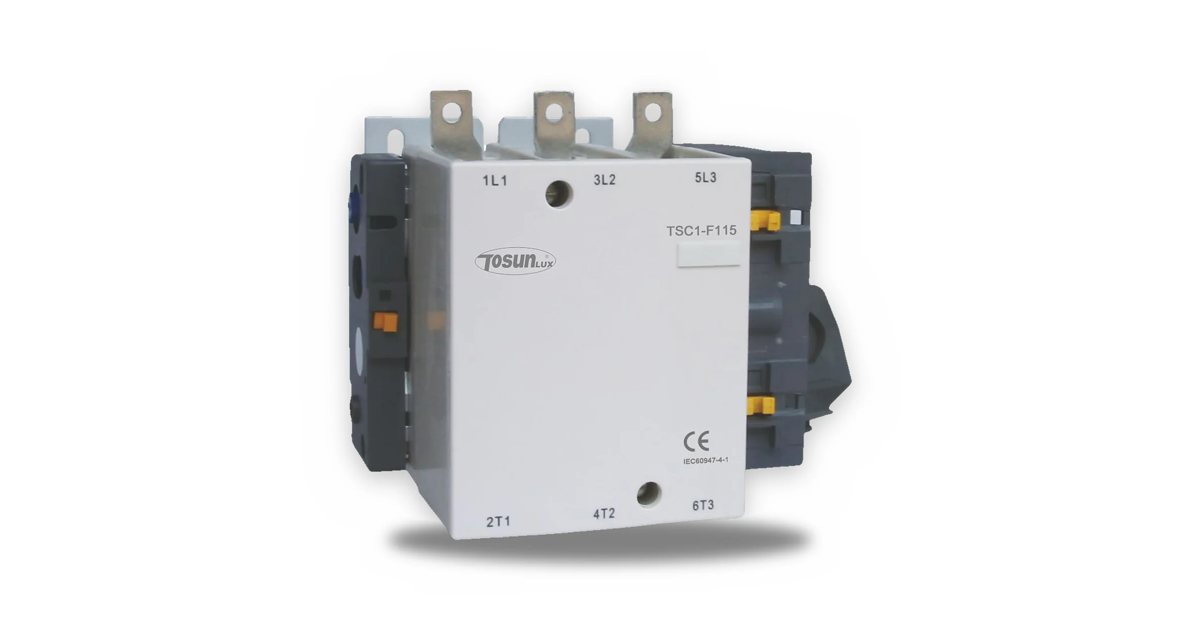

Contacteurs grande puissance TSC1-F
TSC1-F115 · TSC1-F150 · 115–150 A · 55–75 kW
IEC 60947-4-1
Contacteurs AC TOSUNLUX (Tosun) série TSC1-F pour le démarrage et la commande fréquente des moteurs de forte puissance et la commande de circuits de distribution. Deux calibres au catalogue FAPELEC : TSC1-F115 (115 A, 55 kW sous 400 V) et TSC1-F150 (150 A, 75 kW), tripolaires, contacts auxiliaires 1NO+1NC intégrés, bobine 220 V ou 380 V.
EN 60947-5-1IEC 60947-4-1IEC 60947-5-1EN 60947-4-1
115–150 AIe AC-3
55–75 kWMoteur 400 V
IEC 60947-4-1Norme
Contacteurs grande puissance TSC1-F — TOSUNLUX Marocfapelec.maSélecteur de références
2 référencesAucune référence ne correspond à ces filtres.
Raccordement principal : 25…120 mm² (F115) · 35…150 mm², couple 12 / 14 N·m. Poids 1,8 / 2,2 kg.
Aussi recherché sous : TSC1-F · F115 · F150 · LC1-F
Tableaux de choix
Tableau de sélection
| 115 | 200 | 55 | 3P | 220 V · 380 V | |
| 150 | 250 | 75 | 3P | 220 V · 380 V |
Comparatif des contacteurs
| TSC1-K | 9 – 12 A | 660 V | 6 kV | 10 × 10⁶ manœuvres | 3P + NO / NC | Bobines 24 V AC / DC · 220 V | Petits moteurs jusqu'à 5,5 kW, coffrets compacts |
|---|---|---|---|---|---|---|---|
| TSC-D | 9 – 32 A | 660 V | 6 kV | 8 – 10 × 10⁶ manœuvres | 3P + NO / NC | Relais TSR2-D · blocs TSA1 / TSA2 | Moteurs jusqu'à 15 kW, usage général |
| TSC7 | 9 – 32 A | 660 V | 6 kV | 10 × 10⁶ manœuvres | 3P + NO + NC | Relais TSR2-D · bobines TSC7 | Tableaux compacts, NO + NC intégrés |
| TSC1-D | 9 – 150 A | 660 V | 6 kV (D09 – D95) · 8 kV | 6 – 10 × 10⁶ manœuvres | 3P + NO / NC · 4P | Relais TSR2-D · blocs TSA1 / TSA2 / TSA3 · bobines TSX1 | Industrie : moteurs jusqu'à 75 kW, inverseurs, étoile-triangle |
| TSC1-F | 115 – 150 A | 1 000 V | 8 kV | 10 × 10⁶ manœuvres | 3P + 1 NO + 1 NC | Bobines 220 V · 380 V | Gros moteurs 55 – 75 kW, distribution AC-1 jusqu'à 250 A |
| LCH8 | AC-7a 25 – 63 A | 400 V | 4 kV | 1 × 10⁶ manœuvres | 2P · 4P NO / NC | Bobines AC 24 · 110 · 230 V | Tertiaire et résidentiel : éclairage, chauffage, délestage en tableau modulaire |
Caractéristiques techniques
| Type | Contacteur AC tripolaire |
|---|---|
| Ie AC-3 | 115 / 150 A |
| Ie AC-1 | 200 / 250 A |
| Puissance moteur AC-3 230 V | 30 / 40 kW |
| Puissance moteur AC-3 400 V | 55 / 75 kW |
| Catégories d'emploi | AC-1 · AC-3 · AC-4 |
| Pouvoir de fermeture Icm AC-3 | 1 150 / 1 500 A |
| Tenue aux courts-circuits | ≥ 50 kA (avec fusibles) |
| Fréquence | 50 / 60 Hz |
| Courant assigné d'emploi AC-4 (400 V) | 45 A (F115) · 60 A (F150)1 |
| Courant thermique conventionnel Ith | 200 A (F115) · 250 A (F150)1 |
| Tension assignée d'isolement Ui | 1 000 V1 |
| Tension assignée de tenue aux chocs Uimp | 8 kV2 |
| Bobines au catalogue FAPELEC | 220 V · 380 V |
| Consommation bobine (maintien) | ≤ 5 W |
| Temps de fermeture / d'ouverture | ≤ 50 ms / ≤ 30 ms |
| Contacts auxiliaires intégrés | 1NO + 1NC |
| Endurance mécanique | ≥ 10 × 10⁶ cycles |
|---|---|
| Endurance électrique AC-3 | ≥ 1,5 × 10⁶ cycles |
| Section circuit principal | 25…120 mm² / 35…150 mm² |
| Couple de serrage principal | 12 / 14 N·m |
| Section contacts auxiliaires | 1…4 mm² |
| Montage | Rail DIN / fixation par vis · verticale ± 22,5° |
| Poids approx. | 1,8 / 2,2 kg |
| Encombrement A × B × C et fixation | 163 × 170 × 171 mm (F115) · 168 × 174 × 171 mm (F150) · fixation par 4 vis1 |
| Indice de protection | IP20 |
|---|---|
| Température de service | −25 … +60 °C |
| Altitude max. | 2 000 m |
| Norme | IEC 60947-4-1 / EN 60947-4-1 |
|---|---|
| Certifications | CE · CCC · TÜV · RoHS |
- 1 Valeur d'une série équivalente, à confirmer à la commande.
- 2 Valeur normative : IEC 60947-1, tableau H.1 : réseau 230/400 V → 4 kV (cat. II/III modulaire), 6 kV (cat. III), 8 kV (cat. IV, Ue 690 V).
Documentation
- Fiche techniqueContacteurs grande puissance TSC1-FFRPDF · 395 koTélécharger
- Fiche techniqueكونتاكتورات استطاعة عالية TSC1-FARPDF · 332 koTélécharger
- Certificat · Vérification de conformité CEIntertek · 210200110SHA-V1 · EN IEC 60947-4-1:2019 · EN 60947-5-1:2017ENWebP · 175 koTélécharger
- Certificat · Certificat d'essai CB (IECEE)Intertek Semko · SE-104717 · IEC 60947-4-1:2018 · IEC 60947-5-1:2016ENWebP · 58 koTélécharger
- Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
Tous les documents de la série dans le centre de documentation
