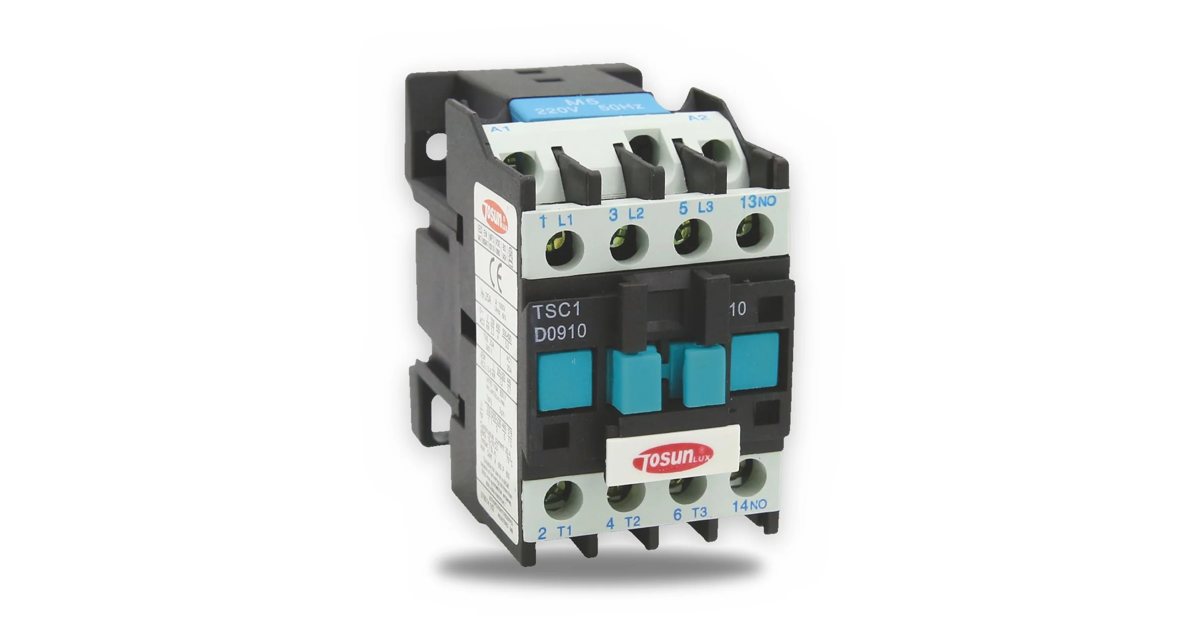

Contacteur TOSUNLUX TSC1-D09 9 A
Série · Contacteur · TSC1-D

Contacteurs de puissance série D — TSC1-D

TSC1-D09 → TSC1-D50 · TSC1-D65 → TSC1-D150 · 9–150 A · 4–75 kW

IEC 60947-4-1

Contacteurs AC TOSUNLUX (Tosun) série TSC1-D (référencés LC1-D jusqu'à 50 A au catalogue FAPELEC) pour l'établissement, la coupure, le démarrage et la commande fréquente des moteurs, sur des circuits jusqu'à 660 V AC 50/60 Hz. Douze calibres de 9 à 150 A en AC-3, soit 4 à 75 kW sous 400 V. Associés à un bloc de contacts auxiliaires, un temporisateur ou un verrouillage mécanique, ils forment un contacteur temporisé, un inverseur ou un démarreur étoile-triangle ; avec un relais thermique, un démarreur électromagnétique.

EN 60947-5-1IEC 60947-4-1IEC 60947-5-1
9–150 AIe AC-3
4–75 kWMoteur 400 V
660 V ACUe max
Fiche technique PDF

Sélecteur de références

12 références
Comparer
9 A3,5 A2,2 kW4 kW20 A3P+NO ou NC · 4P 2NO+2NC220 V · 380 V
12 A5 A3 kW5,5 kW20 A3P+NO ou NC · 4P 2NO+2NC24 V AC · 220 V · 380 V
18 A7,7 A4 kW7,5 kW32 A3P+NO ou NC220 V · 380 V
25 A8,5 A5,5 kW11 kW40 A3P+NO ou NC · 4P 2NO+2NC24 V AC · 220 V · 380 V
32 A12 A7,5 kW15 kW50 A3P+NO ou NC220 V · 380 V
40 A18,5 A11 kW18,5 kW60 A3P+NO+NC220 V · 380 V
50 A24 A15 kW22 kW80 A3P+NO+NC220 V · 380 V
65 A28 A18,5 kW30 kW80 A3P+NO+NC · 4P 2NO+2NC · 4P 4NO220 V · 380 V
80 A37 A22 kW37 kW95 A3P+NO+NC · 4P 2NO+2NC · 4P 4NO220 V · 380 V
95 A44 A25 kW45 kW110 A3P+NO+NC · 4P 2NO+2NC · 4P 4NO220 V · 380 V

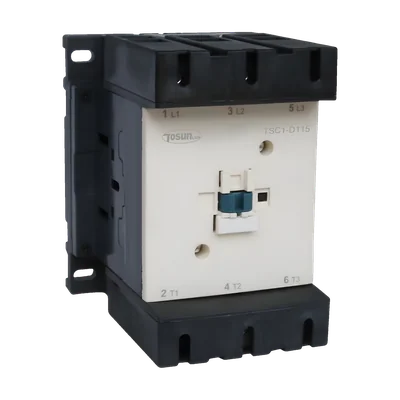

115 A52 A30 kW55 kW200 A3P220 V · 380 V
150 A60 A40 kW75 kW250 A3P220 V

Ie AC-3 / AC-4 : courant assigné d'emploi. Puissance moteur triphasé à cage en AC-3. Ith : courant thermique conventionnel. Bobines de 24 à 600 V AC.

Aussi recherché sous : LC1-D09 · LC1-D12 · LC1-D18 · LC1-D25 · LC1-D32 · LC1-D40 · LC1-D50 · TSC1-D · LC1-D · LC1D · TSC1D · AC-3

Tableaux de choix

Tableau de sélection

943,5203P+NO ou NC · 4P 2NO+2NC47 × 76 × 82
125,55203P+NO ou NC · 4P 2NO+2NC47 × 76 × 82
187,57,7323P+NO ou NC47 × 76 × 87
25118,5403P+NO ou NC · 4P 2NO+2NC57 × 86 × 95
321512503P+NO ou NC57 × 86 × 100
4018,518,5603P+NO+NC77 × 129 × 116
502224803P+NO+NC77 × 129 × 116
653028803P+NO+NC · 4P 2NO+2NC · 4P 4NO77 × 129 × 116
803737953P+NO+NC · 4P 2NO+2NC · 4P 4NO87 × 129 × 127
9545441103P+NO+NC · 4P 2NO+2NC · 4P 4NO87 × 129 × 127
11555522003P120 × 158 × 132
15075602503P120 × 158 × 132

Configurateur de référence

Choisissez le calibre et la tension de la bobine : la référence complète s'affiche, prête à copier.

Référence complète

Code de commande

Référence complète = référence du contacteur + code de la bobine. Exemple : TSC1-D09 + M7 = TSC1-D09M7, bobine 220 V 50/60 Hz. Bobines standard : 220 V (M7) · 380 V (Q7) · 24 V AC (B7).

Tension de bobine (V)244248110220230240380400415440
50 HzB5D5E5F5M5P5U5Q5V5N5R5
60 HzB6D6E6F6M6—U6Q6——R6
50/60 HzB7D7E7F7M7P7U7Q7V7N7R7

Associations

TSR2-D1312 · TSR2-D13145,5 – 8 A · 7 – 10 ATSX1-D2TSE1-D09
TSR2-D13169 – 13 ATSX1-D2TSE1-D12
TSR2-D132112 – 18 ATSX1-D2TSE1-D18
TSR2-D1322 · TSR2-D235317 – 25 A · 23 – 32 ATSX1-D4TSE1-D25
TSR2-D1353 · TSR2-D235523 – 32 A · 28 – 36 ATSX1-D4TSE1-D32
TSR2-D3353 · TSR2-D335523 – 32 A · 30 – 40 ATSX1-D6—
TSR2-D3357 · TSR2-D335937 – 50 A · 48 – 65 ATSX1-D6—
TSR2-D336155 – 70 ATSX1-D6—
TSR2-D3363 · TSR2-D336563 – 80 A · 80 – 93 ATSX1-D6—
TSR2-D336580 – 93 ATSX1-D6—

Relais thermique TSR2-D monté directement sous le contacteur. Blocs additifs communs à tous les calibres, en façade : contacts auxiliaires TSA1-DN11 (NO + NC) · TSA1-DN22 (2NO + 2NC), temporisateurs pneumatiques TSA2-DT2 · TSA2-DT4 (retard au travail) et TSA3-DR2 (retard au repos).

Comparatif des contacteurs

TSC1-K9 – 12 A660 V6 kV10 × 10⁶ manœuvres3P + NO / NCBobines 24 V AC / DC · 220 VPetits moteurs jusqu'à 5,5 kW, coffrets compacts
TSC-D9 – 32 A660 V6 kV8 – 10 × 10⁶ manœuvres3P + NO / NCRelais TSR2-D · blocs TSA1 / TSA2Moteurs jusqu'à 15 kW, usage général
TSC79 – 32 A660 V6 kV10 × 10⁶ manœuvres3P + NO + NCRelais TSR2-D · bobines TSC7Tableaux compacts, NO + NC intégrés
TSC1-D9 – 150 A660 V6 kV (D09 – D95) · 8 kV6 – 10 × 10⁶ manœuvres3P + NO / NC · 4PRelais TSR2-D · blocs TSA1 / TSA2 / TSA3 · bobines TSX1Industrie : moteurs jusqu'à 75 kW, inverseurs, étoile-triangle
TSC1-F115 – 150 A1 000 V8 kV10 × 10⁶ manœuvres3P + 1 NO + 1 NCBobines 220 V · 380 VGros moteurs 55 – 75 kW, distribution AC-1 jusqu'à 250 A
LCH8AC-7a 25 – 63 A400 V4 kV1 × 10⁶ manœuvres2P · 4P NO / NCBobines AC 24 · 110 · 230 VTertiaire et résidentiel : éclairage, chauffage, délestage en tableau modulaire

Encombrement et fixation

47768211334/3550/604,5
47768211334/3550/604,5
47768711834/3550/604,5
57869512640484,5
578610013140484,5
7712911614540100/1106,5
7712911614540100/1106,5
7712911614540100/1106,5
8712912717540100/1106,5
8712912717540100/1106,5
120158132—13496,2M8
120158132—13496,2M8

Cotes en mm. A × B × C : largeur × hauteur × profondeur · D : profondeur avec bloc additif · a × b : entraxes de fixation · Ø : trous de fixation.

Schéma de raccordement

Schéma de raccordement

Démarrage direct d'un moteur triphasé : Q1 protection, KM1 contacteur TSC1-D, F1 relais thermique TSR2-D ; commande par S1 (marche) et S0 (arrêt), auto-maintien par le contact KM1 13 – 14.

Guide de choix — exemple chiffré

Moteur asynchrone 7,5 kW · 400 V · cos φ 0,85 · rendement 0,88. In = 7 500 / (√3 × 400 × 0,85 × 0,88) = 14,5 A. Contacteur dont le courant AC-3 ≥ 14,5 A : TSC1-D18 (18 A, 7,5 kW). Relais thermique TSR2-D1321 (12 – 18 A), réglé sur 14,5 A. Bobine 220 V 50/60 Hz : référence TSC1-D18M7. Démarreur équivalent en coffret : TSE1-D18.

Caractéristiques techniques

Électrique
TypeContacteur AC électromagnétique
Pôles3P · 4P selon référence
Tension assignée d'emploi max.660 V AC
Fréquence50 / 60 Hz
Ie AC-39 – 150 A
Ie AC-43,5 – 60 A
Puissance moteur AC-3 400 V4 – 75 kW
Courant thermique Ith20 – 250 A
Courant assigné d'emploi AC-120 A (D09, D12) → 250 A (D150) · égal à Ith
Tension assignée d'isolement Ui690 V
Tension assignée de tenue aux chocs Uimp6 kV (D09 – D95) · 8 kV (D115 – D150)
Tensions de bobine TOSUN24 – 600 V AC · 50/60 Hz
Bobines au catalogue FAPELEC220 V · 380 V · 24 V AC (D12, D25)
Contacts auxiliaires intégrésNO ou NC (D09–D32) · NO+NC (D40–D95) · aucun (D115–D150)
Mécanique
Endurance électrique AC-3 (D09–D95)0,6 – 1 × 10⁶ manœuvres
Endurance électrique AC-4 (D09–D95)0,1 – 0,2 × 10⁶ manœuvres
Endurance mécanique (D09–D95)6 – 10 × 10⁶ manœuvres
Encombrement A × B × C et fixation47 × 76 × 82 mm (D09) → 120 × 158 × 132 mm (D150) · rail DIN 35 mm (≤ D95) ou vis
Conformité
NormeIEC 60947-4-1
  1. 1 Valeur calculée : Ie AC-1 = Ith (courant thermique conventionnel publié par TOSUNLUX).
  2. 2 Valeur d'une série équivalente, à confirmer à la commande.
  3. 3 Valeur normative : IEC 60947-1, tableau H.1 : réseau 230/400 V → 4 kV (cat. II/III modulaire), 6 kV (cat. III), 8 kV (cat. IV, Ue 690 V).

Documentation

  • Fiche techniqueContacteurs de puissance série D — TSC1-DFRPDF · 695 koTélécharger
  • Fiche techniqueكونتاكتورات استطاعة السلسلة D — TSC1-DARPDF · 600 koTélécharger
  • Certificat · Vérification de conformité CEIntertek · 210200110SHA-V1 · EN IEC 60947-4-1:2019 · EN 60947-5-1:2017ENWebP · 175 koTélécharger
  • Certificat · Certificat d'essai CB (IECEE)Intertek Semko · SE-104717 · IEC 60947-4-1:2018 · IEC 60947-5-1:2016ENWebP · 58 koTélécharger
  • Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger

Tous les documents de la série dans le centre de documentation

Vu en installation

Ce produit apparaît dans ces installations : cliquez sur un repère pour le retrouver.

Voir toutes les réalisations

Dans la même famille

Toute la famille
Contacteur TOSUNLUX TSC1-F115Contacteurs grande puissance TSC1-F115–150 A · 55–75 kW · IEC 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1Industriel
Contacteur TOSUNLUX TSC-D09 blanc 9 AContacteurs LC-D White — TSC-D9–32 A · 4–15 kW · 220 VEN 60947-5-1IEC 60947-4-1IEC 60947-5-1Industriel
Contacteur TOSUNLUX TSC7-18AContacteurs série LS7 — TSC79–32 A · 4–15 kW · 690 VEN 60947-1EN 60947-5-1IEC 60947-1Industriel
Mini-contacteur TOSUNLUX TSC1-K09Mini-contacteurs TSC1-K9–12 A · 4–5,5 kW · 220 V / 24 V AC / DCEN 60947-5-1IEC 60947-4-1IEC 60947-5-1Industriel
Contacteur modulaire TOSUNLUX LCH8-25 2PContacteurs modulaires LCH825–63 A · AC 24/110/230 V · Rail DINIEC 60947-1IEC 60947-4-1EN 61095Résidentiel · Tertiaire
Bloc de contacts auxiliaires TOSUNLUX TSA1-DN22Blocs de contacts auxiliaires TSA1-DNNO+NC · 2NO+2NC · En façadeEN 60947-5-1IEC 60947-4-1IEC 60947-5-1Industriel
Temporisateur TOSUNLUX TSA2-DT2Temporisateurs pneumatiques TSA2-DT · TSA3-DR0,1 – 180 s · NO+NCEN 60947-5-1IEC 60947-4-1IEC 60947-5-1Tertiaire · Industriel
Bobine de contacteur TOSUNLUX TSX1Bobines de rechange pour contacteurs TSX124–380 V · 9 à 95 A · D2 · D4 · D6IEC 60947-4-1Industriel
Questions fréquentes

Questions fréquentes — Contacteurs de puissance série D — TSC1-D

Quels calibres de contacteurs TSC1-D ?

Douze calibres de 9 à 150 A en AC-3, soit 4 à 75 kW sous 400 V : LC1-D09 à LC1-D50, puis TSC1-D65 à TSC1-D150.

Quelles tensions de bobine ?

Au catalogue FAPELEC : 220 V, 380 V et 24 V AC (D12, D25). TOSUN propose des bobines de 24 à 600 V AC, 50/60 Hz.

Peut-on réaliser un inverseur ou un démarreur étoile-triangle ?

Oui. Associés à un bloc de contacts auxiliaires, un temporisateur ou un verrouillage mécanique, ils forment un contacteur temporisé, un inverseur ou un démarreur étoile-triangle ; avec un relais thermique, un démarreur électromagnétique.

Selon quelles normes les TSC1-D sont-ils certifiés ?

IEC 60947-4-1 : vérification de conformité CE (EN IEC 60947-4-1, EN 60947-5-1) et certificat d'essai CB (IECEE) IEC 60947-4-1 · IEC 60947-5-1.
