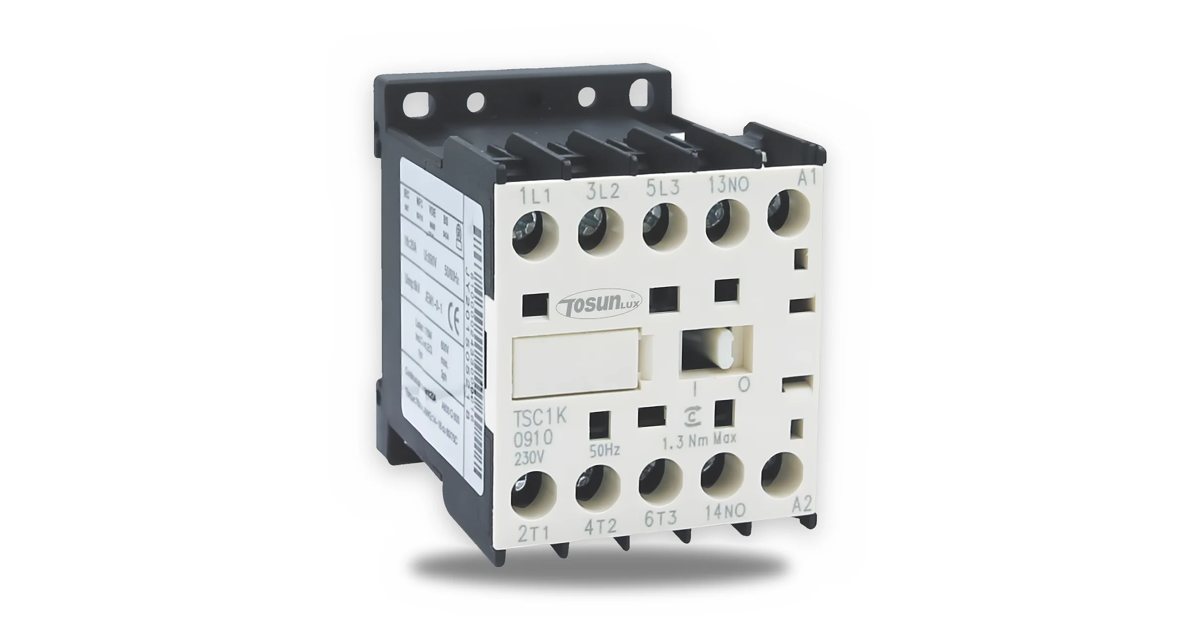

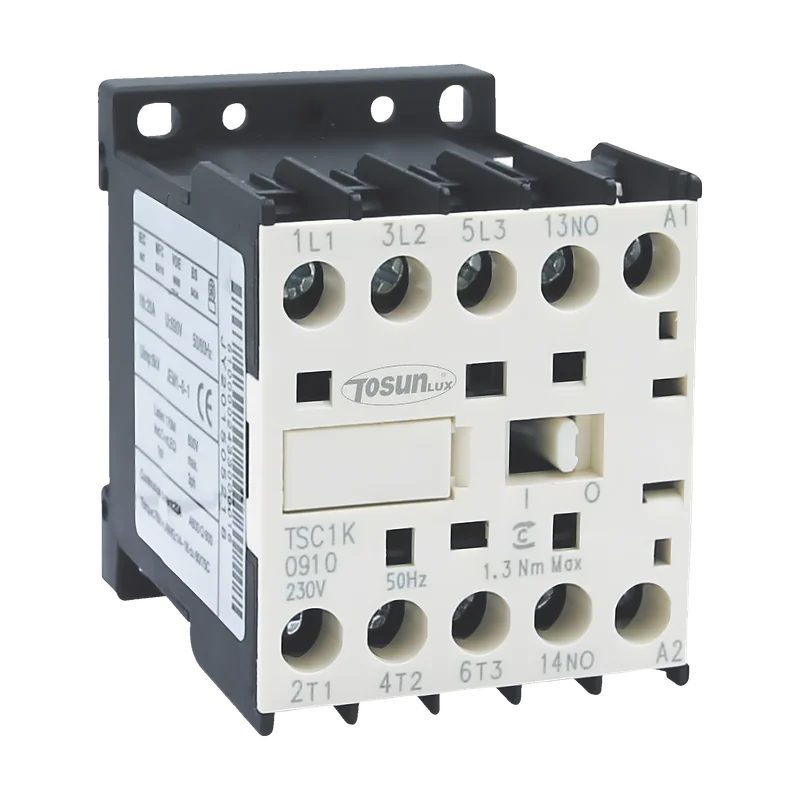

Mini-contacteurs TSC1-K
TSC1-K09 · TSC1-K12 · 9–12 A · 4–5,5 kW
IEC 60947-4-1
Mini-contacteurs AC TOSUNLUX (Tosun) série TSC1-K pour l'automatisme et les petits moteurs. Deux calibres au catalogue FAPELEC : TSC1-K9 (9 A, 4 kW sous 380/415 V) et TSC1-K12 (12 A, 5,5 kW), en bobine 220 V, 24 V AC ou 24 V DC. Contacts 3P+NO ou 3P+NC ; versions 4 pôles 4NO ou 2NO+2NC chez TOSUN.
EN 60947-5-1IEC 60947-4-1IEC 60947-5-1
9–12 AAC-3
4–5,5 kWMoteur 380/415 V
220 V / 24 V AC / DCBobine
Mini-contacteurs TSC1-K 9–12 A — TOSUNLUX Maroc | FAPELECfapelec.maTableaux de choix
Tableau de sélection
| 9 | 4 | 20 | 3P + NO / NC | 220 V · 24 V AC · 24 V DC | |
| 12 | 5,5 | 20 | 3P + NO / NC | 220 V · 24 V AC · 24 V DC |
Configurateur de référence
Choisissez le calibre et la tension de la bobine : la référence complète s'affiche, prête à copier.
Référence complète
Code de commande
Référence complète = référence du contacteur + code de la bobine. Exemple : TSC1-K09 + M7 = TSC1-K09M7, bobine 220 V 50/60 Hz. Bobines standard : 220 V (M7) · 24 V AC (B7).
| Tension de bobine (V) | 24 | 42 | 48 | 110 | 220 | 230 | 240 | 380 | 400 | 415 | 440 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 Hz | B5 | D5 | E5 | F5 | M5 | P5 | U5 | Q5 | V5 | N5 | R5 |
| 60 Hz | B6 | D6 | E6 | F6 | M6 | — | U6 | Q6 | — | — | R6 |
| 50/60 Hz | B7 | D7 | E7 | F7 | M7 | P7 | U7 | Q7 | V7 | N7 | R7 |
Comparatif des contacteurs
| TSC1-K | 9 – 12 A | 660 V | 6 kV | 10 × 10⁶ manœuvres | 3P + NO / NC | Bobines 24 V AC / DC · 220 V | Petits moteurs jusqu'à 5,5 kW, coffrets compacts |
|---|---|---|---|---|---|---|---|
| TSC-D | 9 – 32 A | 660 V | 6 kV | 8 – 10 × 10⁶ manœuvres | 3P + NO / NC | Relais TSR2-D · blocs TSA1 / TSA2 | Moteurs jusqu'à 15 kW, usage général |
| TSC7 | 9 – 32 A | 660 V | 6 kV | 10 × 10⁶ manœuvres | 3P + NO + NC | Relais TSR2-D · bobines TSC7 | Tableaux compacts, NO + NC intégrés |
| TSC1-D | 9 – 150 A | 660 V | 6 kV (D09 – D95) · 8 kV | 6 – 10 × 10⁶ manœuvres | 3P + NO / NC · 4P | Relais TSR2-D · blocs TSA1 / TSA2 / TSA3 · bobines TSX1 | Industrie : moteurs jusqu'à 75 kW, inverseurs, étoile-triangle |
| TSC1-F | 115 – 150 A | 1 000 V | 8 kV | 10 × 10⁶ manœuvres | 3P + 1 NO + 1 NC | Bobines 220 V · 380 V | Gros moteurs 55 – 75 kW, distribution AC-1 jusqu'à 250 A |
| LCH8 | AC-7a 25 – 63 A | 400 V | 4 kV | 1 × 10⁶ manœuvres | 2P · 4P NO / NC | Bobines AC 24 · 110 · 230 V | Tertiaire et résidentiel : éclairage, chauffage, délestage en tableau modulaire |
Caractéristiques techniques
| Type | Mini-contacteur AC |
|---|---|
| Courant assigné AC-3 | 9 – 12 A |
| Ie | 7,5 – 10 A |
| Courant thermique Ith | 20 A |
| Puissance AC-3 220 V | 2,2 – 3 kW |
| Puissance AC-3 380/415 V | 4 – 5,5 kW |
| Puissance AC-3 440/500 V | 4 – 5,5 kW |
| Puissance AC-3 660 V | 4 kW |
| Contacts 3 pôles | 3P+NO / 3P+NC |
| Versions 4 pôles TOSUN | 4NO / 2NO+2NC |
| Courant assigné d'emploi AC-4 (400 V) | 3,5 A (K09) · 4,5 A (K12)1 |
| Courant assigné d'emploi AC-1 | 20 A1 |
| Tension assignée d'isolement Ui | 690 V1 |
| Tension assignée de tenue aux chocs Uimp | 6 kV2 |
| Bobines au catalogue FAPELEC | 220 V · 24 V AC · 24 V DC |
| Endurance mécanique | 10 × 10⁶ manœuvres1 |
|---|---|
| Endurance électrique AC-3 / AC-4 | AC-3 : 1 × 10⁶ · AC-4 : 0,2 × 10⁶ manœuvres1 |
| Encombrement A × B × C et fixation | 45 × 58 × 57 mm · rail DIN 35 mm ou 2 vis M41 |
| Norme produit | IEC 60947-4-13 |
|---|
- 1 Valeur d'une série équivalente, à confirmer à la commande.
- 2 Valeur normative : IEC 60947-1, tableau H.1 : réseau 230/400 V → 4 kV (cat. II/III modulaire), 6 kV (cat. III), 8 kV (cat. IV, Ue 690 V).
- 3 Valeur normative : IEC 60947-4-1.
Documentation
- Fiche techniqueMini-contacteurs TSC1-KFRPDF · 456 koTélécharger
- Fiche techniqueكونتاكتورات صغيرة TSC1-KARPDF · 380 koTélécharger
- Certificat · Vérification de conformité CEIntertek · 210200110SHA-V1 · EN IEC 60947-4-1:2019 · EN 60947-5-1:2017ENWebP · 175 koTélécharger
- Certificat · Certificat d'essai CB (IECEE)Intertek Semko · SE-104717 · IEC 60947-4-1:2018 · IEC 60947-5-1:2016ENWebP · 58 koTélécharger
- Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
Tous les documents de la série dans le centre de documentation
