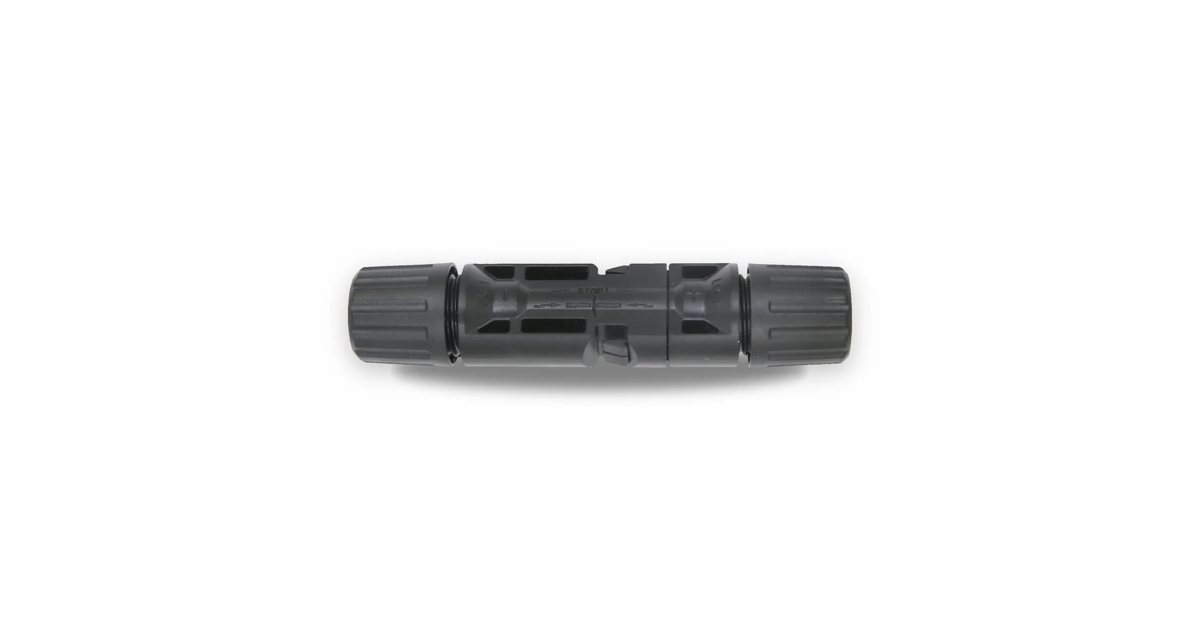

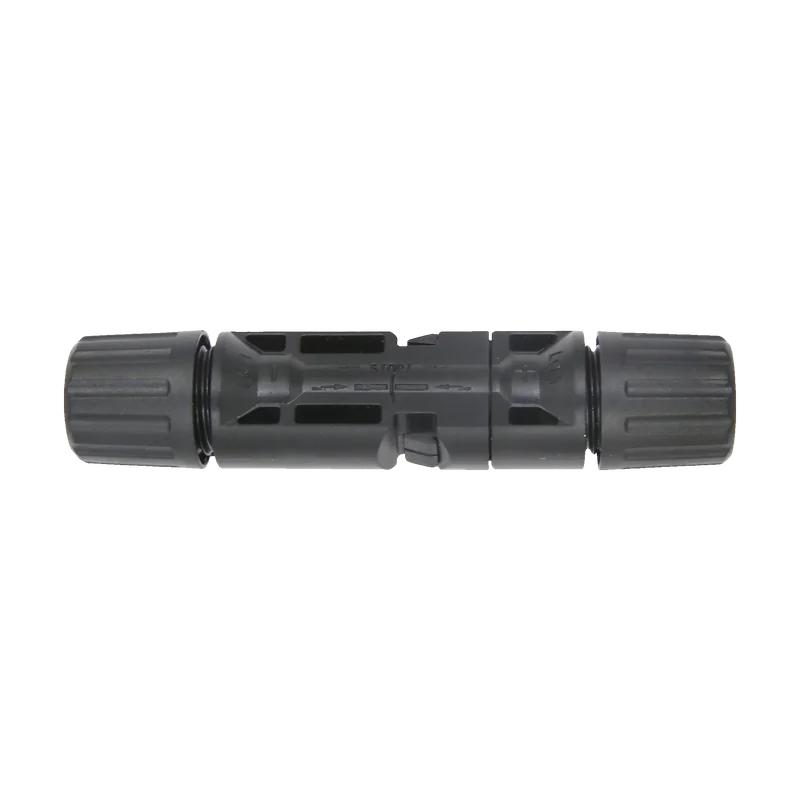

Connecteurs photovoltaïques MC4

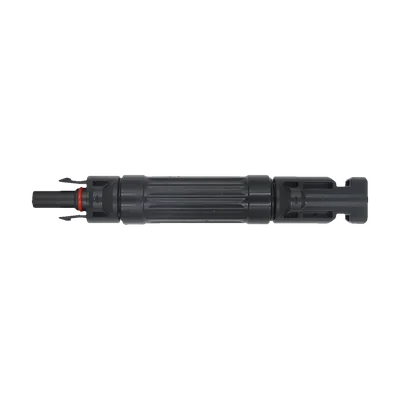

MC4-1 · MC4 à diode · MC4-1F à fusible
30 A · 1 500 V DC · IEC 62852
Connecteurs TOSUNLUX (Tosun) MC4 pour câbles photovoltaïques de 2,5 à 6 mm² : 30 A, 1 500 V DC, IP67 une fois connectés ; versions à diode anti-retour et à fusible PV intégré.
UL94-IEC 62852
30 ACourant
1 500 V DCTension
IP67Étanchéité
Connecteurs photovoltaïques MC4 — TOSUNLUX Marocfapelec.maCaractéristiques techniques
| Courant assigné | 30 A |
|---|---|
| Tension assignée | 1 500 V DC (IEC) · 800 V DC (UL) |
| Résistance de contact | 0,5 mΩ |
| Contacts | Cuivre étamé |
| Verrouillage | Encliquetable (MC4) |
| Version protégée | Diode Schottky ou fusible PV (MC4-1F) |
| Sections de câble | 2,5 · 4 · 6 mm² |
|---|---|
| Dimensions et montage | Câble PV 2,5 – 6 mm² · gaine Ø 5 – 8 mm1 |
| Indice de protection | IP67 connecté · IP2X déconnecté |
|---|---|
| Température ambiante | −40 … +85 °C (IEC) |
| Classe de feu | UL94-HB / UL94-V0 |
|---|---|
| Norme / marquage | IEC 628522 |
- 1 Valeur d'une série équivalente, à confirmer à la commande.
- 2 Valeur normative : IEC 62852.
